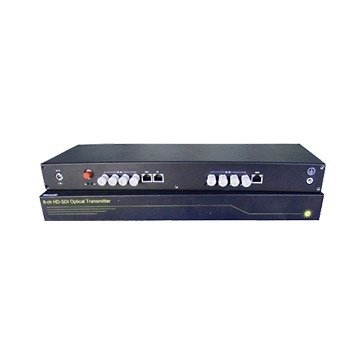

8 Kanal HD/SD-SDI Optik Alıcı-Verici (RV681P)

RV681P, gerçek zamanlı, kayıpsız ve yüksek kaliteli SDI iletimi (her SDI için iki gömülü ses kanalı) ve optik hat üzerinden bir çift yönlü RS485 verisi gerçekleştiren yüksek performanslı ve güvenilir, 8 kanallı bir HD-SDI optik alıcı-vericidir. Ayrıca RV681P, TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izlemelerinde, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilen bir 10M/100M Ethernet arayüzü ve isteğe bağlı ses/kontak kapatma/RS422/RS232 veri iletimi sağlar.

RV681P, masaüstü ekipmanı ve raf montajlı şasi içerir, masaüstü ekipmanı RV681PT adlı bir verici ve RV681PR adlı bir alıcı içerir; Raf montajlı şasi, merkezi HD-SDI alıcı olarak kullanılır, 19 inç genişliğinde, 4U yüksekliğinde RV600C şasisini benimser ve 16 HD-SDI optik alıcı kartı RV681PRK (sıcak takılabilir) ve 1 yönetim kartı ile mükemmel yönetim işlevlerini gerçekleştirmek için CLI komutunu ve SNMP_V1 ve V2 protokolünü destekler.

8 Kanal HD/SD-SDI Optik Alıcı-Verici (RV681P) Teknik Özellikler

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur, 1,485 Gb/sn ve 270 Mb/sn'yi destekler
• RV681PT: 8 HD/SD-SDI girişi (BNC)
• RV681PR/RV681PRK: 8 HD/SD-SDI çıkışı (BNC)
• Her SDI sinyaline gömülü iki ses kanalı
• Bir 10M/100M Ethernet arayüzü sağlar
• 1080P@30,25,24, 29,97, 23,98、1080I@60,50,59,94、720P@60,50,30,25,24, 9,94, 29,97, 23,98 ve 625i、525i formatını destekler, giriş 1080P@29.97, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98, çıkış sırasıyla 1080P@30, 24、1080I@60、720P@60,30, 24
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• NOP (Optik sinyal yok) alarm göstergeleri, çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Kararlı optik güç sağlamak için APC devresi ile
• Bir çift yönlü RS485 kanalı, yarı çift yönlü, 115,2 Kb/s'ye kadar baud hızı
• 2 kanallı çift yönlü ses veya 2/4/6/8 kanallı tek yönlü ses veya 2 kanallı kontak kapatma girişi/çıkışı veya 1 kanallı çift yönlü olabilen yardımcı kanal sağlar RS422 veya 1 kanallı çift yönlü RS232 kanalı
  RV600C, CLI yönetimi için kullanılan bir RS232 yönetim arayüzü (KONSOL) sağlar
• RV600C, bir ortak Ethernet yönetim arayüzü (EMU) ve bir kademeli yönetim arayüzü (EMU-EX) sağlar, SNMP_V1 ve SNMP_V2 protokolünü destekler

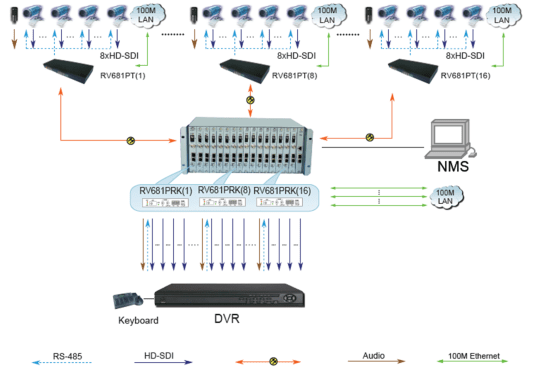

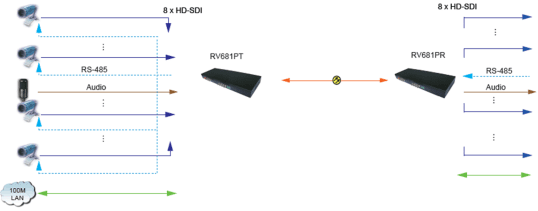

8 Kanal HD/SD-SDI Optik Alıcı-Verici (RV681P) Uygulama Yöntemi
