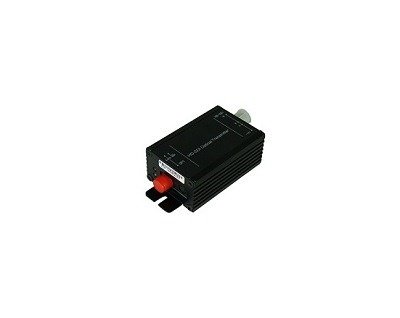

Mini Tip 1 Kanallı 3G/HD/SD-SDI Optik Alıcı-Verici (RV611)

RV611, RV611T adlı bir verici ve RV611R adlı bir alıcı içeren, bir HD-SDI sinyalinin (gömülü ses) optik iletimini sağlayan ve bir ters RS485 veri kanalı sağlayan mini tip HD-SDI video optik alıcı-vericidir ve TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izlemelerinde, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilir.

Mini Tip 1 Kanallı 3G/HD/SD-SDI Optik Alıcı-Verici (RV611) Teknik Özellikleri

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur
• 2,97 Gb/s bit hızına sahip SMPTE 424M standardına uygun isteğe bağlı 3G-SDI
• RV611T: bir HD-SDI girişi (BNC)
• RV611R: bir HD-SDI çıkışı (BNC)
• 1080P@60,50,30,29,97, 25,24,23,98, 1080I@60,59,94, 50, 720P@60,59,94, 50,30,29,97,25,24, 23,98 ve 625i, 525i, DVB-ASI sinyalini destekler
• Entegre kablo ekolayzırı ile
• Hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi statik ve gök gürültüsünden
• NOP (Optik sinyal yok) alarm göstergeleri, çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Kararlı optik güç sağlamak için APC devresi ile
• Bir ters RS485 kanalı, 115,2 Kb/s'ye kadar baud hızı
• 1,5 W±10% güç tüketimine sahip 12 V DC güç kaynağı
• Ekipman boyutu: 93,2 mm×46,2 mm×29,6 mm

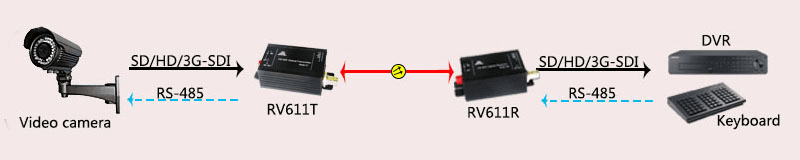

Mini Tip 1 Kanallı 3G/HD/SD-SDI Optik Alıcı-Verici (RV611) Uygulama Yöntemi
