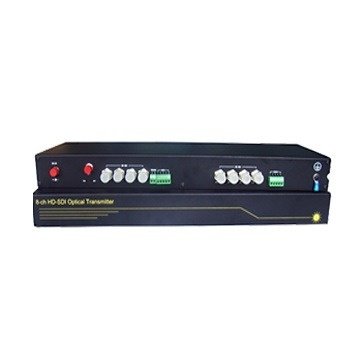

8 Kanal HD/SD-SDI Optik Alıcı-Verici (RV681N)

RV681N, optik bir hat üzerinden gerçek zamanlı, kayıpsız ve yüksek kaliteli HD/SD-SDI iletimi (ses gömülü) gerçekleştiren yüksek performanslı ve güvenilir, 8 kanallı bir HD-SDI video optik alıcı-vericisidir. Ayrıca, RV681N, TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izlemelerinde, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilen bir çift yönlü RS485 veri kanalı ve isteğe bağlı ses/kontak kapatma/RS422/RS232 veri iletimi sağlar.

RV681N, masaüstü ekipmanı ve raf montajlı şasi içerir, masaüstü ekipmanı RV681NT adlı bir verici ve RV681NR adlı bir alıcı içerir; Raf montajlı şasi, merkezi HD-SDI alıcı olarak kullanılır, 19 inç genişliğinde, 4U yüksekliğinde RV600C şasisini benimser ve 16 HD-SDI optik alıcı kartı RV681NRK (sıcak takılabilir) ve 1 yönetim kartı ile mükemmel yönetim işlevlerini gerçekleştirmek için CLI komutunu ve SNMP_V1 ve V2 protokolünü destekler.

8 Kanal HD/SD-SDI Optik Alıcı-Verici (RV681N) Teknik Özellikleri

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur, 1,485 Gb/sn ve 270 Mb/sn'yi destekler
• RV681NT: 8 HD/SD-SDI girişi (BNC)
• RV681NR/RV681NRK: 8 HD/SD-SDI çıkışı (BNC)
• Her SDI kanalı 2 kanallı gömülü ses içerir
• 1080P@30,25,24, 29,97, 23,98、1080I@60,50,59,94、720P@60,50,30,25,24, 9,94, 29,97, 23,98 ve 625i、525i formatını destekler, giriş 1080P@29,97 olduğunda, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98, çıkış sırasıyla 1080P@30, 24、1080I@60、720P@60,30, 24
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• NOP (Optik sinyal yok) alarm göstergeleri, çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Kararlı optik güç sağlamak için APC devresi ile
• Bir çift yönlü RS485 kanalı, yarı çift yönlü, 115,2 Kb/s'ye kadar baud hızı
• 2 kanallı çift yönlü ses veya 2/4/6/8 kanallı tek yönlü ses veya 2 kanallı kontak kapatma girişi/çıkışı veya 1 kanallı çift yönlü RS422 veya 1 kanallı çift yönlü olabilen yardımcı kanal sağlar RS232 kanalı
  RV600C, CLI yönetimi için kullanılan bir RS232 yönetim arayüzü (KONSOL) sağlar
• RV600C, bir ortak Ethernet yönetim arayüzü (EMU) ve bir kademeli yönetim arayüzü (EMU-EX) sağlar, SNMP_V1 ve SNMP_V2 protokolünü destekler

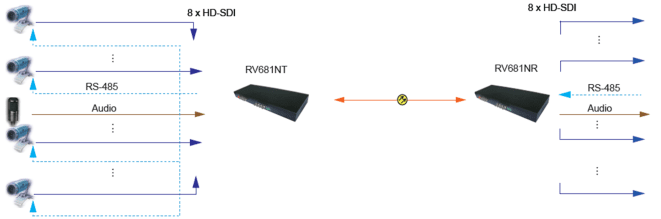

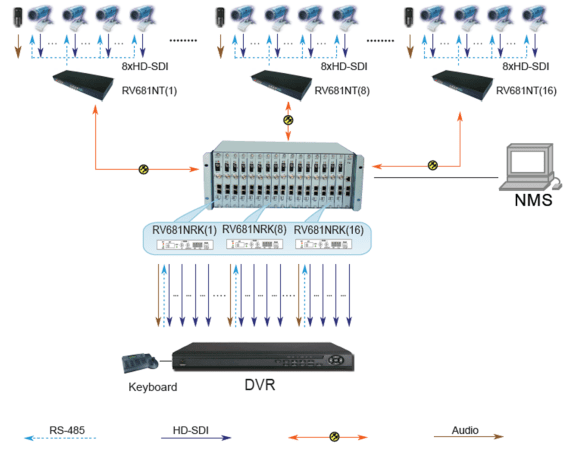

8 Kanal HD/SD-SDI Optik Alıcı-Verici (RV681N) Uygulama Yöntemi
