4 Kanal HD/SD-SDI Optik Alıcı-Verici (RV641N)

RV641N, gerçek zamanlı, kayıpsız ve yüksek kaliteli HD/SD-SDI iletimi (ses gömülü) ve optik hat üzerinden bir çift yönlü RS485 verisi gerçekleştiren yüksek performanslı ve güvenilir, 4 kanallı bir HD-SDI video optik alıcı-vericisidir. Ayrıca RV641N, TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izlemelerinde, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilen isteğe bağlı ses/temas kapatma/RS422/RS232 veri iletimi sağlar.

RV641N, masaüstü ekipmanı ve raf montaj şasisi içerir, masaüstü ekipmanı RV641NT adlı bir verici ve RV641NR adlı bir alıcı içerir; Raf montajlı şasi, merkezi HD-SDI alıcı olarak kullanılır, 19 inç genişliğinde, 4U yüksekliğinde RV600C şasisini benimser ve 16 HD-SDI optik alıcı kartı RV641NRK (sıcak takılabilir) ve 1 yönetim kartı ile mükemmel yönetim işlevlerini gerçekleştirmek için CLI komutunu ve SNMP_V1 ve V2 protokolünü destekler.

4 Kanal HD/SD-SDI Optik Alıcı-Verici (RV641N) Teknik Özellikleri

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur, 1,485 Gb/sn ve 270 Mb/sn'yi destekler
• RV641NT: dört HD/SD-SDI girişi (BNC)
• RV641NR/RV641NRK: dört HD/SD-SDI çıkışı (BNC)
• Her HD-SDI gömülü 2 kanallı ses içerir
• Bir çift yönlü RS485 kanalı, yarı dubleks, 115,2 Kb/sn'ye kadar baud hızı
• Bir yardımcı kanal, 2 kanallı çift yönlü ses veya 2 kanallı tek yönlü ses veya 4 kanallı tek yönlü ses veya
• 2 kanallı kontak kapatma girişi/çıkışı veya 1 kanallı çift yönlü kontak kapatma veya 1 kanallı çift yönlü RS422 veya 2 kanallı çift yönlü RS232 kanalı olabilir
• Destekler 1080P@30,25,24, 29.97, 23.98、1080I@60,50,59.94、720P@60,50,30,25,24, 9.94, 29.97, 23.98 ve 625i、525i formatı, giriş 1080P@29.97, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98 olduğunda çıkış sırasıyla 1080P@30, 24、1080I@60、720P@60,30, 24'tür
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• NOP ile (Optik yok sinyal) alarm göstergeleri, çıkış durumu göstergesi ve giriş kilidi göstergesi
• Kararlı optik güç sağlamak için APC devresi ile
• RV600C, CLI yönetimi için kullanılan bir RS232 yönetim arayüzü (KONSOL) sağlar
• RV600C, bir ortak Ethernet yönetim arayüzü (EMU) ve bir kademeli yönetim arayüzü (EMU-EX) sağlar, SNMP_V1 ve SNMP_V2 protokolünü destekler

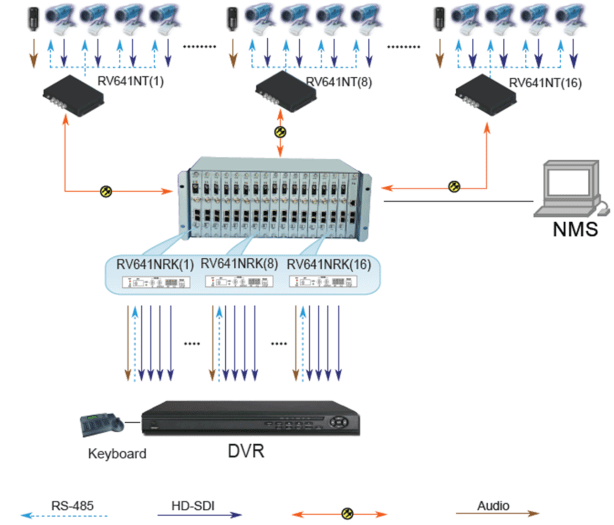

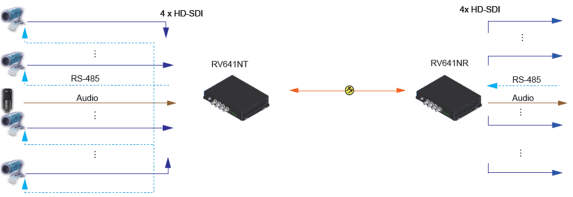

4 Kanal HD/SD-SDI Optik Alıcı-Verici (RV641N) Uygulama Yöntemi
