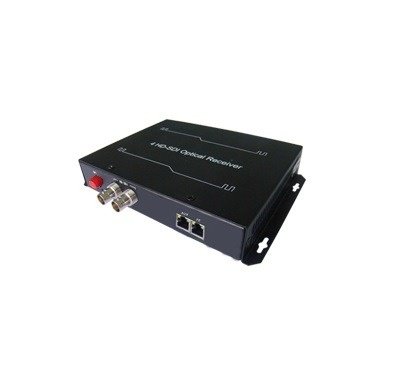

2 Kanallı HD-SDI Optik Alıcı-Verici (RV625P)

2 kanallı HD-SDI optik alıcı-verici, gerçek zamanlı, kayıpsız ve yüksek kaliteli SDI iletimi (her SDI'ya gömülü 2 gömülü ses kanalı) ve optik bir hat üzerinden iki çift yönlü RS485/RS422/RS232 verisi (dip anahtarıyla ayarlanır) gerçekleştirir. Ayrıca, bir 10M/100M Ethernet arayüzü sağlar. TV canlı yayınında, yüksek çözünürlüklü video konferansında, yüksek çözünürlüklü video izlemede, akıllı ulaşım sisteminde ve kamu güvenlik sisteminde yaygın olarak kullanılabilir.

2 kanallı HD-SDI optik alıcı-verici, verici ve alıcıyı içerir, verici masaüstü ekipmanı veya 19 inç ekipman olabilir, alıcı 19 inç genişliğinde, 4U yüksekliğinde raf montajlı şasi olabilir ve 16 HD-SDI optik alıcı kartı (sıcak takılabilir) ve 1 yönetim kartı ile mükemmel yönetim işlevlerini gerçekleştirmek için CLI komutunu ve SNMP_V1&V2 protokolünü destekler.

2 Kanallı HD-SDI Optik Alıcı-Verici (RV625P) Teknik Özellikleri

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur, 1.485Gb/s ve 270Mb/s'yi destekler.
• Verici: İki HD/SD-SDI girişi (BNC), Bir 10M/100M Ethernet arayüzü, İki çift yönlü asenkron seri veri kanalı.
• Alıcı: İki HD/SD-SDI çıkışı (BNC), Bir 10M/100M Ethernet arayüzü, İki çift yönlü asenkron seri veri kanalı.
• Dip-Switch ile 2 kanallı çift yönlü asenkron seri verilerin her biri ayrı ayrı RS485, RS422 veya RS232 olarak çevrimiçi olarak ayarlanabilir.
• 1080P@30,25,24, 29.97, 23.98、1080I@60,50,59.94、720P@60,50,30,25,24, 59.94, 29.97, 23.98 ve 625i、525i formatını destekler, giriş 1080P@29.97, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98 olduğunda çıkış sırasıyla 1080P@30, 24、1080I@60、720P@60,30, 24'tür.
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• NOP (Optik sinyal yok) alarm göstergeleri, çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Kararlı optik güç sağlamak için APC devresi ile.
• CLI yönetimi için kullanılan bir RS232 yönetim arayüzü (KONSOL) sağlar.
• Bir ortak Ethernet yönetim arayüzü (EMU) ve bir kademeli yönetim arayüzü (EMU-EX) sağlar, SNMP_V1 ve SNMP_V2 protokolünü destekler.

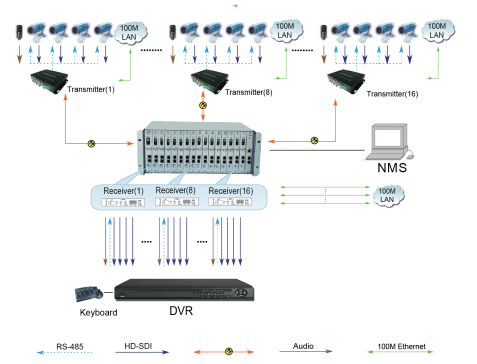

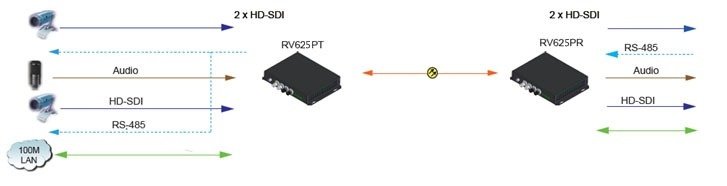

2 Kanallı HD-SDI Optik Alıcı-Verici (RV625P) Uygulama Yöntemi
