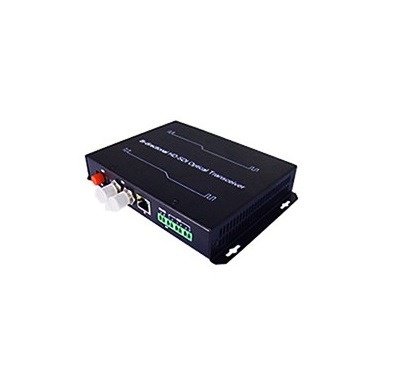

1 Kanallı HD-SDI Optik Alıcı-Verici (RV613DN)

RV613DN, optik bir hat üzerinden gerçek zamanlı, kayıpsız ve yüksek kaliteli video iletimi gerçekleştiren yüksek performanslı ve güvenilir, 1 kanallı çift yönlü HD-SDI video optik alıcı-vericidir. Ayrıca RV613DN, bir 100Mb/s Ethernet veri, bir çift yönlü RS485 veri kanalı ve isteğe bağlı ses/temas kapatma/RS422/RS232 veri iletimi sağlar ve bu, TV canlı yayınında, yüksek çözünürlüklü video konferansında, yüksek çözünürlüklü video izlemede, akıllı ulaşım sisteminde ve kamu güvenlik sisteminde yaygın olarak kullanılabilir.

1 Kanallı HD-SDI Optik Alıcı-Verici (RV613DN) Teknik Özellikleri

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur, 1,485 Gb/sn ve 270 Mb/sn'yi destekler
• Bir SD/HD-SDI girişi (BNC), bir SD/HD-SDI çıkışı (BNC) ve bir hızlı Ethernet arabirimi
• Yayın seviyesi SDI uygulamasına ulaşmak için SDI kontrol alanı testinden geçin
  Giriş 1080P@29,97 olduğunda 1080P@30,25,24, 29,97, 23,98、1080I@60,50,59,94、720P@60,50,30,25,24, 9,94, 29,97, 23,98 ve 625i、525i formatını destekler, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98, çıkış sırasıyla 1080P@30, 24、1080I@60、720P@60,30, 24
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• NOP (Optik sinyal yok) alarm göstergeleri, çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Kararlı optik güç sağlamak için APC devresi ile
• Bir çift yönlü RS485 kanalı, yarı dubleks, 115,2 Kb/s'ye kadar baud hızı
• Bir yardımcı kanal, 2 kanallı çift yönlü ses veya 2 kanallı tek yönlü ses veya 2 kanallı kontak kapatma girişi/çıkışı veya 1 kanallı çift yönlü kontak kapatma veya 1 kanallı çift yönlü RS422 kanalı veya 2 kanallı çift yönlü RS232 kanalı

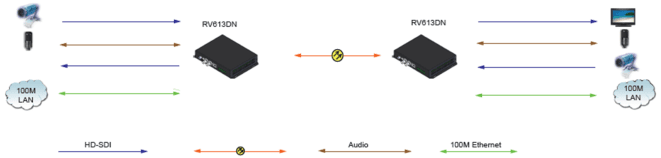

1 Kanallı HD-SDI Optik Alıcı-Verici (RV613DN) Uygulama Yöntemi
