2 Kanallı Çift Yönlü HD-SDI Optik Alıcı-Verici (RV621DN)

RV621DN, optik bir hat üzerinden gerçek zamanlı, kayıpsız ve yüksek kaliteli SDI iletimi gerçekleştiren yüksek performanslı ve güvenilir, 2 kanallı çift yönlü HD-SDI optik alıcı-vericidir. Ayrıca, RV621DN, TV canlı yayınında, yüksek çözünürlüklü video konferansında, yüksek çözünürlüklü video izlemede, akıllı ulaşım sisteminde ve kamu güvenlik sisteminde yaygın olarak kullanılabilen bir çift yönlü RS485 veri kanalı ve isteğe bağlı ses/RS422/RS232 veri iletimi sağlar.

2 Kanallı Çift Yönlü HD-SDI Optik Alıcı-Verici (RV621DN) Teknik Özellikleri

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur, 1,485 Gb/sn ve 270 Mb/sn'yi destekler
• Verici: 2 HD/SD-SDI girişi (BNC), 2 HD/SD-SDI çıkışı (BNC)
• Alıcı: 2 HD/SD-SDI çıkışı (BNC), 2 HD/SD-SDI girişi (BNC),
• 1080P@30,25,24, 29,97, 23,98、1080I@60,50,59,94、720P@60,50,30,25,24, 59,94, 29,97, 23,98 ve 625i、525i formatını destekler, giriş olduğunda 1080P@29.97, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98, çıkış sırasıyla 1080P@30, 24、1080I@60、720P@60,30, 24
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• Optik port için NOP (Optik sinyal yok) alarm göstergeleri ve SDI portu için çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Bir çift yönlü RS485 kanalı, yarı dubleks, 115,2 Kb/s'ye kadar baud hızı
• Ses, kontak kapatma RS422/RS485 kanalı veya RS232 kanalı olabilen iki yardımcı kart
• Kararlı optik güç sağlamak için APC devresi ile

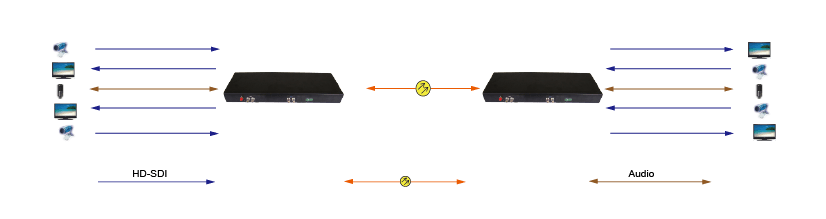

2 Kanallı Çift Yönlü HD-SDI Optik Alıcı-Verici (RV621DN) Uygulama Yöntemi
