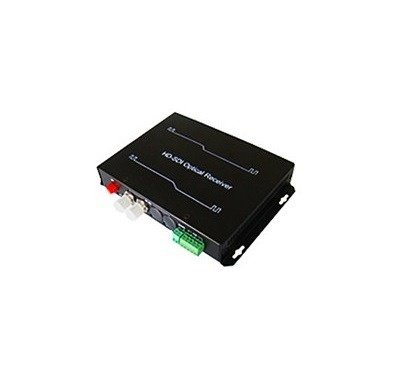

2 Kanallı HD/SD-SDI Optik Alıcı-Verici (RV621N)

RV621N, gerçek zamanlı, kayıpsız ve yüksek kaliteli HD/SD-SDI iletimi (ses gömülü) ve optik hat üzerinden bir çift yönlü RS485 verisi gerçekleştiren yüksek performanslı ve güvenilir, 2 kanallı HD-SDI video optik alıcı-vericisidir. Ayrıca RV621N, TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izleme sistemlerinde, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilen isteğe bağlı ses/temas kapatma/RS422/RS232 veri iletimi sağlar.

RV621N, masaüstü ekipmanı ve raf montaj şasisi içerir, masaüstü ekipmanı RV621NT adlı bir verici ve RV621NR adlı bir alıcı içerir; Raf montajlı şasi, merkezi HD-SDI alıcısı olarak kullanılır, 19 inç genişliğinde, 4U yüksekliğinde RV600C şasisini benimser ve 16 adet 2 kanallı HD-SDI optik alıcı kartı RV621NRK (sıcak takılabilir) ve 1 yönetim kartı ile mükemmel yönetim işlevlerini gerçekleştirmek için CLI komutunu ve SNMP_V1 ve V2 protokolünü destekler.

2 Kanallı HD/SD-SDI Optik Alıcı-Verici (RV621N) Teknik Özellikleri

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur, 1,485 Gb/sn ve 270 Mb/sn'yi destekler
• RV621NT: iki HD/SD-SDI girişi (BNC)
• RV621NR/RV621NRK: iki HD/SD-SDI çıkışı (BNC)
• Her SDI kanalı 2 kanallı gömülü ses içerir
• 1080P@30,25,24, 29,97, 23,98、1080I@60,50,59,94、720P@60,50,30,25,24, 9,94, 29,97, 23,98 ve 625i、525i formatını destekler, giriş 1080P@29,97 olduğunda, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98, çıkış sırasıyla 1080P@30, 24、1080I@60、720P@60,30, 24
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• NOP (Optik sinyal yok) alarm göstergeleri, çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Kararlı optik güç sağlamak için APC devresi ile
• Bir çift yönlü RS485 kanalı, yarı dubleks, 115,2 Kb/s'ye kadar baud hızı
• Bir yardımcı kanal, 2 kanallı çift yönlü ses veya 2 kanallı tek yönlü ses veya 2 kanallı kontak kapatma girişi/çıkışı veya 1 kanallı çift yönlü RS422 kanalı veya 2 kanallı çift yönlü RS232 kanalı
• RV600C, CLI yönetimi için kullanılan bir RS232 yönetim arayüzü (KONSOL) sağlar
• RV600C, bir ortak Ethernet yönetim arayüzü (EMU) ve bir kademeli yönetim arayüzü (EMU-EX) sağlar, SNMP_V1 ve SNMP_V2 protokolünü destekler

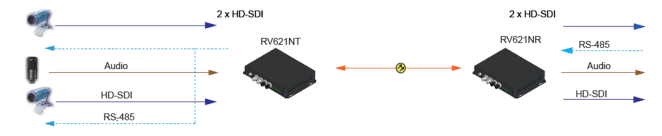

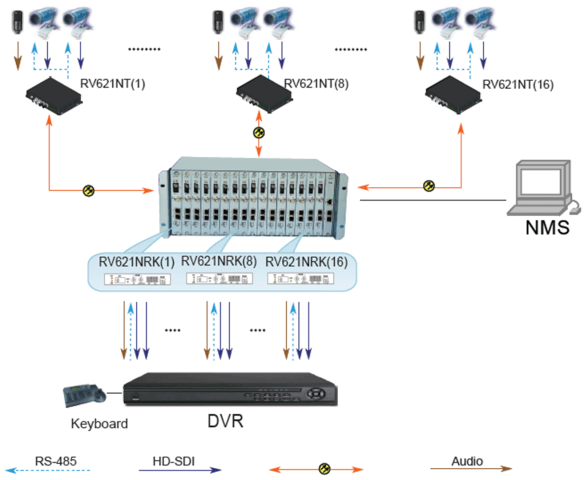

2 Kanallı HD/SD-SDI Optik Alıcı-Verici (RV621N) Uygulama Yöntemi
