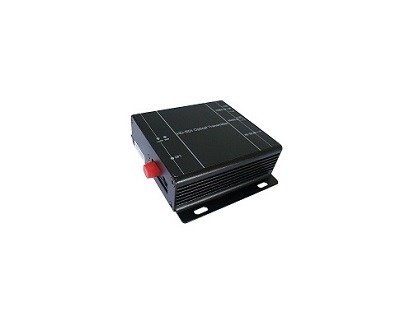

1 Kanallı 3G/HD/SD-SDI Optik Alıcı-Verici (RV611N)

RV611N, gerçek zamanlı, kayıpsız ve yüksek kaliteli SD/HD/3G-SDI iletimi (ses gömülü) ve optik hat üzerinden bir ters RS485 verisi gerçekleştiren, yüksek performanslı ve güvenilir, 1 kanallı SD/HD/3G-SDI video optik alıcı-vericisidir ve TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izleme sistemlerinde, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilir.

RV611N, masaüstü ekipmanı ve raf montajlı şasi içerir, masaüstü ekipmanı RV611NT adlı bir verici ve RV611NR adlı bir alıcı içerir; Raf montajlı şasi, merkezi HD-SDI alıcısı olarak kullanılır, 19 inç genişliğinde, 4U yüksekliğinde ve 16 tek/çift gruplu 1 kanallı HD-SDI optik alıcı kartı RV611NRK1/2 (sıcak takılabilir) ve 1 yönetim kartı ile RV600C şasisini benimser, mükemmel yönetim işlevlerini gerçekleştirmek için CLI komutunu ve SNMP_V1 ve V2 protokolünü destekler.

1 Kanallı 3G/HD/SD-SDI Optik Alıcı-Verici (RV611N) Teknik Özellikleri

• SMPTE-292M HD-SDI standardı ve SMPTE-259M SD-SDI standardına uygundur
• 2,97 Gb/s bit hızına sahip isteğe bağlı SMPTE 424M 3G-SDI standart sinyali
• RV611NT: bir HD-SDI girişi (BNC), bir HD-SDI döngü çıkışı (isteğe bağlı)
• RV611NR/RV611NRK1: bir HD-SDI çıkışı (BNC), bir HD-SDI çıkışı (isteğe bağlı)
• RV611NRK2: İki HD-SDI çıkışı (BNC), iki HD-SDI çıkışı (isteğe bağlı)
• 1080P@60,50,30,29,97, 25,24,23,98, 1080I@60,59,94, 50, 720P@60,59,94, 50,30,29.97,25,24, 23.98 ve 625i, 525i
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• NOP (Optik sinyal yok) alarm göstergeleri, çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Kararlı optik güç sağlamak için APC devresi ile
• Bir ters RS485 kanalı, yarı dubleks, 115,2 Kb/s'ye kadar baud hızı
• RV600C, CLI yönetimi için kullanılan bir RS232 yönetim arayüzü (KONSOL) sağlar
• RV600C, bir ortak Ethernet yönetim arayüzü (EMU) ve bir kademeli yönetim arayüzü (EMU-EX) sağlar, SNMP_V1 ve SNMP_V2 protokolünü destekler

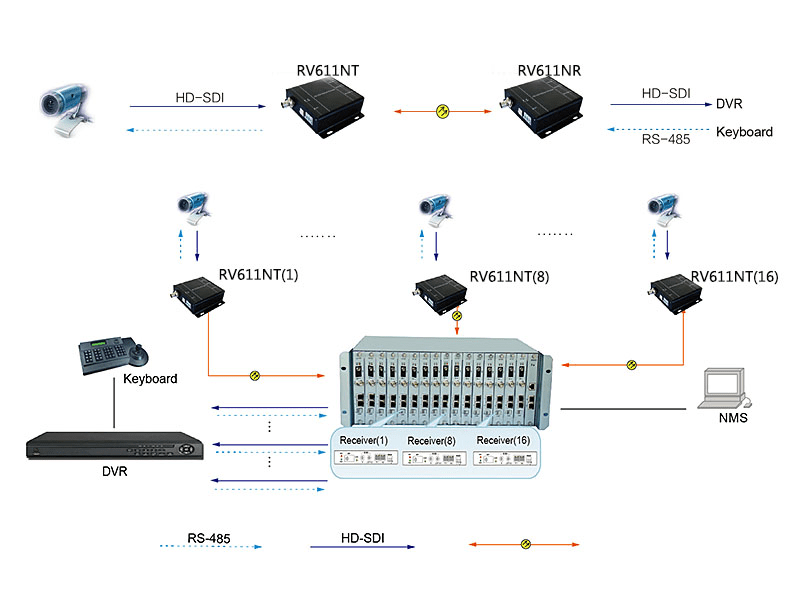

1 Kanallı 3G/HD/SD-SDI Optik Alıcı-Verici (RV611N) Uygulama Yöntemi
