Uygulamalar

Müşterinin açıklamasına göre sistemin etrafına bir dizi koruyucu cihazın takılması gerekiyor. Sistemin dış dünyaya yasa dışı girişleri 24 saat boyunca önleyebilmesi, güvenli ve uyumlu bir ortam sunabilmesi gerekiyor. Ortam üzerine yerleştirilen tespit ünitesinin, herhangi bir yasa dışı kişinin izinsiz giriş girişiminde bulunması halinde, izinsiz giriş sinyalini anında algılayabilmesi gerekmektedir. Ve izinsiz giriş sinyalini makine odasındaki alarm sunucusuna zamanında iletin.

1. Sahada tahkimat bulunmayan alandan kaçınmak için tüm sistem, alanı algılamadan herhangi bir konuma kurulabilir. (kapı, kaldırım vb.)
2. Arka uç videoyla bağlantıyı gerçekleştirebilir.
3. Sistem PC'den bağımsız olarak çalışabilir; PC arızası durumunda, tüm saldırı tespit sistemi yine de alarm sinyali gönderebilir.
4. Sistem döngü korumasının uygulanmasını destekler. Bir savunma alanındaki algılama optik kablosu koptuğunda, kopan kablonun her iki tarafındaki diğer savunma alanlarına herhangi bir etki oluşmaz ve diğer savunma alanlarında izinsiz giriş alarmları yine de tespit edilebilir.

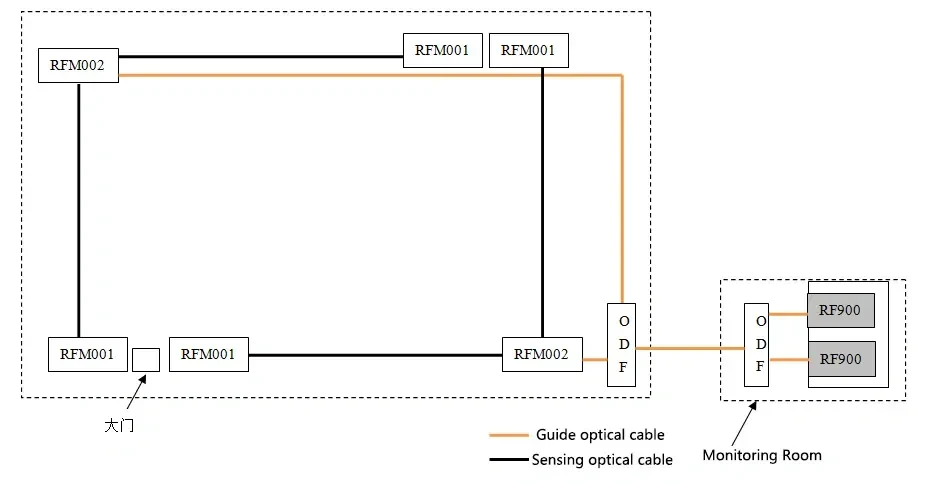

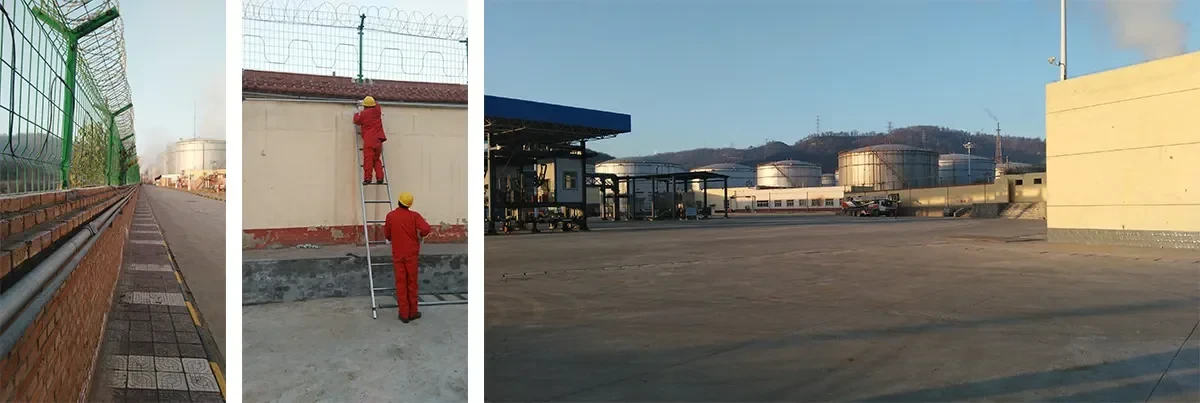

Rafinerinin çevresi 2 metre yüksekliğinde yuvarlanan ağlı çit olup, çitin çevresi yaklaşık 2000 metredir. Savunma alanının uzunluğu sahanın fiili durumuna göre bölünerek toplam 16 adet savunma alanı oluşturulmuştur. Her savunma alanı asılı ağ koruma modu olarak ayarlanmıştır ve sistem savunma alanı topolojisi aşağıdaki şekilde gösterilmektedir.

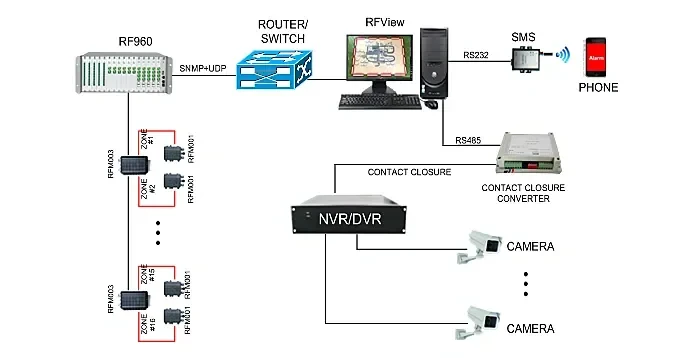

Ekipman Bağlantı Yönetimi

Bir çevre koruma sisteminin savunma alanı daha fazla olduğunda veya sistemde video izleme cihazları (kameralar, DVR/NVR gibi) bulunduğunda, sistemin ve diğer tip çevre koruma sistemlerinin bir bütün halinde nasıl entegre edileceğinin düşünülmesi gerekir.

Bu durumda rf960'ın Ethernet arayüzünü LAN üzerinden bağlayabilir, PC ile bağlantı kurabilir ve rfview yönetim yazılımını PC'ye kurabilirsiniz. Rfview, her bir savunma alanının alarm olaylarını toplar, bunları PC'nin RS232 veya RS485 arayüzüne gönderir ve ardından seri iletişim protokolünü anahtar değerine dönüştürmek için harici seri bağlantı noktasını anahtar dönüştürücüye kullanır ve son olarak anahtar değerini anahtara bağlar. Kamera ile bağlantıyı gerçekleştirmek için DVR / NVR. Burada bahsedilen bağlantı, izinsiz giriş olayının ilgili video görüntüsünü belirgin bir konuma değiştirmek veya olaydan hemen sonra PTZ'yi çalıştırmak ve olay sahnesini gözlemlemek için kamerayı uygun ön ayarlı konuma getirmek olabilir.

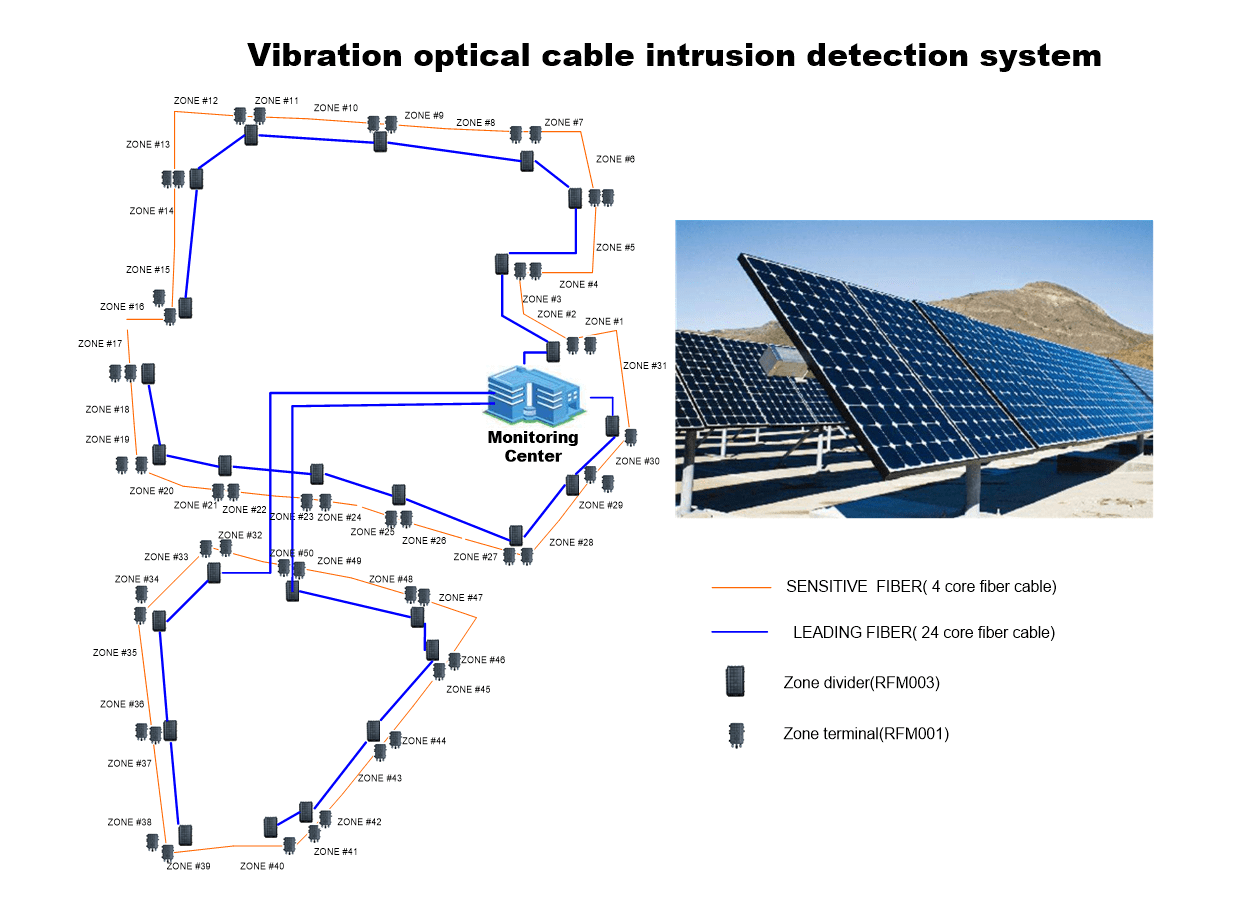

Saha koşullarına göre, çevre 5000 metre uzunluğundadır ve toplamda 50 savunma bölgesi ayrılmıştır. Her biri yaklaşık 100 metre olan dört rf960 cihazına ihtiyaç vardır. 31 savunma alanı tesis alanı I'de ve 19 savunma alanı tesis alanı II'de ayarlanmıştır. Tüm dış mekan cihazlarının güç kaynağına ihtiyacı yoktur. Dört rf960, video bağlantısını tamamlamak için NVR'ye anahtarlama değerleri çıkarır. Erişim kontrol sistemi, izinsiz giriş algılama ana bilgisayarına anahtarlama değerleri çıkarır. Bağlantıyı yönetmek için rfview kullanılır. İzinsiz giriş olduğunda, ağ yönetim yazılımı tesis alanı haritasında savunma alanının alarmını bildirir ve ilgili kamera ekranını çağırır. Optik kablo, kılavuz optik kablo ve algılama optik kablo olarak ikiye ayrılır. Kılavuz optik kablo, 24 çekirdekli tek modlu hafif zırhlı optik kablodur ve algılama optik kablosu, 4 çekirdekli tek modlu hafif zırhlı optik kablodur.

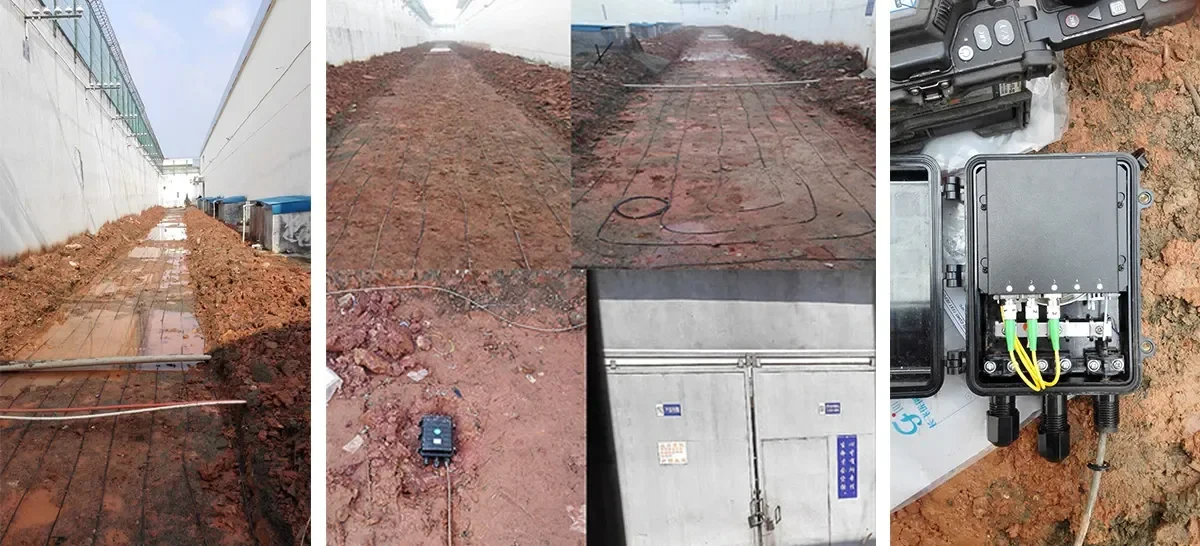

Cezaevi ve tutukevleri suçluların alıkonulduğu ve dönüştürüldüğü yerlerdir. Güvenlik birincil garantidir. Toplumun güvenliğinin yanı sıra korumaların güvenliği ve istikrarını sağlamak için, optik fiber algılama teknolojisinin hayatın her alanında geniş bir şekilde uygulanmasıyla, optik fiber algılama teknolojisine dayalı olarak geliştirilen sistem ekipmanı, pratik gereksinimleri karşılamıştır. Mahkumların yönetimini güçlendirmek, kaza oluşumunu azaltmak ve güvenlik önlemlerini geliştirmek için etkili olabilecek cezaevi izleme sisteminin uygulanması.

Bu gözaltı evinin detay bilgilerine göre tasarım çözümümüz aşağıdaki gibidir.

Gözaltı merkezi, her biri yaklaşık 100 metre uzunluğunda olan dört savunma bölgesine bölünmüştür. Yer altına gömülür ve dört tarafı boyunca döşenir.

Döşeme alanı 2,25 m genişliğinde ve 0,15-0,20 m derinliğindedir.

Algılama optik kabloları 0,25 M aralıklarla döşenir.

Titreşim optik kablo sistemi mevcut kampüs güvenlik sisteminin önemli bir parçasıdır. Kampüs için güvenli, iyi ve düzenli bir çalışma ortamı yaratmak amacıyla ileri teknolojiyi kullanarak modern elektronik teknoloji ekipmanlarını kullanır. Titreşimli optik kablonun alarm sistemi kurulduğunda, hırsız veya diğer personel çiti geçmeye çalıştığında bölgedeki dedektör tetiklenecek ve güvenlik merkezindeki hırsızlık önleme alarm sunucusu, durumu hatırlatmak için hemen bir alarm verecektir. "Sivil hava savunması artı teknik savunma, güvenlik ağı konuşlandırması" ve acil durumların hızlı bir şekilde ele alınması yeteneğini gerçekleştirmek için güvenlik personelinin dikkatini çekmesi.

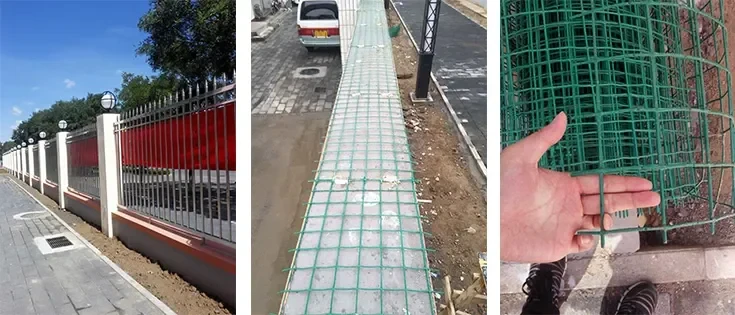

Okul çevresine çevre alarm sistemi kurmanın amacı güvenli ve güvenilir bir ortam oluşturmak, personel olmayan kişilerin okul dışına girişini engellemek, duvar veya pencerelerin yasa dışı okunmasını önlemektir. Okul için tasarladığımız çevre uyarı sistemi, okul çevre yönetimini güçlendirmek, yasa dışı personelin pencereden kampüse girmesini engellemek, güvenlik görevlisinin elektronik harita aracılığıyla olay alanını daha kolay tanımasını sağlamak ve iş zorluğunu azaltmaktır. okul güvenliğinden.

Rf960 izinsiz giriş tespit sistemi (titreşim optik kablo çevre alarm sistemi olarak da bilinir), lazer müdahalesi ilkesine dayalı olarak tasarlanmış ve geliştirilmiş bir fiber optik titreşim saldırı tespit ürünüdür. Titreşimi algılayan optik kablosu çit, muhafaza (asılı ağ olarak anılır) boyunca veya yeraltına döşenebilir. Herhangi bir izinsiz giriş veya hasar olayı olduğunda sistem anında alarm verecektir. Ayrıca ürün, rüzgar ve yağmur gibi doğal faktörlerin girişimine karşı dayanıklı olup, elektromanyetik, yıldırım, radyo sinyallerinden vb. etkilenmez, yüksek güvenilirliğe ve kolay bakıma sahiptir.

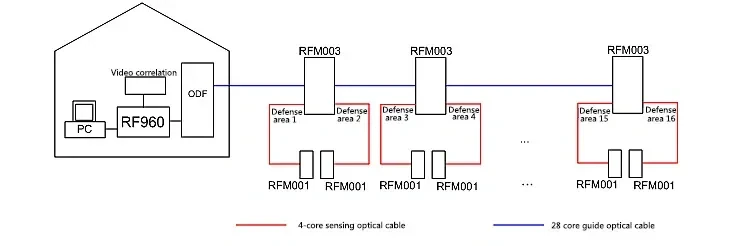

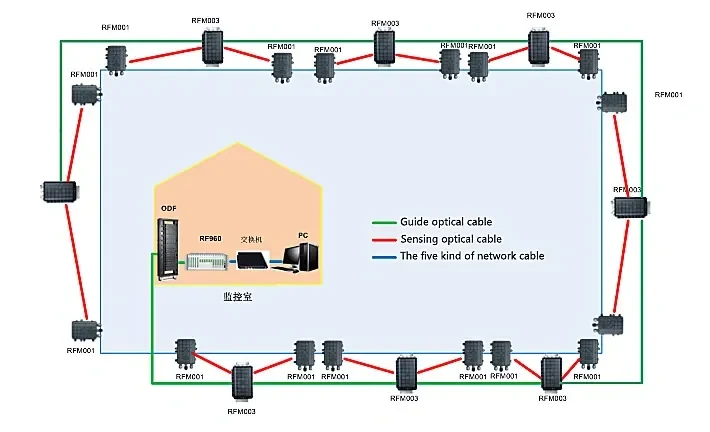

Sistem topolojisi

Rf960 saldırı tespit sistemi, rf960 saldırı tespit ana bilgisayarı, savunma alanı bölücü, algılama optik kablosu, kılavuz optik kablo, PC ve sistem yönetim yazılımından oluşur. Kullanıcılar 4-16 savunma bölgesi seçebilir ve her savunma bölgesinin desteklediği maksimum kablo uzunluğu 1 km'ye ulaşabilir.

Müşterinin açıklamasına göre, yüksek hızlı trenin çevre çiti için bir dizi çevre alarm sistemi sağlamak gereklidir. Sistemin, dış dünyanın yasadışı işgalini günün 24 saati önleyebilmesi ve güvenli ve uyumlu bir ortam sağlayabilmesi gerekmektedir. Müşteri, yasadışı bir grup izinsiz girmeye çalıştığında, ortama yerleştirilen algılama ünitesinin izinsiz giriş sinyalini hemen algılayabilmesini ve izinsiz giriş sinyalini makine odasındaki alarm ana bilgisayarına zamanında iletmesini ve alarm ana bilgisayarının analizi ve işlenmesinden sonra bunu alarm sinyaline dönüştürmesini talep eder. Alarm ana bilgisayarı, yerinde video bağlantısı gerçekleştirmek için anahtarlama sinyalini kullanıcının sabit disk video kaydedicisine gönderebilir.

Bu sefer korunacak çevre çitinin tek taraflı uzunluğu yaklaşık 27 km'dir. Bu şemada algılama ve algılama ünitesi olarak optik kablo kullanıldığından, benzersiz doğrusal yapısı nedeniyle optik kablo çevre konturuyla sınırlandırılamaz. Köşe, düşme ve radyan ile birçok çevrede kullanıldığında, optik kablo ölü açı olmaksızın çevrenin şekli ile birlikte döşenebilir. Titreşimli optik kablo çevre alarm sistemi elektrik hattı ve sinyal hattı döşemeye ihtiyaç duymaz ve optik kablonun hizmet ömrü uzundur. Bu nedenle, müşterilerin düşük yatırım, düşük enerji tüketimi ve yüksek önleme gereksinimlerini karşılayabilir.

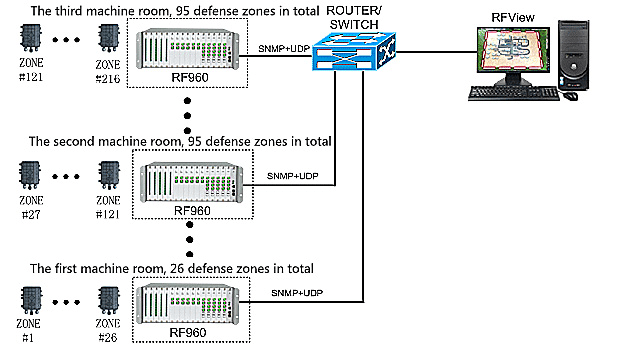

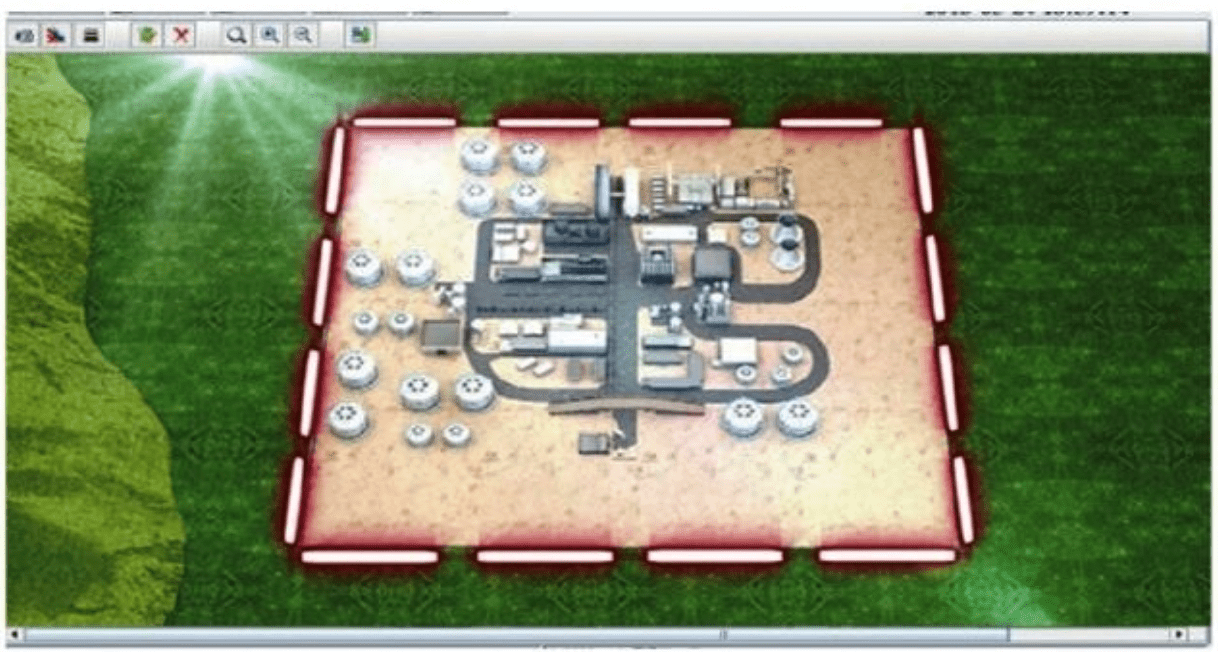

Savunma bölgesinin tek taraflı uzunluğu 27 km'dir ve korkuluk yuvarlanan ağ modu ile donatılmıştır. Uyarı alanları, her biri 200 m uzunluğunda olan yuvarlanan ağ üzerinde toplam 216 savunma alanı olacak şekilde bölünmüştür. Üç boyutlu bir erken uyarı sistemi oluşturun.

Musluk suyu üretim ve dağıtım tesisleri şehrin en temel tesislerinden biridir. Musluk suyu ürünleri, toplumsal üretim ve insanların yaşamı tarafından değiştirilemeyen en önemli üretim ve ihtiyaç araçlarıdır. Musluk suyu şirketi kanunsuz unsurlar tarafından işgal edildiğinde ve zehirlenme gibi yasadışı eylemler gerçekleştirdiğinde, hükümete ve insanlara büyük kayıplara neden olacaktır. Daha sonra mükemmel bir çevre koruma sistemi seti kurun Birleştirme özellikle önemlidir.

Xingrun su şirketinin geniş bir alanı ve dağınık binaları vardır. Tesis alanının konumu da nispeten uzaktır. Şu anda, faaliyette olan alarm ekipmanı nispeten eski, yaşlanan ve işlev açısından geriye dönüktür. İşgalden sonra zamanında bulunamayan dahili ve harici güvenlik teknolojisinin eksikliği kolaydır ve bu da büyük kayıplara neden olur.
Yukarıdaki duruma göre, şirket, su tesisi ve su kaynağı için koruma işini çözmek üzere eksiksiz bir titreşim optik kablo çözümü seti tasarlanmıştır. Mevcut çevre çitinin üzerine döşenen korkuluk, korkuluğa bağlı sabit titreşim optik kablosu ve birinin önleme alanına girip girmediğini belirlemek için alarm platform sistemi ile birleştirilmiştir.

Su tesisinin gereksinimlerine göre ekipman yükseltme ve dönüşümleri yapılır. Su tesisinin savunma alanının topolojik diyagramı şu şekildedir:TekrarDeneClaude hata yapabilir. Lütfen yanıtları iki kez kontrol edin.

Bir çevre koruma sistemi daha fazla savunma alanına sahip olduğunda veya sistemde video izleme cihazları (kameralar, DVR/NVR gibi) olduğunda, sistemin ve diğer çevre koruma sistemi türlerinin bir bütün halinde nasıl entegre edileceğinin düşünülmesi gerekir.

Bu durumda, rf960'ın Ethernet arayüzü yerel alan ağı (LAN) üzerinden bağlanabilir, PC ile bağlantı kurulabilir ve yönetim yazılımı PC'ye yüklenebilir. Her savunma alanının alarm olaylarını toplayın, bunları PC'nin RS232 veya RS485 arayüzüne çıkarın, ardından seri iletişim protokolünü anahtar değerine dönüştürmek için anahtar değeri dönüştürücüsüne harici seri portu kullanın, son olarak anahtar değerini DVR/NVR'ye bağlayın ve kamerayla bağlantıyı gerçekleştirin. Burada bahsedilen bağlantı, izinsiz giriş olayının ilgili video görüntüsünü belirgin konuma getirmek veya olay sahnesini gözlemlemek için olaydan hemen sonra PTZ kamerayı uygun önceden ayarlanmış konuma sürmek olabilir. Ayrıca yönetim yazılımı, savunma bölgesinin alarmını belirlenen cep telefonuna SMS yoluyla göndermek için SMS modülünü de destekler.RetryClaude hata yapabilir. Lütfen yanıtları iki kez kontrol edin.

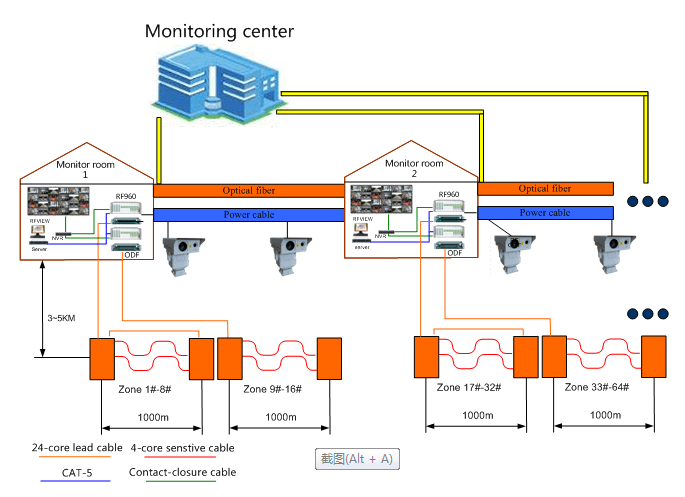

Sınır hattı boyunca dikenli tel çiti olmadığından, insanların ve araçların izinsiz girişini tespit etmek için gömülü döşeme şemasını kullanıyoruz. Gömülü derinlik 30 cm'dir, kilometre başına bir tespit ana bilgisayarı, her kilometre içinde sekiz savunma bölgesi bölünmüştür ve sekiz savunma bölgesi bağlantı kamerasının sekiz önceden ayarlanmış konumu vardır. Yasadışı bir kişi bir savunma bölgesine girmeye çalışırsa, yeraltına döşenen titreşimli optik kablo, istila sinyalini hemen algılayabilir. Ekipman, akustik-optik alarm ekipmanını tek düğmeli alarmı gerçekleştirmeye yönlendirebilen alarm sinyalleri üretir. Ağ yönetim sistemi haritada uyarı verecek ve yeniden kontrol etmek için ilgili önceden ayarlanmış kamerayı çağıracaktır. Tüm sistemin dış dünyanın yasadışı istilasını 24 saat önleyebilmesi gerekir.

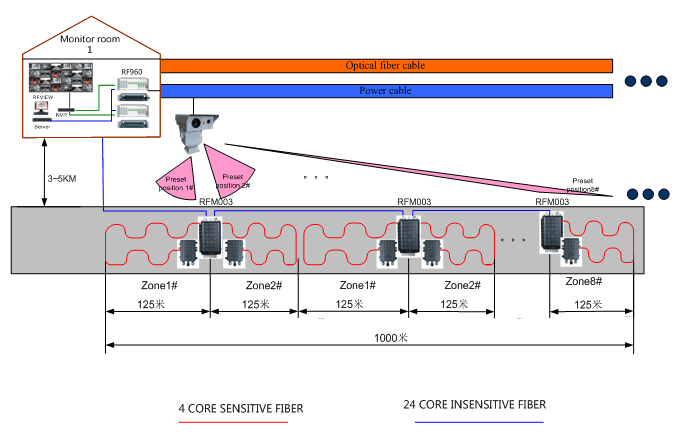

Saha koşullarına göre, çevrede her 1 km bir koruma birimi olarak alınır ve her kamp iki birimi izler. Her 1 km, her biri yaklaşık 125 m uzunluğunda olan sekiz savunma alanına bölünür. Bir kamp iki adet izinsiz giriş tespit cihazı ile donatılmıştır. İzinsiz giriş tespit ana bilgisayarı kamp izleme odasına yerleştirilir. Tüm dış mekan cihazlarının güç kaynağına ihtiyacı yoktur. İki izinsiz giriş tespit ana bilgisayarı, video bağlantısını tamamlamak için NVR'ye anahtarlama değerleri gönderir. Bağlantıyı yönetmek için Rfview kullanılır. Bir izinsiz giriş olduğunda, ağ yönetim yazılımı haritada savunma alanının alarmını bildirir ve ilişkili kamera ekranını çağırır. Çevre topolojisi aşağıdaki gibidir:

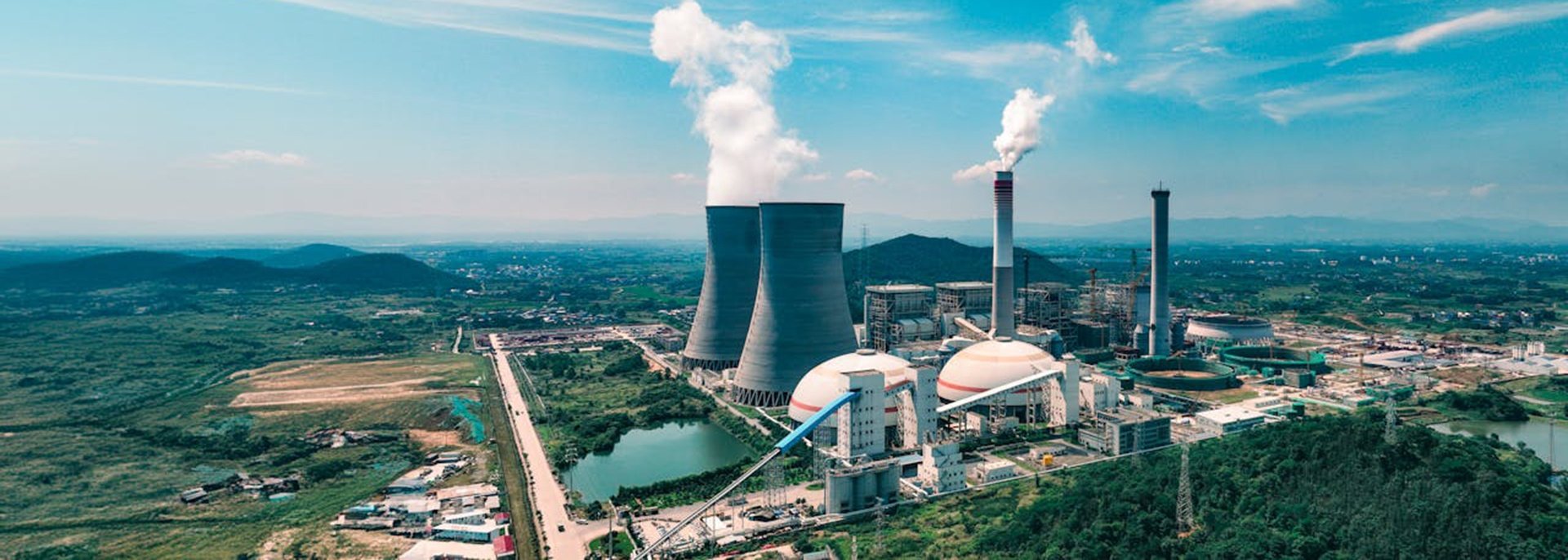

Üretim ve fabrika sahaları, hem ekonomik büyüme hem de istihdam için hayati öneme sahiptir. Ancak, bu tesisler kötü niyetli kişilerin sabotaj girişimleri teknik arızalara, üretim kayıplarına ve işletme, tesis risk altına alabilir.

Gelişmiş güvenlik sistemleri, sensörler ve entegre izleme çözümleri ile fabrikalarınızı her türlü tehdide karşı koruyabilirsiniz. Bu sistemler, yetkisiz girişleri anında tespit eder, erken uyarı sağlar ve hızlı müdahale imkanı sunar. Çevresel müdahale ve risklere karşı da 7/24 önlemler alarak, üretimin kesintisiz devamını sağlar.

Üretim ve fabrika sahalarınızın güvenliğini şansa bırakmayın. Profesyonel çözümlerle fiziksel tehditlere karşı hazırlıklı olun.

Enerji santralleri, modern hayatın temel taşlarından biridir, ancak kötü niyetli kişiler veya dış tehditler için de hedef olabilir. Santrallerinizin güvenliğini sağlamak, hem enerji üretiminin kesintisiz devamı hem de çevre ve insan sağlığı için büyük önem taşır.

Gelişmiş güvenlik sistemleri, sensörler ve gerçek zamanlı izleme teknolojileri ile santrallerinizi her türlü dış tehdide karşı koruyabilirsiniz. Bu sistemler, yetkisiz girişleri anında tespit eder, erken uyarı sağlar ve hızlı müdahale imkanı sunar. Enerji santrallerinizin güvenliğini şansa bırakmayın. Profesyonel çözümlerle, tehditlere karşı hazırlıklı olun.

Sivil ve askeri havalimanları, hem ulusal güvenlik için kritik öneme sahiptir. Bu tesisler, kötü niyetli kişiler, sabotaj girişimleri veya dış tehditlere karşı sürekli korunmalıdır.

RAYCOM gelişmiş ve ekonomik güvenlik sensör ve sistemleri ile ve entegre izleme çözümleri ile havalimanlarınızı her türlü tehdide karşı koruyabilirsiniz. Bu sistemler, yetkisiz girişleri anında tespit eder, erken uyarı sağlar ve hızlı müdahale imkanı sunar. Ayrıca, çevre güvenliği, pist kontrolü yönetimi için de etkili çözümler sunar.

Havaalanı Çevre Güvenlik Sistemleri

Havalimanları ulaşım altyapısının hayati bir parçası olup iç ve dış tehditlerden korunması gerekmektedir. Çevre Güvenlik Sistemleri havalimanlarını yetkisiz erişimden korumada hayati bir rol oynar ve izinsiz giriş girişimlerini caydırmaya ve tespit etmeye yardımcı olabilir. İyi tasarlanmış bir sistem, yetkisiz erişime karşı güçlü bir bariyer oluşturmak için CCTV kameralarını, hareket sensörlerini, bariyerleri ve diğer fiziksel güvenlik önlemlerini kullanacaktır. Kapsamlı güvenlik sağlamak için sistemin ayrıca erişim kontrolü ve izinsiz giriş tespit sistemleriyle entegre edilmesi gerekir. Çevre güvenlik sisteminin kullanılması havalimanını potansiyel tehditlerden koruyacaktır.

Çözüm

Sistemlerimiz, izinsiz giriş yapanların hızını, yönünü ve coğrafi konumunu milisaniyeler içinde tespit edip elde ederek, en hızlı önleyici müdahaleyi mümkün kılan benzersiz analitik tespit performansı sunar. Sistemlerimiz, havalimanı duvarlarının dışındaki geniş bir tampon bölge içindeki davetsiz misafirlere karşı erken uyarı sağlar; içerideki ve dışarıdaki, içerideki ve çitlerdeki yüzlerce metrelik davetsiz misafirleri tespit eder.

Yerleşik stabilizasyon, rüzgar veya havaalanı titreşimi durumunda bile güvenilir algılama sağlar. Geniş alan, uzun menzilli algılama, havalimanlarının yalnızca birkaç cihazla yakıt depoları, uçaklar, kargo alanları ve ana giriş ve çıkışlar gibi en savunmasız alanların korunmasına öncelik vermesine olanak tanır. Sistemimiz, büyük havalimanlarının çevresinin gerçek zamanlı görünürlüğünü sağlamak için tespit edilen hedefleri otomatik olarak ölçeklendirir ve izler. Tamamen karanlıkta ve gün doğumu veya gün batımının, farların, yansıyan ışığın ve diğer ışık kaynaklarının neden olduğu parlama koşullarında çalıştırın.

Gelişmiş izleme sistemleri, sensörler ve gerçek zamanlı analiz teknolojileri ile enerji hatlarınızı sürekli takip edebilir, olası tehditleri önceden tespit edebilirsiniz. Bu sistemler, kaçak elektrik kullanımını, petrol boru hatlarındaki sızınti ve olası saldırıları anında tespit eder ve yetkilileri anında uyararak önlem alınması için uyarı. Böylece enerji kayıplarını en aza inmesini sağlar.

Özel mülklerinizin sınırlarını fiberoptik algılama sistemleri ile güvence altına alın! Son derece hassas ve dış etkenlere karşı dayanıklı bu teknoloji sayesinde:

• Anında Tespit: Fiberoptik kablolar, en küçük titreşimleri veya fiziksel müdahaleleri milisaniyeler içinde algılar.

• Gizli ve Dayanıklı: Elektromanyetik parazitlere karşı dirençli, görünmez ve hava koşullarından etkilenmez yapısıyla 7/24 koruma.

• Geniş Alan Kapsamı: Uzun mesafelerde sinyal kaybı olmadan, duvarlar, çitler veya toprak altına kolayca entegre edilebilir.

• Akıllı Entegrasyon: Alarm sistemleri, aydınlatma ve kameralarla otomatik senkronizasyon sağlar.
