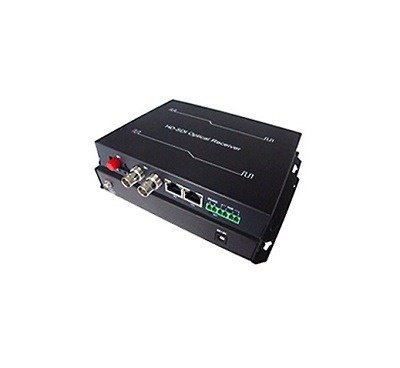

1 Kanallı HD-SDI Optik Alıcı-Verici (RV613N)

RV613N, optik bir hat üzerinden gerçek zamanlı, kayıpsız ve yüksek kaliteli SD/HD-SDI iletimi (ses gömülü) gerçekleştiren yüksek performanslı ve güvenilir, 1 kanallı bir SD/HD-SDI video optik alıcı-vericisidir. Ayrıca, RV613N, 100M bant genişliğini paylaşan iki Ethernet arayüzü, bir çift yönlü RS485 veri kanalı ve isteğe bağlı ses/temas kapatma/RS422/RS232 veri iletimi sağlar ve bunlar TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izlemede, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilir.

RV613N, masaüstü ekipmanı ve raf montajlı şasi içerir, masaüstü ekipmanı RV613NT adlı bir verici ve RV613NR adlı bir alıcı içerir; Raf montajlı şasi, merkezi HD-SDI alıcısı olarak kullanılır, 19 inç genişliğinde, 4U yüksekliğinde RV600C şasisini benimser ve 16 adet 1 kanallı HD-SDI optik alıcı kartı RV613NRK (sıcak takılabilir) ve 1 yönetim kartı ile mükemmel yönetim işlevlerini gerçekleştirmek için CLI komutunu ve SNMP_V1 ve V2 protokolünü destekler.

1 Kanallı HD-SDI Optik Alıcı-Verici (RV613N) Teknik Özellikleri

• Comply with SMPTE-292M HD-SDI and SMPTE-259M SD-SDI standard, supports 1.485Gb/s and 270Mb/s
• RV613NT: one SD/HD-SDI input (BNC), one looping SD/ HD-SDI output(BNC) and two fast Ethernet interfaces(shared 100M bandwidth, supports port-based VLAN)
• RV613NR/NRK: two SD/HD-SDI output (BNC) and two fast Ethernet interfaces(shared 100M bandwidth, supports port-based VLAN)
• One auxiliary channel, which can be 1-channel bi-directional audio, or two-channel unidirectional audio, or 2-channel contact closure input/output or 1-channel bi-directional contact closure, or 1-channel bi-directional RS422/RS232 channel
• One bi-directional RS485 channel, half duplex, up to 115.2Kb/s baud rate
• Supports 1080P@30,25,24, 29.97, 23.98、1080I@60,50,59.94、720P@60,50,30,25,24, 9.94, 29.97, 23.98 and 625i、525i format, when input is 1080P@29.97, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98, the output is 1080P@30, 24、1080I@60、720P@60,30, 24 respectively
• With integrated cable equalizer
• Embedded ESD and surge protection circuit to prevent damage from static and thunder
• With NOP (No optical signal) alarm indications, output status indicator and input lock indicator
• With APC circuit to perform stable optical power
• RV600C provides one RS232 management interface(CONSOLE) used for CLI management
• RV600C provides one common Ethernet management interface(EMU) and one cascade management interface (EMU-EX) , supports SNMP_V1 and SNMP_V2 protocol

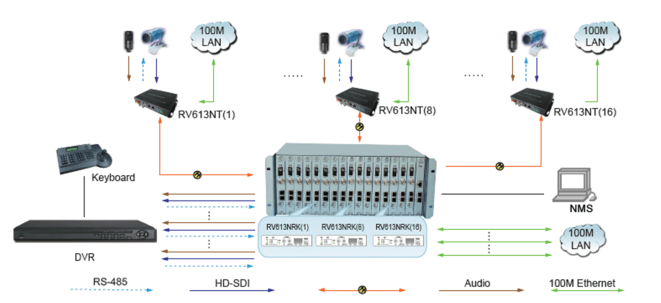

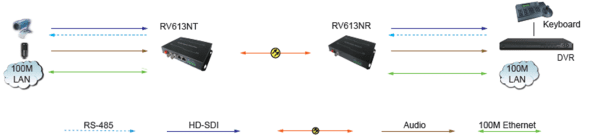

1 Kanallı HD-SDI Optik Alıcı-Verici (RV613N) Uygulama Yöntemi
