1~8-Kanal 3G/HD/SD-SDI Optik Alıcı-Verici (RV6X1)

RV6X1, 8 kart yuvasına sahip modüler bir sistem olarak tasarlanmış, 8 kanallı tek yönlü 3G/HD/SD-SDI'ya kadar, 4 kanallı gigabit Ethernet'e kadar, 8 kanallı tek yönlü CVBS'ye kadar ve analog ses karışık uygulamasına kadar, özelleştirilmiş dalga boyuyla kademeli optik arayüzler sağlayan, optik bir hat üzerinden çoklu trafik iletimi gerçekleştiren, kullanıcının çeşitli gereksinimlerini kolayca karşılayan yüksek performanslı ve güvenilir, 1~8 kanallı HD-SDI optik alıcı-vericidir.

Bazı tipik uygulamalar şunlardır: 8 kanallı tek yönlü 3G/HD/SD-SDI uygulaması, 4 kanallı çift yönlü 3G/HD/SD-SDI uygulaması, 6 kanallı tek yönlü 3G/HD/SD-SDI ve 2 kanallı gigabit Ethernet karışık uygulaması, 2 kanallı CVBS ve analog ses ve ayrıca 2 kademeli optik arayüz karışık uygulaması.

RV6X1, TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izleme sistemlerinde, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilen verici ve alıcıyı içerir.

1~8-Kanal 3G/HD/SD-SDI Optik Alıcı-Verici (RV6X1) Teknik Özellikleri

• Compact design with 1U height, 19 inch, which can be installed on standard rack
• Optical Interface : Supports NOP (No optical signal) alarm indication, With APC circuit to perform stable optical power, Provides cascaded optical interfaces with customized wavelength, and up to 2 cascaded optical interfaces are supported on the dual power supply panel, Optional LC/FC/SC/ST-PC interface type
• SDI: Comply with SMPTE-292M and SMPTE-259M standard, supports 1.485Gb/s and 270Mb/s, Supports DVB-ASI at 270Mb/s, Optional 2970Mb/s, comply with SMPTE- 424M 3G-SDI standard, Optional loop-out function for SDI input, and dual drive for the output, 1080P@60,50(declared before order), 1080P@30,29.97,25,24,23.98, 1080I@60,59.94,50, 720P@60,59.94, 50,30,29.97,25,24, 23.98, and 625i, 525i, With integrated SDI re-clocker and cable equalizer, Embedded ESD and surge protection circuit to prevent damage from static and thunder, Supports output status indicator as well as input lock indicator for SDI port
• Gigabit Ethernet: Compliant to IEEE 802.3 standard, 10M/100M/1000M auto-negotiation, Each Gigabit Ethernet channel supports 2 RJ45 interfaces, Auto MDI/MDX function, Supports LINK/ACT and speed status indication
• CVBS and analog audio: Dual card slots, each card support 2-ch unidirectional CVBS and 4-ch analog audio, CVBS supports PAL/NTSC/SECAM standard
• Provide dual power redundancy: AC110~220V,DC48V and DC24V can be mixed supported

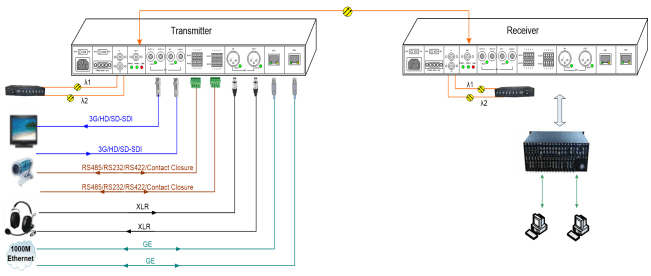

1~8-Kanal 3G/HD/SD-SDI Optik Alıcı-Verici (RV6X1) Uygulama Yöntemi
