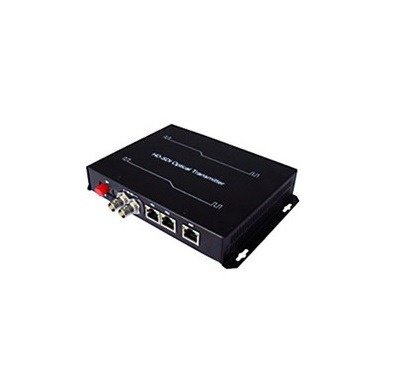

1 Kanal Çift Yönlü HD-SDI Optik Alıcı-Verici (RV613DP)

1 Kanal Çift Yönlü HD-SDI Optik Alıcı-Verici (RV613DP) Teknik Özellikleri

RV613DP, optik bir hat üzerinden gerçek zamanlı, kayıpsız ve yüksek kaliteli SDI iletimi gerçekleştiren yüksek performanslı ve güvenilir, 1 kanallı çift yönlü HD-SDI optik alıcı-vericidir. Ayrıca, RV613DP, 100M veri ve bir çift yönlü RS485 veri kanalı paylaşan iki adet 10/100Mb/s Ethernet portu ve isteğe bağlı ses/RS422/RS232 veri iletimi sağlar ve bu, TV canlı yayınlarında, yüksek çözünürlüklü video konferanslarında, yüksek çözünürlüklü video izlemelerinde, akıllı ulaşım sistemlerinde ve kamu güvenlik sistemlerinde yaygın olarak kullanılabilir.

• SMPTE-292M HD-SDI ve SMPTE-259M SD-SDI standardına uygundur, 1,485 Gb/sn ve 270 Mb/sn'yi destekler
• Verici: 1 HD/SD-SDI girişi (BNC), 1 HD/SD-SDI çıkışı (BNC), iki 10/100 Mb/sn Ethernet portu
• Alıcı: 1 HD/SD-SDI çıkışı (BNC), 1 HD/SD-SDI girişi (BNC), iki 10/100 Mb/sn Ethernet portu
• 1080P@30,25,24, 29,97, 23,98、1080I@60,50,59,94、720P@60,50,30,25,24, 59,94, 29,97, 23,98 ve 625i、525i formatı, giriş 1080P@29.97, 23.98、1080I@59.94、720P@59.94, 29.97, 23.98 olduğunda çıkış sırasıyla 1080P@30, 24、1080I@60、720P@60,30, 24'tür
• Entegre kablo ekolayzırı ile
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi
• Optik port için NOP (Optik sinyal yok) alarm göstergeleri ve SDI portu için çıkış durumu göstergesi ve giriş kilidi göstergesi ile
• Bir çift yönlü RS485 kanalı, yarı dubleks, 115,2 Kb/s'ye kadar baud hızı
• Ses, kontak kapatma RS422/RS485 kanalı veya RS232 kanalı olabilen bir yardımcı kart
• Kararlı optik gerçekleştirmek için APC devresi ile güç

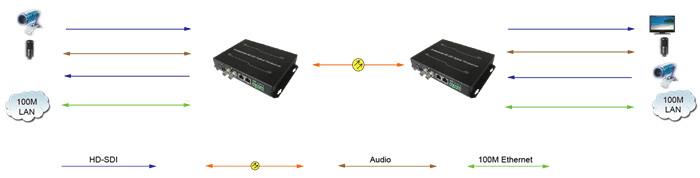

1 Kanal Çift Yönlü HD-SDI Optik Alıcı-Verici (RV613DP) Uygulama Yöntemi
