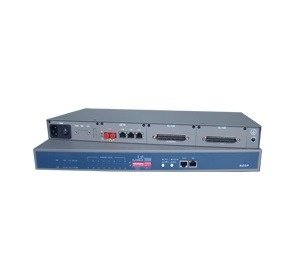

REOP Ethernet'ten Multi-E1 Dönüştürücü (REOP)

REOP, MAC çerçevelerinden 1 – 16 E1 hatlarına dönüşümü destekleyen IP over TDM dönüştürücüsüdür. Maksimum bit hızı 31.68Mbps'dir (16E1 hatları). Farklı LAN kartı, E1 kartı ve güç kartıyla çeşitli gereksinimleri karşılayabilir. Sadece E1 hattının ve Ethernet arayüzünün alarmlarını ve durumunu, Ethernet'in verim istatistiği gibi gelişmiş yönetim işlevleriyle birlikte sağlamakla kalmaz, aynı zamanda SNMP ve CLI komutları aracılığıyla Birleştirme Ağı Yönetimini de destekler.

Uluslararası standartlara uygun olan cihaz, aynı standartları benimseyen diğer üreticilerin ürünleriyle iletişim kurabilir.

REOP Ethernet'ten Multi-E1 Dönüştürücü (REOP) Teknik Özellikleri

• E1 arayüzü
• Yük taşımak için kullanılan E1 kanallarının otomatik olarak kaldırılmasını ve kurtarılmasını destekler. LOS ve LOF gibi acil alarmı olan veya Bit Hata Oranı (BER) 1E-6'yı aşan E1 kanalları otomatik olarak kaldırılır ve bu süre zarfında bazı Ethernet paketleri kaybolabilir; hata giderildiğinde devam ettirilir.
• 16 kanaldan herhangi bir E1 kanalını algılamak için gömülü E1 BER Tester işlevini destekler. Gömülü E1 BER Tester CLI komutu aracılığıyla kullanıldığında, test modundaki belirli E1 kanalı E1 hizmetini iletemezken, diğer E1 kanalları BER testinden etkilenmez.
• 16 E1'den herhangi ikisi arasındaki diferansiyel gecikme 220 ms'ye kadar olabilir; gerçek diferansiyel gecikme 220 ms'yi aştığında, alarm üretilir ve Ethernet kesilir.
• ITU-T G.823'e uygun titreme toleransı ve titreme aktarım karakteristiği.
• Ethernet arayüzü
• 4'e kadar paylaşımlı Ethernet arayüzü sağlar.
• 1024 MAC adres tablosu ve 5 dakikalık eskitme süresi.
• 64 ile 1916 bayt arasında uzunluktaki çerçeveleri kabul eder (aksi takdirde filtreleme).
• IEEE 802.1Q ile uyumlu etiketlere dayalı VLAN işlevi.
• VLAN tablosu kapasitesi 16 öğedir
• Hata paketleri gibi porta dayalı Ethernet paketlerinin genel istatistiği.
• Yapılandırılabilir duraklama akış kontrolü.
• IEEE 802.3u 100BASE-FX standardına uygun isteğe bağlı optik Ethernet arayüzü (uzak optik alıcı-verici ile iletişim kurabilir) ve IEEE 802.3u 100 BASE-TX standardına uygun elektriksel Ethernet arayüzü.
• Yönetim arayüzü
• Seri RS232 portu ve telnet üzerinden CLI komutu.
• SNMP (V1 ve V2C) tabanlı REOP ağ yönetim platformu.
• Zamanlama modu
• İsteğe bağlı yerel zamanlama modu ve E1 hattının izlenmesi (CLI Komutuyla ayarlanır).
• E1 hattının izlenmesinin kaynağı sinyal kalitesine göre değiştirilebilir. Örneğin, sistem ilk E1 bağlantısını izleyecek şekilde ayarlandığında, sistemde bir arıza meydana geldiğinde (yani acil alarm LOS/AIS/LOF/LOMF veya sinyal geri döngüye alındığında), sistem otomatik olarak ikinci E1 bağlantısını izlemeye geçecektir; arıza ortadan kalktığında, sistem ilk E1 bağlantısını yeniden izleyecektir.
• GFP-F kapsülleme önerisi G.7041.
• Sanal birleştirme (VCAT) ve Bağlantı Kapasitesi Ayarlama Şeması (LCAS) önerisi G.7042.
• Ethernet'ten nxE1'e eşleme önerisi G.7043.
• Ethernet'ten tek E1'e eşleme önerisi G.8040.
• Bant genişliği Ethernet verilerine zarar vermeden artırılır ve yönetim yoluyla sorunsuz bir şekilde azaltılabilir.
• Yerel ve uzak taraftaki E1'ler keyfi olarak düzenlenebilir, örneğin uzak E1 portu 1, yerel E1 portu 3 ile iletişim kurabilir.
• Bazı E1'ler düzgün çalışamadığında (yani gönderme ve alma bant genişliği sırasıyla 5E1 ve 3E1 olabilir) bant genişliği dengesiz kullanımını destekler.
• Yerel ve uzak sistem arasında E1 bağlantı sağlar (CLI komutuyla erişilir).
• E1 yan sinyal döngüsü otomatik algılama ve kesme; bazı E1 sinyalleri döngüye alınmış olarak algılandığında, geçici olarak yük taşımak için kullanılmayacak ve döngü kesildiğinde, bu E1 kullanılmaya devam edecektir.
• Uzak/yerel E1 döngü işlevi, E1 hattı (iletim sistemi dahil) testi için kullanışlı olacaktır.
• Yerel ve uzak arasında gösterilecek şekilde seçilebilen tam alarm.
• Küçük boyutlu, 1 U yüksek ve düşük güç tüketimine sahip tek kartlı tasarım.

REOP Ethernet'ten Multi-E1 Dönüştürücü (REOP) Uygulama Yöntemi

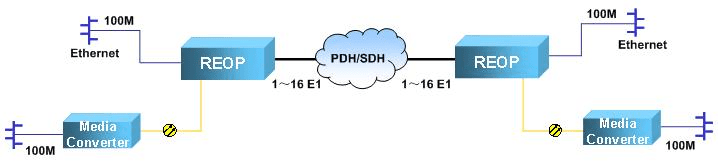

Aşağıdaki şekil tipik bir uygulamayı (noktadan noktaya) göstermektedir. REOP sistemiyle Ethernet 16E1 tarafından aktarılır. REOP uluslararası standartlara uygundur, böylece diğer üreticilerin benzer ürünleriyle iletişim kurabilir.

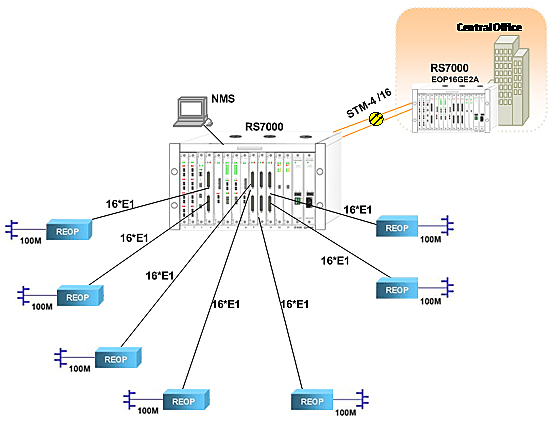

Aşağıdaki şekil, yıldız tipi topoloji uygulamasını göstermektedir. Santralde RS7000 kullanılmaktadır.
