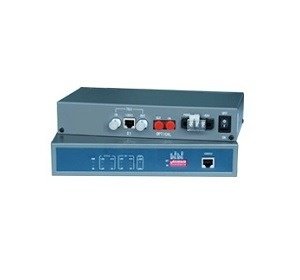

E1 Optik Modem-RB-MO

E1 Optik Modem, bir çift optik fiber üzerinden 2.048Mb/s sinyalin tek yolunun iletimini gerçekleştirebilir. ASIC çiplerine dayanan bu sistem, dahili modüler yapı ile tasarlanmıştır ve kodlama, kod çözme, mesaj ekleme ve alarm anahtarlama işlevlerini entegre eder. Basit donanım yapısı, kompakt ve düşük güç tüketimi özellikleriyle bu ürün, özellikle yüksek güvenilirlik ve tam yardımcı işlevlerin talep edildiği uygulamalar için uygundur.

E1 Optik Modem-RB-MO Teknik Özellikleri

• Sadece bir optik port ile başka bir E1 veya V.35 optik modeme bağlanabilir.
• Bir E1 portu sağlar; çerçeveleme veya çerçeveleme dışı isteğe bağlıdır.
• Dört zamanlama modu: Ana, E1 Portunu İzleme, Optik Portunu İzleme ve Çift Yönlü Eşzamansız Zamanlama.
• E1 portu için CRC/CRC olmayan çoklu çerçevenin çerçeveleme moduna otomatik uyarlanabilir.
• E1 portunun titreme toleransı ve performansları endüstri standartlarından daha iyidir.
• Çeşitli geri döngü ve BER test işlevleriyle sorun giderme kolaydır.
• Uzaktan Güç Kesme Algılama (RPD) işleviyle fiber kopması ve RPD arasında ayrım yapabilir.
• Bol miktarda LED ile kullanıcıların arızaları veya kusurları değerlendirmesi ve bulması kolaydır.

E1 Optik Modem-RB-MO Uygulama Yöntemi

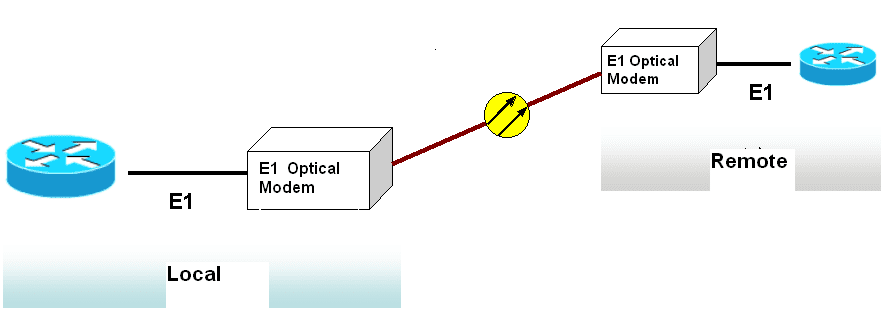

Aşağıdaki şekilde görüldüğü gibi, iki adet E1 optik modem optik fiber üzerinden birbirine bağlanmış ve sırayla iki adet Router'ı E1 portları ile birbirine bağlamışlardır.

Aşağıdaki Şekil, bir V.35 optik modeme optik fiber üzerinden bağlanan ve V.35 arayüzlü bir Yönlendiriciye bağlanan bir E1 optik modem bağlantısını göstermektedir. Ek olarak, E1 arayüzlü bir Yönlendirici diğer taraftaki E1 optik modeme doğrudan bağlanmıştır (bu Yönlendirici Çerçevesiz modda yapılandırılabilir. Çerçeveleme olarak ayarlanırsa, CRC-4 deseni gerekir).
