Basitleştirilmiş Ethernet'ten Çoklu E1 Dönüştürücüye (RB003)

RB003 serisi, MAC çerçevelerinden 1 – 16 E1 hatlarına dönüşümü destekleyen IP over TDM dönüştürücüdür. Maksimum bit hızı 31.68Mbps'dir (16E1 hatları). Sadece E1 hattının ve Ethernet arayüzünün alarmlarını ve durumunu gelişmiş yönetim fonksiyonlarıyla birlikte sağlamakla kalmaz, aynı zamanda CLI komutları aracılığıyla Yerel/uzaktan izleme ve yönetimi de destekler. Düşük güç tüketimi, yüksek entegrasyon ve iyi stabilite ile telekomünikasyon, elektrik enerjisi ve finans alanları gibi erişim ağlarındaki uygulamalar için maliyet açısından rekabetçi bir çözümdür.

Uluslararası standartlara uygun olan cihaz, aynı standartları benimseyen diğer satıcıların ürünleriyle iletişim kurabilir.

Basitleştirilmiş Ethernet'ten Çoklu E1 Dönüştürücüye (RB003) Teknik Özellikleri

• 1U yüksekliğinde, 19 inçlik kompakt tasarım ve standart rafa monte edilebilir
• 1~ 16 E1 üzerinden Ethernet şeffaf iletimi gerçekleştirir
• E1 arayüzü
• G.703'e uygun, dengeli/dengesiz seçilebilir 4/8/16 E1 arayüzleri sağlar
• Jitter toleransı, jitter transfer karakteristiği ve jitter üretimi ITU-T G.823 ve G.742 önerilerine tamamen uygundur
• Yük taşımak için kullanılan E1 kanallarının otomatik olarak kaldırılmasını ve kurtarılmasını destekler. LOS, AIS, LOF, LOMF gibi acil alarmı olan E1 kanalları otomatik olarak kaldırılır ve bu süre zarfında bazı Ethernet paketleri kaybolabilir; arıza giderildiğinde devam ettirilir
• 16 E1'den herhangi ikisi arasındaki fark gecikmesi 220 ms'ye kadar olabilir; Gerçek diferansiyel gecikme 220 ms'yi aştığında, alarm üretilir ve Ethernet kesilir
• Yerel ve uzak taraftaki E1'ler (E1 haritası) keyfi olarak düzenlenebilir
• Ethernet arayüzü
• 4 paylaşımlı Ethernet arayüzü, 4 elektrikli Ethernet arayüzü (FE) veya 3 FE artı bir optik Ethernet arayüzü (FX) sağlar, IEEE802.3 seri standardıyla uyumludur
• FE arayüzü, 100M tam/yarı çift yönlü, 10M tam/yarı çift yönlü modda çalışabilen otomatik müzakereyi destekler
• FX arayüzü, 100M tam/yarı çift yönlü modda çalışabilen otomatik müzakereyi destekler
• 1024 MAC adres tablosu ve 5 dakikalık eskitme süresi
• 64 ile 1916 bayt arasında uzunluktaki çerçeveleri kabul eder (aksi takdirde filtreleme)
• 5 yaşlandırma süresine sahip MAC adresi dinamik öğrenme işlevini destekler dakika
• Akış kontrolünü destekler
• ITU-T standartlarına uygundur
• ITU-T G.7041'de belirtilen GFP-F kapsülleme
• ITU-T G.7043'te belirtilen sanal birleştirme (VCAT)
• ITU-T G.7042'de belirtilen Bağlantı Kapasitesi Ayarlama Şeması (LCAS)
• ITU-T G.8040'ta belirtilen tek E1 kanalına GFP çerçeve eşleme
• ITU-T G.7043'te belirtilen nxE1 kanalına GFP çerçeve eşleme
• Yedek güç kaynağı, güç tüketimi 8W'tan azdır
• -48V DC tek güç erişimi
• 220V AC tek güç erişimi
• 220V AC çift güç erişimi
• -48V DC çift güç erişimi
• -48V DC&220V AC çift güç erişimi

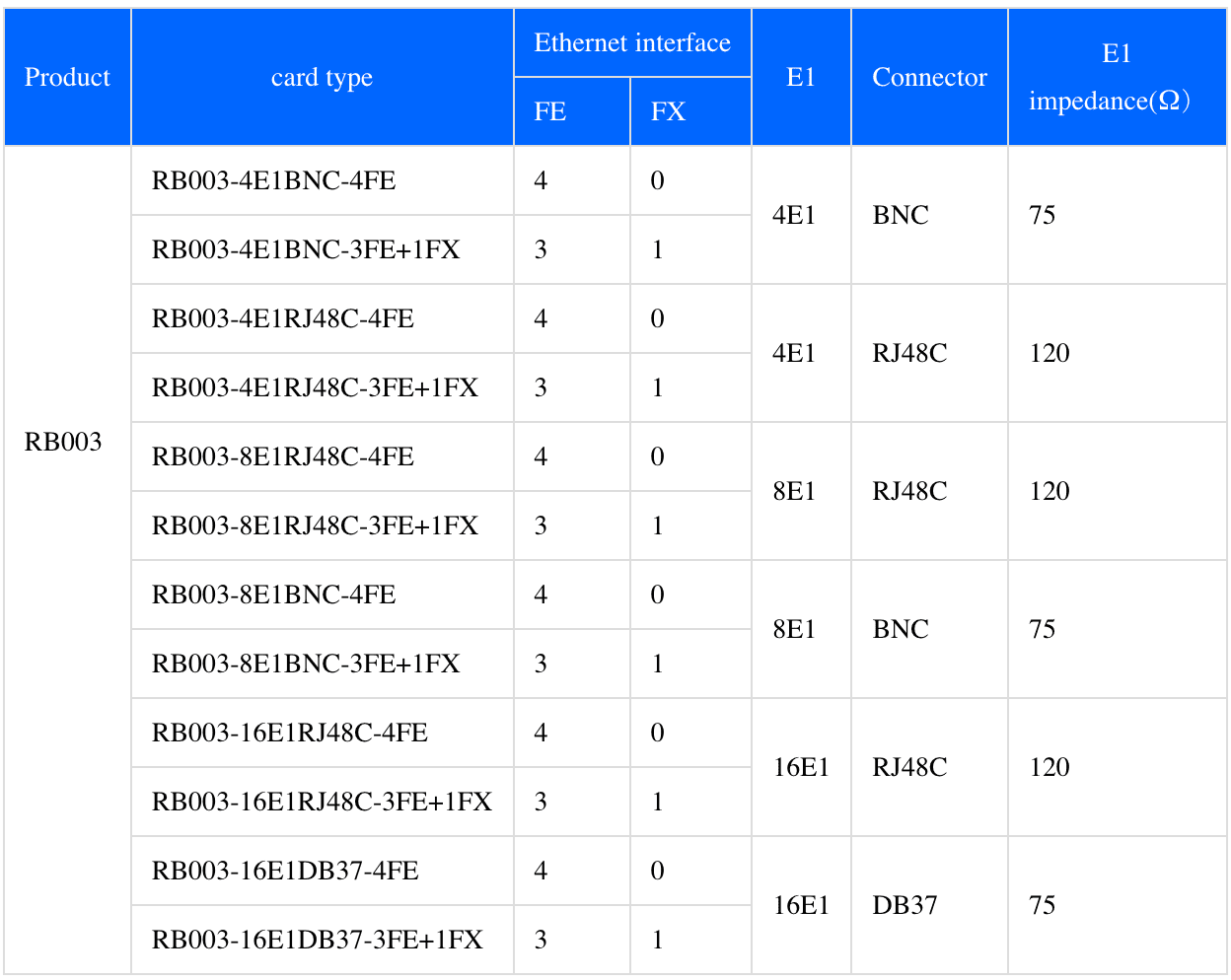

Ürün Seçenekleri

Basitleştirilmiş Ethernet'ten Çoklu E1 Dönüştürücüye (RB003) Uygulama Yöntemi

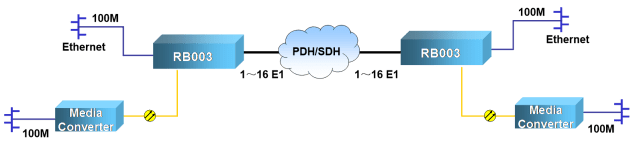

Şekil, tipik bir noktadan noktaya uygulamayı göstermektedir. RB003 sistemiyle Ethernet 1~16E1s üzerinden aktarılır. Uluslararası standartlara uygun olan RB003, aynı standartları benimseyerek farklı satıcıların ürünleriyle iletişim kurabilir.

RB003'ün yalnızca noktadan noktaya uygulamayı destekleyebileceğini unutmayın.
