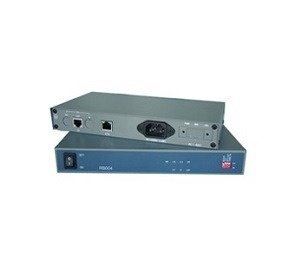

Ethernet'ten E1 Dönüştürücü (RB004)

RB004, bir bakır hızlı Ethernet arayüzü ve bir 75Ω/120Ω E1 arayüzü* olan bir Ethernet'ten E1 dönüştürücüdür. Ultra kompakt, uygun maliyetli ve düşük güç tüketimiyle öne çıkar ve ağ erişimi, şeffaf LAN hizmeti ve LAN uzantısı gibi uygulama alanları için idealdir.

*75Ω/120Ω empedansının isteğe bağlı olduğunu ve siparişten önce beyan edilmesi gerektiğini unutmayın.

Ethernet'ten E1 Dönüştürücü (RB004) Teknik Özellikleri

• E1 kablosu üzerinden 10M/100M Ethernet iletimi gerçekleştirir
• Ethernet arayüzü
• IEEE 802.3/802.3u ile uyumlu, RJ45 konnektörünü benimseyen, 100M tam/yarı çift yönlü, 10M tam/yarı çift yönlü modda çalışabilen
• otomatik anlaşmayı destekleyen bir hızlı Ethernet arayüzü
• Kötü CRC paketleri, küçük paketler (64 bayttan az) veya büyük paketler (2031 bayttan fazla) gibi yasa dışı çerçeveler atılabilir
• Tam çift yönlü modda PAUSE akış kontrol yeteneği
• Otomatik MDI/MDX işlevi
• E1 Arayüzü
• Bit hızı 2.048Mbit/s'dir
• ITU-T G.703 ile uyumlu, isteğe bağlı 75Ω/120Ω empedanslı bir E1 arayüzü
• Kapsülleme
• HDLC'yi destekler RJ017* ile uyumlu kapsülleme
• ITU-T G.7041 standardına uygun GFP-F kapsüllemesini destekler
• Uzak döngü ve Gömülü BERT (Bit Hata Oranı Test Cihazı) test fonksiyonu
• LOS, LOF, AIS ve CV gibi gerekli E1 alarm göstergeleri

RJ017, İsrail'deki RAD Data Communications tarafından üretilen bir Ethernet köprü çipidir.

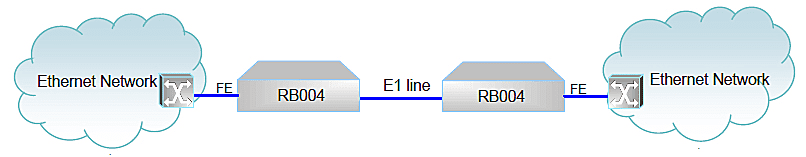

Ethernet'ten E1 Dönüştürücü (RB004) Uygulama Yöntemi
