Gigabit Ethernet'ten STM-4 Dönüştürücü (RB006)

RB006, üç gigabit Ethernet arayüzü (2 elektrik ve 1 optik Ethernet arayüzü) ve 2 STM-4 arayüzü sağlayan VLAN TAG işlevine sahip kompakt ve yüksek performanslı Gigabit Ethernet'ten STM-4 dönüştürücüdür. ITU-T G.7041 ve G.7042 uyumlu EoSDH (SDH üzerinden Ethernet) teknolojisini benimseyerek, RB006, bant genişliği 1~8 VC4 arasında esnek bir şekilde yapılandırılabilen bir VCG sağlar, 2+0 modunda (iki STM-4 arayüzü bağımsız olduğunda), 3 Ethernet arayüzü 1112Mb/s'ye (8 VC4) kadar paylaşır.

Düşük güç tüketimi, yüksek entegrasyon ve iyi kararlılık ile RB006, noktadan noktaya uygulamayı destekler, ağ erişimi, şeffaf LAN hizmeti ve LAN uzantısı gibi uygulamalar için maliyet açısından rekabetçi bir çözümdür.

Gigabit Ethernet'ten STM-4 Dönüştürücü (RB006) Teknik Özellikleri

• Standart 19 İnç Raf, 1U yükseklik
• Optik arayüz
• İki STM-4 optik arayüz, LC tipi SFP modülü ve sıcak takılabilir
• Hat bit hızı 622Mb/s'dir, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• SFP MSA (INF-8074i), ITU-T G.695, FC-PI V2.0 standartları
• Operatörleri yaralanmaktan korumak için Otomatik Lazer Kapatma (ALS) özelliğini destekler
• Uzaktan Güç Kesme Algılama (RPD) işlevini destekler
• Ethernet arayüzü
• IEEE802.3 seri standardıyla uyumlu bir optik Gigabit Ethernet arayüzü ve iki elektrikli Gigabit Ethernet arayüzü
• Elektrikli gigabit Ethernet arayüzleri RJ45 konnektörünü benimser, 1000M tam çift yönlü, 100M tam/yarım çift yönlü, 10M tam/yarım çift yönlü çalışabilen otomatik anlaşmayı destekler mod
• Optik gigabit Ethernet arayüzü, 1000M tam çift yönlü modda çalışabilen 1.25G SFP modülünü benimser, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• Beklenmeyen iletim hattı geri döngüsü durumunda Ethernet çerçevelerinin geri dönmesini önlemek için benimsenen tescilli teknik (patenti bekleniyor)
• Tekli yayın, çoklu yayın ve yayın çerçevesini destekler
• Akış denetimi ve yayın fırtınası filtreleme denetimini destekler
• İsteğe bağlı 12s / 300s yaşlanma süresi yapılandırılabilir, varsayılan 300s'dir
• MAC adresi dinamik öğrenme işlevini destekler
• 64 ile 9720 bayt arasında uzunluğa sahip çerçeveleri kabul eder (aksi takdirde filtreleme)
• Port tabanlı VLAN ve IEEE802.1Q etiket tabanlı VLAN'ı destekler
• QinQ'yu (Çift Etiketli VLAN) destekler
• Port hız denetimini destekler
• Performans istatistiği sağlar her Ethernet arayüzü
• Zamanlama modu
• Dahili zamanlama kaynağından izleme, ITU-T G.813 standardına uygundur
• STM-4 optik hat zamanlama kaynağından izleme (T11, T12)
• Zamanlama kaynakları alarmlara, SSM değerlerine, frekans ofsetine ve kaynakların önceden ayarlanmış önceliğine göre değiştirilebilir veya doğrudan zorla değiştirilebilir
• Yol Koruması
• 1+1 yol korumasını ve 2+0 korumasız modunu destekler
• 50 ms'den az kurtarma süresiyle 1+1 yol korumasını destekler
• 1+1 doğrusal tek yönlü/çift yönlü Multiplex Bölüm koruması (MSP)
• Otomatik koruma anahtarını ve manuel koruma anahtarını destekler
• Sanal birleştirme
• 1~8 VC4 sanal birleştirmeyi destekler
• Maksimum tolere edilen diferansiyel gecikme 252 ms'dir
• Hem LCAS hem de LCAS olmayan modları sağlar
• ITU-T standartlarına uygundur
• GFP-F kapsülleme, ITU-T G.7041 önerisiyle uyumludur
• Sanal birleştirme (VCAT) ve Bağlantı Kapasitesi Ayarlama Şeması (LCAS) önerisi G.7042
• NE Yönetimi
• CLI yönetimi için seri yönetim arayüzü (KONSOL) ve Ethernet yönetim arayüzü (EMU) sağlar
• C/S mimarisine dayalı RAYVIEW ağ yönetim platformunu destekler.
• SNMP_V1 ve SNMP_V2 protokolünü destekler.
• Mevcut trafiği bozmadan yerel ve uzaktan aygıt yazılımı çevrimiçi güncellemesini destekler
• Yerel ve uzaktan yönetim için gömülü DCN kanalını destekler
• Alarmları ve durumu gerçek zamanlı olarak izleme
• Güç tüketimi 10W'tan az olan yedekli güç kaynağı
• -48V DC tek güç erişimi
• -48V DC çift güç erişimi
• 220V AC tek güç erişimi
• 220V AC çift güç erişimi
• -48V DC+220V AC çift güç erişimi

Gigabit Ethernet'ten STM-4 Dönüştürücü (RB006) Uygulama Yöntemi

Noktadan Noktaya Uygulama

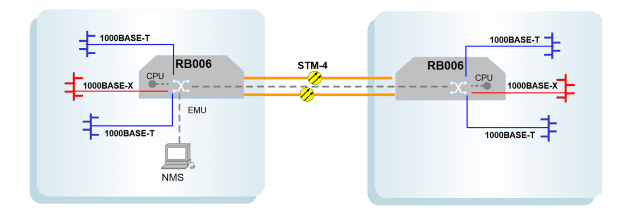

RB006 noktadan noktaya uygulamayı destekler, yerel ve uzaktan yönetim için gömülü DCN kanalını destekler. Şekil 3-1'de gösterildiği gibi, hem uzaktan yönetim hem de Ethernet verileri SDH ağı üzerinden yerel tarafa iletilir, VLAN sınıflandırması ile tüm yönetim bilgileri yerel merkezin NMS'si tarafından kontrol edilebilir. Not: her NE'nin bir IP'ye ihtiyacı vardır.
