Ethernet'ten E1 Dönüştürücü (RB007)

RB007, 4 bakır hızlı Ethernet arayüzü ve bir 75Ω&120Ω E1 arayüzüne sahip bir Ethernet'ten E1 dönüştürücüdür, mükemmel yönetim işlevleri gerçekleştirmek için CLI komutunu ve SNMP_V1&V2 protokolünü destekler. Ağ erişimi, şeffaf LAN hizmeti ve LAN uzantısı gibi uygulama alanları için ideal olan ultra kompakt, uygun maliyetli ve düşük güç tüketimi ile öne çıkar.

Ethernet'ten E1 Dönüştürücü (RB007) Teknik Özellikleri

• 1U yüksekliğinde ve 19 inç genişliğinde standart raf
• Ethernet arayüzü
• IEEE 802.3/802.3u ile uyumlu dört hızlı Ethernet arayüzü, RJ45 konnektörünü benimser, 100M tam/yarı çift yönlü, 10M tam/yarı çift yönlü modda çalışabilen otomatik anlaşmayı destekler
• Tekli yayın, çoklu yayın ve yayın çerçevesi
• 64 ile 1536/2031 bayt arasındaki uzunluktaki çerçeveleri kabul eder (aksi takdirde filtreleme)
• PAUSE akış kontrolü ve yayın fırtınası filtreleme kontrolü.
• Otomatik MDI/MDX işlevi
• 2K MAC adres tablosu
• MAC adresi dinamik öğrenme işlevini destekler
• Port tabanlı VLAN ve IEEE802.1Q etiket tabanlı VLAN'ı destekler
• VLAN tablosu kapasitesi 15'tir
• Port hız kontrolünü destekler
• Port yansıtmayı destekler.
• Her Ethernet arayüzü için performans istatistiği sağlar
• Mükemmel Ethernet döngü işleme
• E1 Portu
• Hem BNC arayüzünü (75Ω) hem de RJ48C arayüzünü (120Ω) destekler
• Çerçevesiz mod için 2,048 Mb/s, HDLC çerçeveli modda, N×64 kbit/s (N=1~31) bit hızı ayarlanabilir ve PCM30/PCM31 modu isteğe bağlıdır
• Kapsülleme
• ITU-T G.7041 önerisiyle uyumlu GFP-F kapsülleme
• RJ017 ile uyumlu HDLC kapsülleme
• E1 döngüsü ve Gömülü BERT (Bit Hata Oranı Test Cihazı) test işlevi
• Bağlantı Hatası Geçiş işlevini (LFP) destekler, E1 LOS\LOF\AIS\E1-RAL oluştuğunda, Ethernet arayüzü LINKDOWN olabilir
• Yönetim
• Bir RS232 yönetimi CLI yönetimi için kullanılan arayüz(KONSOL)
• Yönetim arayüzü olarak Ethernet arayüzlerinden herhangi biri(FE1~FE4), SNMP_V1 ve SNMP_V2 protokolünü destekler
• LOS, LOF, AIS ve CV gibi gerekli E1 alarm göstergeleri
• Zaman yönetimi işlevini destekler
• Sıcak yedek gücü destekler, güç tüketimi 5W'tan azdır
• -48V DC tek güç erişimi;
• -48V DC çift güç erişimi;
• 220V AC tek güç erişimi;
• 220V AC çift güç erişimi;
• -48V DC+220V AC çift güç erişimi;

Ethernet'ten E1 Dönüştürücü (RB007) Uygulama Yöntemi

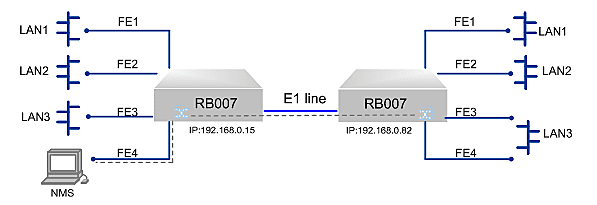

Noktadan Noktaya Uygulama

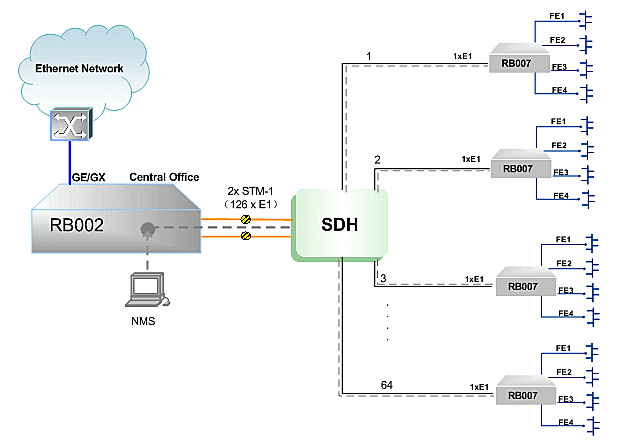

Toplama Uygulaması
