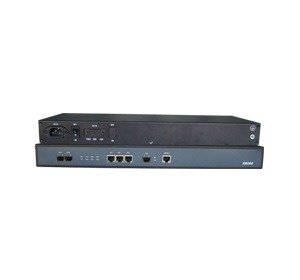

RB008 Çift-VCG Kanallı Gigabit Ethernet Dönüştürücü (RB008)

RB008, IEEE 802.3 serisi standardına uygun 4 gigabit Ethernet arayüzü (3 bakır ve 1 fiber Ethernet arayüzü) ve 2 STM-1 optik arayüzü sağlayan, 1+1 optik yol korumasını ve 2+0 modunu destekleyen çift VCG kanallı bir gigabit ethernet dönüştürücüsüdür. 1+1 modunda, 4 Etherent arayüzü bir VCG'yi paylaşır ve bant genişliği bir VC4'tür (139Mb/s). 2+0 modunda, 4 Ethernet arayüzü iki VCG kanalını paylaşır ve bant genişliği iki VC4'tür. Bu nedenle, GFP ve EoS teknolojisiyle RB008, STM-1 opsiyonel hattı üzerinden iki 139Mb/s Ethernet trafik iletimi gerçekleştirebilir.

RB008 Çift-VCG Kanallı Gigabit Ethernet Dönüştürücü (RB008) Teknik Özellikleri

• 1U yükseklik, 19 inç, 155 mm derinlik ile kompakt tasarım ve standart rafa monte edilebilir
• Optik arayüz
• İki STM-1 optik arayüz; SFP optik modül (LC arayüz); Sıcak takılabilir
• Hat bit hızı 155 Mb/s, tek mod, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• Optik modülün durumu için gerçek zamanlı algılamayı destekler
• Operatörleri yaralanmaktan korumak için Otomatik Lazer Kapatma'yı (ALS) destekler
• Uzaktan Güç Kapatma Algılama (RPD) işlevini destekler
• Ethernet arayüzü
• IEEE802.3 seri standardıyla uyumlu bir fiber gigabit Ethernet arayüzü ve üç bakır gigabit Ethernet arayüzü;
• Bakır gigabit Ethernet arayüzleri RJ45 konnektörünü benimser, 1000M tam çift yönlü, 100M tam/yarım çift yönlü, 10M tam/yarım çift yönlü modda çalışabilen otomatik anlaşmayı destekler; otomatik MDI/MDX işlevini destekler
• Fiber gigabit Ethernet arayüzü 1000M tam çift yönlü modda çalışabilen 1.25G SFP modülünü benimser, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• İki WAN portu (içeride ve görünmez) sağlar, her biri ayrı ayrı bir VCG'ye karşılık gelir, her VCG'nin bant genişliği bir VC4'tür.
• Yönetim Arayüzü
• GE1-3, GX4'ün herhangi biri Ethernet yönetim arayüzü (EMU) olarak kullanılabilir
• Bir seri yönetim arayüzü (KONSOL) sağlar
• Bant içi yönetimi elde etmek için gömülü DCN yönetim kanalını destekler
• Ethernet Anahtar köprüsü
• Tekli yayın, çoklu yayın ve yayın çerçevesini destekler
• 802.3x akış kontrolünü ve yayın fırtınası filtreleme kontrolünü destekler*
• 8K MAC adres tablosu, isteğe bağlı 12sn / 300sn yaşlanma süresi yapılandırılabilir, varsayılan 300sn'dir
• MAC adresi dinamik öğrenme işlevini destekler
• 256 öğeli statik MAC adresi yapılandırmasını destekler
• 64 ile 1552/2048 bayt arasında uzunluğa sahip çerçeveleri kabul eder (aksi takdirde filtreleme)
• Port tabanlı VLAN ve IEEE802.1Q etiket tabanlı VLAN'ı destekler
• QinQ'yu (Çift Etiket) destekler VLAN)
• 4K öğeye kadar VLAN tablosunu destekler
• WAN ve LAN portu için Bağlantı Toplamasını destekler, 4'e kadar bağlantı toplama grubunu destekler
• IEEE 802.1P QoS'u destekler
• Port Yansıtmayı destekler
• Dinamik ARL Tablosu Öğrenme ve Aramayı destekler
• Port hızı denetimini destekler
• Her Ethernet arayüzü için performans istatistiği sağlar;
• Loop back
• STM-1 optik loopback'in hat tarafına doğru VC4 kanalını destekler
• 50ms'den daha kısa anahtarlama süresiyle 1+1 yol korumasını ve Otomatik Koruma Anahtarını (APS) destekler
• 2+0 modunu destekler, mevcut iletim bant genişliği 2 VC4'e kadar olabilir
• ITU-T standartlarına uygundur
• GFP-F kapsülleme, ITU-T G.7041 önerisiyle uyumludur
• NE Yönetimi
• Basit Ağ Yönetim Protokolünü (SNMP) destekler, V1 ve V2C protokolüyle uyumludur
• Mevcut trafiği bozmadan FTP protokolünü ve ürün yazılımını çevrimiçi indirmeyi destekler
• Alarmları ve durumu gerçek zamanlı olarak izleme
• Sıcak yedek gücü destekler, güç tüketimi 10W'tan azdır
• -48V DC tek güç erişimi
• 220V AC tek güç erişimi
• -48V DC+220V AC çift güç erişimi

*Not:

Giriş portu yansıtma işlevi yalnızca hem yayın strom filtreleme işlevi hem de giriş portu hız kontrol işlevi kapalı olduğunda kullanılabilir.

RB008 Çift-VCG Kanallı Gigabit Ethernet Dönüştürücü (RB008) Uygulama Yöntemi

RB008 noktadan noktaya uygulamayı destekler. 1+1 modunda, 4 Etherent arayüzü bir VCG'yi paylaşır ve bant genişliği bir VC4'tür (139Mb/s). 2+0 modunda, 4 Ethernet arayüzü iki VCG kanalını paylaşır ve bant genişliği iki VC4'tür.

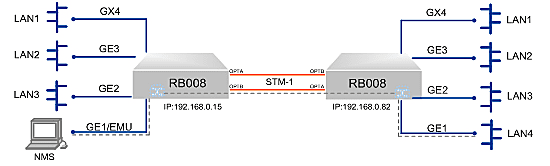

1 Noktadan Noktaya Uygulama
