Kompakt Gigabit Ethernet Toplayıcı (RB009)

RB009, ters çoklama ve VLAN TAG işlevine sahip bir Gigabit Ethernet toplayıcısıdır; IEEE 802.3 serisi standardına uygun üç gigabit Ethernet arayüzü (2 elektriksel ve 1 optik Ethernet arayüzü) ve 24'e kadar E1 arayüzü sağlar. Ethernet verilerini GE portundan ayırabilir (taşınan VLAN Etiketi farklı VCG kanallarına karşılık gelir), bunları EoPDH sinyaline ve ardından E1 sinyaline kapsülleyebilir; ters yönde, Ethernet verilerini E1 sinyalinden ayırabilir, bunları GE portuna toplayabilir.

RB009 16 VCG kanalını destekler ve her VCG kanalı tek E1 modunda veya Çoklu-E1 dönüşüm modunda bağımsız olarak çalışacak şekilde yapılandırılabilir, Tek E1 dönüşüm modunda, her kanal bant genişliği bir E1'dir; Çoklu-E1 dönüşüm modunda, her kanalın maksimum bant genişliği 16 E1'dir.
RB009 trafik yakınsak ağında kullanılabilir, noktadan çok noktaya uygulamayı destekler; RS232 tipi üzerinden basit CLI komutuna dayalı NE yönetimini destekler; bu arada, SNMP_V1 ve SNMP_V2 protokolünü destekler, cihaz yapılandırması, yönetimi ve bakımı için kolay olan C/S mimarisine dayalı RayView ağ yönetim platformunu destekler.

ITU-T G.7041, G.7042, G.7043 ve G.8040 standartlarına uygun EoPDH (Ethernet over PDH) teknolojisi ile RB009, aynı standartları benimseyen diğer satıcıların ürünleriyle iletişim kurabilir.

Kompakt Gigabit Ethernet Toplayıcı (RB009) Teknik Özellikleri

1U yükseklik, 19 inç, 205 mm derinlik ile kompakt tasarım ve standart rafa monte edilebilir.

E1 arayüzü

• G.703'e uygun 8/16/24 E1 arayüzleri sağlar ve dengeli/dengesiz seçilebilir
• Jitter toleransı, jitter transfer karakteristiği ve jitter üretimi ITU-T G.823 ve G.742 önerilerine tamamen uygundur
• E1 hat döngüsünü ve cihaz döngüsünü destekler
• E1 BERT işlevini destekler

Ethernet arayüzü

• IEEE802.3 seri standardıyla uyumlu bir fiber gigabit Ethernet arayüzü ve iki bakır gigabit Ethernet arayüzü;
• Bakır gigabit Ethernet arayüzleri RJ45 konnektörünü benimser, 1000M tam çift yönlü, 100M tam/yarım çift yönlü, 10M tam/yarım çift yönlü modda çalışabilen otomatik anlaşmayı destekler;
• Fiber gigabit Ethernet arayüzü, 1000M tam çift yönlü modda çalışabilen 1.25G SFP modülünü benimser, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır);
• Beklenmeyen iletim hattı geri döngüsü durumunda Ethernet çerçevelerinin geri dönmesini önlemek için benimsenen tescilli teknik (patenti bekleniyor);
• Tekli yayın, çoklu yayın ve yayın çerçevesini destekler;
• Akış denetimi ve yayın fırtınası filtreleme denetimini destekler;
• İsteğe bağlı 12s / 300s yaşlanma süresi yapılandırılabilir, varsayılan 300s'dir;
• MAC adresi dinamik öğrenme işlevini destekler;
• 64 ile 1552 bayt arasında uzunluğa sahip çerçeveleri kabul eder (aksi takdirde filtreleme);
• Bağlantı noktası tabanlı VLAN ve IEEE802.1Q etiket tabanlı VLAN'ı destekler;
• Her Ethernet arayüzü için performans istatistiği sağlar;
• QinQ'yu (Çift Etiketli VLAN) destekler;
• LAN portu için port hızı kontrolünü destekler

Ethernet kapsülleme

• Tek E1 modunda, ITU-T G.7041 önerisiyle uyumlu GFP-F kapsülleme ve RJ017 ile uyumlu HDLC kapsüllemeyi destekler, HDLC kapsülleme altında çerçeveli PCM31/çerçevesiz modunu destekler;
• Çoklu E1 dönüştürme modunda, GFP-F kapsüllemeyi destekler;

Uzak ekipmanla iletişim

• Tekli E1 modunda, uzak RB004/RB005 dönüştürücüyle iletişimi destekler ve ekipman diğer satıcıdan aynı Ethernet kapsüllemesini benimser;
• Çoklu E1 dönüştürme modunda, uzak REOP serisi, RB003 dönüştürücüyle iletişim kurabilir ve ekipman diğer satıcıdan aynı Ethernet kapsüllemesini benimser;

ITU-T standartlarına uygundur

• GFP-F kapsülleme, ITU-T G.7041 önerisiyle uyumludur;
• Sanal birleştirme (VCAT) ve Bağlantı Kapasitesi Ayarlama Şeması (LCAS) önerisi G.7042;
• Ethernet'ten nxE1 eşleme önerisi G.7043;
• Ethernet'ten tek E1 eşleme önerisi G.8040;

NE Yönetimi

• Basit Ağ Yönetim Protokolünü (SNMP) destekler, V1 ve V2C protokolüyle uyumludur;
• Mevcut trafiği bozmadan FTP protokolünü ve ürün yazılımını çevrimiçi indirmeyi destekler;
• RB003, RB004, RB005 ve REOP için uzaktan yönetimi destekler, ayrıca RB005 veya REOP üzerinden TS1000 protokolüyle uzak medya dönüştürücüsünü yönetebilir;
• Alarmları ve durumu gerçek zamanlı olarak izleme;

Sıcak yedek gücü destekler, güç tüketimi 20W'tan azdır

• -48V DC tek güç erişimi;
• -48V DC çift güç erişimi;
• 220V AC tek güç erişimi;
• 220V AC çift güç erişimi;
• -48V DC+220V AC çift güç erişimi.

Kompakt Gigabit Ethernet Toplayıcı (RB009) Uygulama Yöntemi

RB009 noktadan çok noktaya ağ uygulamasını destekler; uzaktan kumanda, çeşitli bant genişliği gereksinimlerini karşılamak için REOP serisi, RB003, RB004 ve RB005 ekipmanı olabilir. Her RB009 en fazla 24 E1 ve 16 VCG kanalını destekler. Uygulamada, her uzak kullanıcının Ethernet hizmeti farklı VCG kanalları tarafından taşınabilir, her VCG 1~16 E1 esnekliğine atanabilir ve 16 VCG kanalının toplam bant genişliği 24E1'i geçemez.

Ayrıca, REOP4/8/16 serisi bir VCG kanalı ve 4/8/16 E1'e sahip bir 3FE+1FX veya 4FE dönüştürücüdür, SNMP ve CLI yönetimini destekler; RB003 bir VCG kanalı ve 4/8/16 E1'e sahip bir 3FE+1FX veya 4FE dönüştürücüdür, yalnızca CLI yönetimini destekler; RB004, bir VCG kanalı ve bir E1'e sahip tek bir FE dönüştürücüdür; RB005, bir VCG kanalı ve bir E1'e sahip tek bir FX dönüştürücüdür.

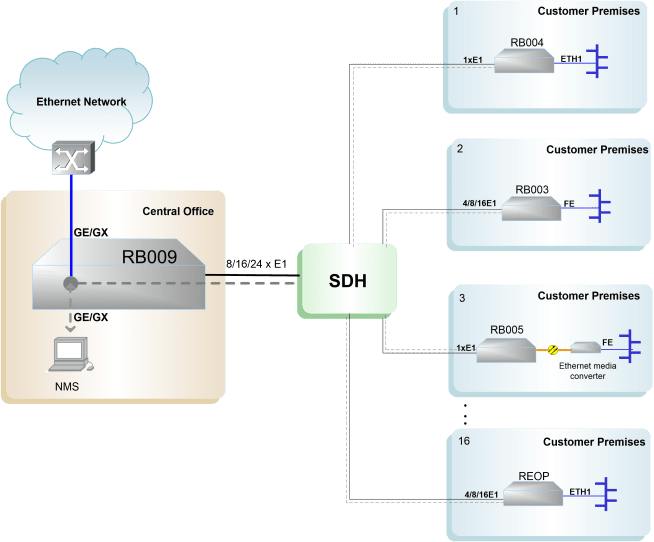

Şekil 3-1'de gösterildiği gibi, EoPDH ve VLAN teknolojisiyle, uzak Ethernet hizmeti RB009 tarafından servis merkezine (Yönlendirici) iletilebilir ve birleştirilebilir; RB009 ayrıca E1 yönetim kanalını destekler, uzak Ethernet yönetim verileri E1 yönetim kanalı tarafından iletilebilir ve daha sonra yerel RB009'a birleştirilebilir, böylece tüm yönetim bilgileri yerel NMS tarafından kontrol edilebilir.
