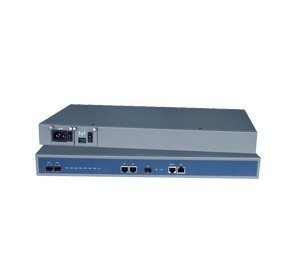

Kompakt Gigabit Ethernet Toplayıcı (RB002)

RB002, ters çoklama ve VLAN TAG işlevine sahip bir Gigabit Ethernet toplayıcısıdır; IEEE 802.3 serisi standardına uygun üç gigabit Ethernet arayüzü (2 elektriksel ve 1 optik Ethernet arayüzü) ve 2 STM-1 arayüzü sağlar. Ethernet verilerini GE portundan ayırabilir (taşınan VLAN Etiketi farklı VCG
kanallarına karşılık gelir), bunları EoPDH sinyaline kapsülleyebilir, bunları E1'e ve ardından SDH sinyaline eşleyebilir; ters yönde, Ethernet verilerini E1 sinyalinden, ardından SDH sinyalinden eşleyebilir, bunları GE portuna toplayabilir. Böylece, Ethernet verilerinin SDH ağı üzerinden verimli bir şekilde iletilmesini sağlayabilir.

RB002, ana karta gömülü bir 16VCG Ethernet toplama modülü, takılabilir üç 16 VCG Ethernet toplama modülü ve çeşitli uygulama gereksinimlerini karşılamak için çeşitli isteğe bağlı güç kartlarıyla modüler bir sistem olarak tasarlanmıştır. RB002, tek E1 modunu ve Çoklu-E1 dönüşüm modunu destekler ve bu iki mod aynı anda çalışabilir. En fazla 64 VCG kanalını destekler (her modül 16 kanalı destekler), Tek E1 dönüşüm modunda, her kanal bant genişliği bir E1'dir; Çoklu-E1 dönüşüm modunda, her kanalın maksimum bant genişliği 16 E1'dir, 1+0 modunda (iki STM-1 arayüzü bağımsız olduğunda), 64 VCG 126 E1 paylaşır. RB002, trafik yakınsak ağda kullanılabilir, noktadan çok noktaya uygulamayı destekler; RS232 ve TELNET türü üzerinden CLI komutuna dayalı NE yönetimini destekler; bu arada, SNMP_V1 ve SNMP_V2 protokolünü destekler, cihaz yapılandırması, yönetimi ve bakımı için kolay olan C/S mimarisine dayalı ağ yönetim platformu RAYVIEW'i destekler. ITU-T G.7041, G.7042, G.7043 ve G.8040 standartlarına uygun EoPDH (Ethernet over PDH) teknolojisiyle RB002, aynı standartları benimseyen diğer tedarikçilerin ürünleriyle iletişim kurabilir.

Kompakt Gigabit Ethernet Toplayıcı (RB002) Teknik Özellikleri

• 1U yükseklik, 19 inç, 205 mm derinlik ile kompakt tasarım ve standart rafa monte edilebilir
• Optik arayüz
• İki STM-1 optik arayüz; SFP optik modül (LC arayüzü); Sıcak takma
• Hat bit hızı 155 Mb/s'dir, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• SFP MSA (INF-8074i), ITU-T G.695, FC-PI V2.0 standartlarına uygundur
• 1+1 optik korumayı ve 50 ms'den daha kısa kurtarma süresiyle Otomatik Koruma Anahtarını (APS) destekler
• Sorun giderme için büyük bir kolaylık olan optik geri döngü işlevi sağlar
• Operatörleri yaralanmaktan korumak için Otomatik Kiracı Kapatma'yı (ALS) destekler
• Uzaktan Güç Kesme Algılama (RPD) işlevini destekler
• Ethernet arayüzü
• IEEE802.3 seri standardına uygun bir optik Gigabit Ethernet arayüzü ve iki elektrikli Gigabit Ethernet arayüzü
•
  Elektrikli gigabit Ethernet arayüzleri RJ45 konnektörünü benimser, otomatik anlaşmayı destekler, bu da
• 1000M tam çift yönlü, 100M tam/yarı çift yönlü, 10M tam/yarı çift yönlü mod
• Optik gigabit Ethernet arayüzü, 1000M tam çift yönlü
• modunda çalışabilen 1000M SFP modülünü kullanır, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• Beklenmeyen optik döngü durumunda Ethernet çerçevelerinin geri dönmesini önlemek için benimsenen tescilli teknik (patenti bekleniyor)
• Tekli yayın, çoklu yayın ve yayın çerçevesini destekler
• Akış denetimi ve yayın fırtınası filtreleme denetimini destekler
• İsteğe bağlı 12sn / 300sn yaşlanma süresi yapılandırılabilir, varsayılan 300sn'dir
• MAC adresi dinamik öğrenme işlevini destekler
• 64 ile 1552 bayt arasında uzunluğa sahip çerçeveleri kabul eder (aksi takdirde filtreleme)
• Port tabanlı VLAN ve IEEE802.1Q etiket tabanlı VLAN
• Her Ethernet arayüzü için performans istatistiği sağlar
• Zamanlama modu
• Dahili zamanlama kaynağından izleme, ITU-T G.813 standardına uygundur
• STM-1 optik hat zamanlama kaynağından izleme (T11, T12)
• Zamanlama kaynakları alarmlara, SSM değerlerine, frekans ofsetine ve kaynakların önceden ayarlanmış
• önceliğine göre değiştirilebilir veya doğrudan zorla değiştirilebilir
• Yol Koruması
• 50 ms'den az kurtarma süresiyle 1+1 yol korumasını destekler
• Otomatik koruma anahtarını ve manuel koruma anahtarını destekler
• NE Yönetimi
• RS232 (KONSOL) portuna dayalı CLI komutunu destekler
• Ethernet yönetim (EMU) portuna (TELNET) dayalı CLI komutunu destekler
• Basit Ağ Yönetim Protokolünü (SNMP) destekler, V1 ve V2C protokolüyle uyumludur
• Mevcut trafik
• Alarmları ve durumu gerçek zamanlı olarak izleme
• EoPDH uzak ekipman
• Tek E1 dönüşüm modunda, GFP/HDLC kapsüllemeyi destekler; uzak RB-ME-I ve RB-MEFX-I dönüştürücüyle iletişimi destekler; uzaktan yönetimi destekler; HDLC kapsülleme altında,
• çerçeveli PCM31/çerçevesiz modu destekler
• Çoklu-E1 dönüşüm modunda, GFP kapsüllemeyi destekler; uzaktan REOP
• serisi ve RB003 dönüştürücüsüyle iletişim kurabilir, uzaktan yönetimi destekler
• ITU-T standartlarına uygundur
• GFP-F kapsülleme önerisi G.7041
• Sanal birleştirme (VCAT) ve Bağlantı Kapasitesi Ayarlama Şeması (LCAS) önerisi G.7042
• Ethernet'ten nxE1 eşleme önerisi G.7043
• Ethernet'ten tek E1 eşleme önerisi G.8040
• Sıcak yedek gücü destekler, güç tüketimi 20W'tan azdır
• -48V DC tek güç erişimi
• -48V DC çift güç erişimi
• 220V AC tek güç erişimi
• 220V AC çift güç erişimi
• -48V DC+220V AC çift güç erişimi

Kompakt Gigabit Ethernet Toplayıcı (RB002) Uygulama Yöntemi

RB002 noktadan çok noktaya ağ uygulamasını destekler; uzaktan kumanda REOP serisi, RB003, RB-ME-I ve RB-MEFX-I ekipmanı olabilir, çeşitli bant genişliği gereksinimlerini karşılar. Her RB002 en fazla 126 E1 ve 64 VCG kanalını destekler.

Uygulamada, her uzak kullanıcının Ethernet hizmeti farklı VCG kanalları tarafından taşınabilir, her VCG 1~16 E1 esnekliğine atanabilir ve 64 VCG kanalının toplam bant genişliği 126E1'i geçemez. Ayrıca, REOP4/8/16 serisi bir VCG kanalı ve 4/8/16 E1'e sahip bir 3FE+1FX veya 4FE dönüştürücüdür, SNMP ve CLI yönetimini destekler; RB003 bir VCG kanalı ve 4/8/16 E1'e sahip bir 3FE+1FX veya 4FE dönüştürücüdür, yalnızca CLI yönetimini destekler; RB-ME-I, bir VCG kanalı ve bir E1'e sahip tek bir FE dönüştürücüdür; RB-MEFX-I, bir VCG kanalı ve bir E1'e sahip tek bir FX dönüştürücüdür.

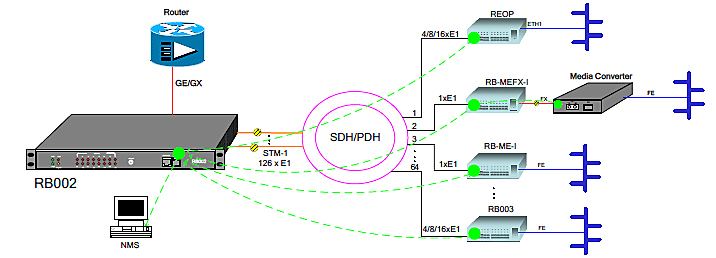

Şekilde gösterildiği gibi, EoPDH ve VLAN teknolojisiyle, uzak Ethernet hizmeti RB002 tarafından iletilebilir ve hizmet merkezine (Yönlendirici) birleştirilebilir; RB002 ayrıca E1 yönetim kanalını destekler, uzak Ethernet yönetim verileri E1 yönetim kanalı tarafından iletilebilir ve daha sonra yerel
RB002'ye birleştirilebilir, böylece tüm yönetim bilgileri yerel NMS tarafından kontrol edilebilir.
