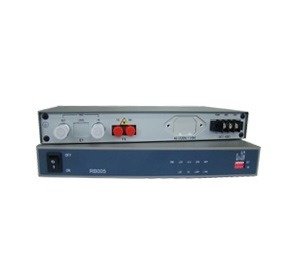

Optik Ethernet'ten E1 Dönüştürücü (RB005)

RB005, bir fiber hızlı Ethernet arayüzü ve bir 75Ω/120Ω E1 arayüzü* olan bir Ethernet'ten E1 dönüştürücüdür. Ultra kompakt, uygun maliyetli ve düşük güç tüketimiyle öne çıkar ve ağ erişimi, şeffaf LAN hizmeti ve LAN uzantısı gibi uygulama alanları için idealdir.

*: 75Ω/120Ω empedansının isteğe bağlı olduğunu ve siparişten önce beyan edilmesi gerektiğini unutmayın.

Optik Ethernet'ten E1 Dönüştürücü (RB005) Teknik Özellikleri

Yapı:

• E1 kablosu üzerinden 100M Ethernet iletimi gerçekleştirir.

Ethernet arayüzü:

• IEEE 802.3u ile uyumlu bir fiber hızlı Ethernet arayüzü, 100M tam çift yönlü modda çalışabilen SC/FC konnektörünü kullanır.
• Kötü CRC paketleri, küçük paketler (64 bayttan az) veya büyük paketler (1600 bayttan fazla) gibi yasa dışı çerçeveler atılabilir.
• Tam çift yönlü modda PAUSE akış kontrol yeteneği.

E1 Arayüzü:

• Bit hızı 2.048Mbit/s'dir.
• İsteğe bağlı 75Ω/120Ω empedanslı ITU-T G.703 ile uyumlu bir E1 arayüzü.

Kapsülleme:

• RJ017* ile uyumlu HDLC kapsüllemeyi destekler.
• ITU-T G.7041 standardına uygun GFP-F kapsüllemeyi destekler.
• Uzaktan döngü ve Gömülü BERT (Bit Hata Oranı Test Cihazı) test fonksiyonu.
• LOS, LOF, AIS ve CV gibi gerekli E1 alarm göstergeleri

*: RJ017, İsrail'deki RAD Data Communications tarafından üretilen bir Ethernet köprü çipidir.

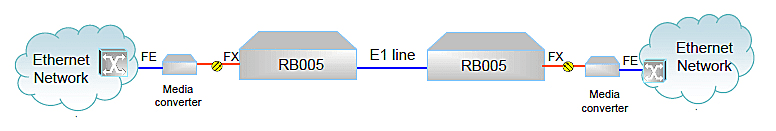

Optik Ethernet'ten E1 Dönüştürücü (RB005) Uygulama Yöntemi
