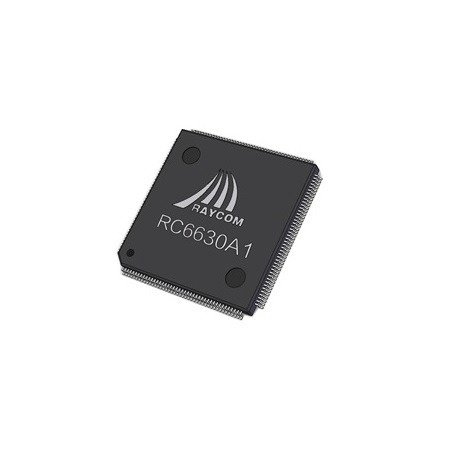

TDM Eşleyici Üzerinden 16 Kanal Ethernet (RC6630A1)

RC6630A1, TDM ağları üzerinden 16 yönden gelen Ethernet trafiğini toplamak için tasarlanmıştır. 16 fiziksel olarak izole edilmiş VCG (Sanal Kapsayıcı Grubu), 16 uzak terminale karşılık gelir. RC6630A1, EoPDH modu veya EoS modu olarak yapılandırılabilir ve kapsayıcı sırasıyla EoPDH için E1 ve EoS için VC-12'dir. ve her VCG'nin bant genişliği yapılandırılabilir. Maksimum bant genişliği EoPDH'de 16 E1 ve EoS'de 46 VC12 olabilir. ITU-T G.8040, G.707, G.7041, G.7042, G.7043 ve China Mobile'ın OAM gereksinimleri tamamen desteklenir.

RC6630A1, SDH optik veya E1 arayüzlerini desteklemek için RAYCOM'un RC7880/RC7883'üne Telecom-Bus ile arayüzlenebilir. RC6630A1, merkez ofiste Ethernet toplayıcı olarak kullanılabilir ve RAYCOM’un RC6116/RC6105 ve RC7222A2’leriyle veya aynı standartlara uyan diğer tedarikçilerin EoPDH/EoS ürünleriyle birlikte çalışabilir.

TDM Eşleyici Üzerinden 16 Kanal Ethernet (RC6630A1) Teknik Özellikleri

• Ethernet Arayüzü
• 16 SMII arayüzü 2 gruba ayrılmıştır; her grup 125MHz saat ve bir hizalama sinyali paylaşır.
• 100M tam çift yönlü, PAUSE denetimini destekler.
• TDM ağlarında geri döngü algılamayı destekler. Geri döngü sırasında MII çıkışı engellenir.
• TS-1000 çerçeve gönderme ve alma desteği sağlar ve mikroişlemci RC6630A1 aracılığıyla uzak Ethernet dönüştürücüyü yönetebilir.
• Maksimum çerçeve uzunluğu 2032 bayttır.
• Ethernet anahtarına/PHY'ye doğru geri döngüyü destekler.
• TDM Arayüzü
• Çift Telekom-Bus arayüzü (38,88MHz, nibble).
• İçeriye doğru Telekom-Bus geri döngüsünü destekler.
• TU-12/VC-12 1+1 koruma anahtarlamasını destekler.
• N2/J2 iletmeyi ve almayı destekler.
• Standart TU-12 işaretçi ve VC-12 POH işlemeyi destekler.
• G.704 E1 çerçeveleme işlemeyi destekler.
• SDRAM Arayüzü
• İki harici 4M x 16 SDRAM gerektirir.
• Saat frekansı: 131MHz.
• R/W işlemi için CL＝3.
• Her Ethernet kanalı için 512K baytlık patlama önleyici tampon sağlar.
• Mikroişlemci (MP) Arayüzü
• 13 adres biti olan Intel çoklu olmayan MP arayüzü.
• Yazma koruma kilidi sağlar.
• Ethernet Kapsülleme
• EoS ve EoPDH için GFP-F kapsüllemeyi destekler ve ITU-T G.7041 ile uyumlu CMF/CSF çerçevelerini işler.
• HDLC kapsülleme yalnızca tek E1 üzerinden Ethernet için geçerlidir ve China Mobile'ın HDLC OAM gereksinimlerini karşılar.
• Tek çerçeveli E1 üzerinden Ethernet durumunda, hem GFP-F hem de HDLC'yi destekler ve çerçevesiz E1 durumunda, yalnızca HDLC desteklenir.
• VCAT ve LCAS
• ITU-T G.7042 ve G.7043 ile uyumludur.
• SMII'den gelen 16 Ethernet trafiği, bire bir, 16 VCG'ye eşlenir.
• 16 VCG'nin konteyneri, EoPDH modu için E1 ve EoS modu için VC-12'dir.
• EoPDH modunda, 63 E1, 16 VCG tarafından paylaşılır ve herhangi bir VCG'nin bant genişliği, 63 E1 sınırını aşmadan 16 E1'e kadar olabilir. E1'ler arasındaki maksimum tolere edilebilir zaman gecikmesi farkı 220 ms'dir.
• EoS modunda 63 VC-12, 16 VCG tarafından paylaşılır ve herhangi bir VCG'nin bant genişliği, 63 VC-12 sınırını aşmadan 46 VC-12'ye kadar olabilir. VC12'ler arasındaki maksimum tolere edilebilir zaman gecikmesi farkı 112 ms'dir.
• LCAS/LCAS olmayan her VCG için
• bağımsız olarak ayarlanabilir.
• LCAS modunda bant genişliği, Ethernet verilerine zarar vermeden dinamik olarak ayarlanabilir.
• Ethernet'ten Tek E1 Dönüştürücü
• 16 Ethernet'ten tek E1 dönüştürücüyü entegre eder. Her dönüştürücü için çerçeveleme veya çerçeveleme olmayan modlar seçilebilir (çerçeveleme modunda 31 zaman aralığı)
• CRC-4 çoklu çerçeveleri işlenir.
• E1 Zamanlaması
• C-12/VC-12/TU-12'ye eşlenen E1, EoPDH modunda 38.88MHz Telecom-Bus yerel saatiyle senkronize edilir.
• Uzak Terminal Yönetimi
• Bant içi yönetim: İşlemci tarafından kontrol edilen GFP CMF çerçevesini ve HDLC OAM çerçevesini destekler.
• Bant dışı yönetim: Her VCG, G.704 çerçevesindeki ayrılmış bit (SA) üzerinden SA-HDLC veya SA-OCTET iletişim modunu seçebilir.
• SA-HDLC için, bir HDLC kanalı G.704'te seçilen SA bitlerinden (en fazla 5 bit) oluşur ve bu VCG için, HDLC tarafından kapsüllenen mesajlar aynı SA-HDLC'yi destekleyen uzak RC6116/RC6105'e iletilebilir.
• SA-OCTET için, G.704'teki seçili SA bitleri (5 bite kadar), belirli bir çok oktet formatında düzenlenir ve bu VCG için,
• Kullanıcı tarafından engellenen bit içeren Mesaj, aynı SA-OCTET'i destekleyen uzak RC6116/RC6105 ve RC7222A2'ye iletilebilir.
• QFP Kurşunsuz Paket (QFP256)
• Besleme Voltajı: 3,3V/1,8V
• Maksimum Güç Tüketimi: 1,5W

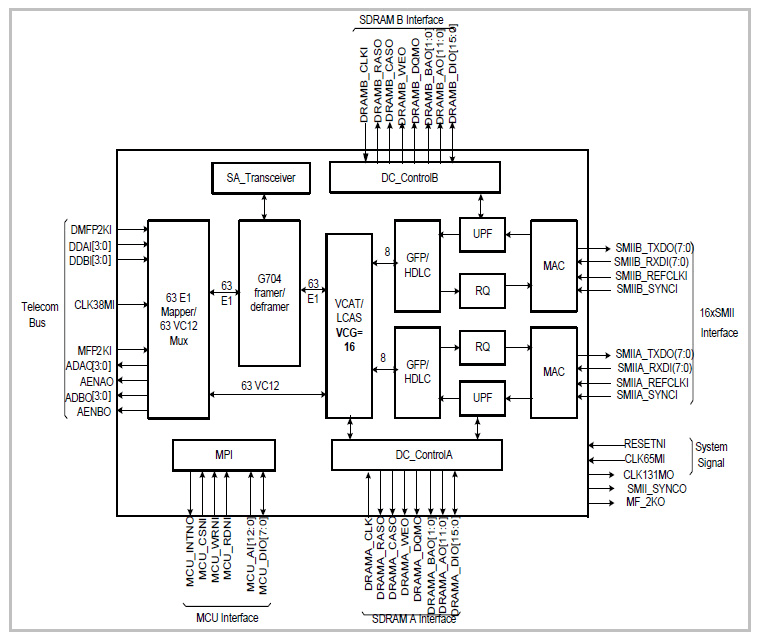

RC6630A1 Fonksiyonel Blok Diyagramı

TDM Eşleyici Üzerinden 16 Kanal Ethernet (RC6630A1) Uygulama Yöntemi

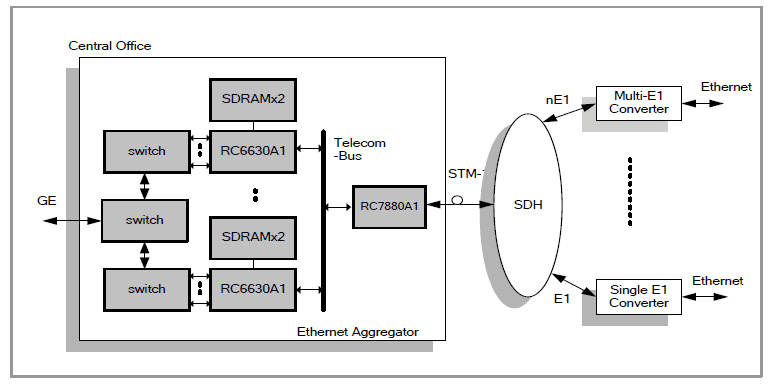

Merkez Ofiste Ethernet Toplama Ekipmanları

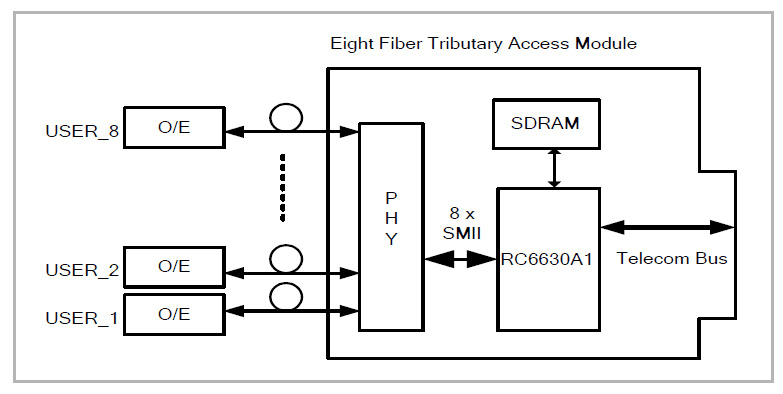

Çok Kullanıcılı Ethernet Erişim Modülü/Ekipmanı

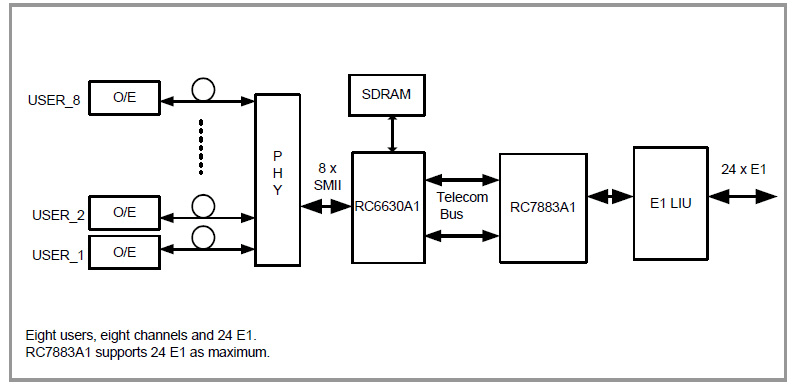

Çok Kanallı EoPDH Ekipmanı
