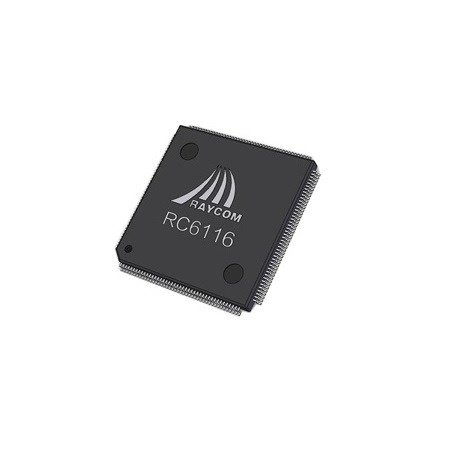

16E1 EOPDH Dönüştürücü (RC6116)

RC6116, 1～16/5 E1 bağlantıları üzerinden Ethernet çerçeve iletimini uygulayan son derece entegre bir cihazdır. Uluslararası standartlara uygun olan cihaz, aynı standartları benimseyen diğer üreticilerin ürünleriyle iletişim kurabilir.

16E1 EOPDH Dönüştürücü (RC6116) Teknik Özellikleri

• Bir MII'den 1-16/5 E1s'ye ters çoklama yeteneği
• Maksimum tolere edilen diferansiyel gecikme 220ms'dir
• Ethernet Arayüzü
• IEEE 802.3 ile uyumludur
• 100M Tam çift yönlü mod
• Yapılandırılabilir PAUSE akış kontrolü
• Maksimum 2036 bayt çerçeve boyutu
• PHY modu için harici bir Ethernet anahtar çipi gereklidir
• Kapsülleme
• ITU-T G.7041'de belirtilen GFP-F Kapsülleme ile uyumludur
• Programlanabilir Boş/Doğrusal başlık ve kapsülleme için isteğe bağlı FCS kontrolü
• Otomatik uyarlanabilir İstemci Verisi/İstemci Yönetim Çerçevesi, Boş/Doğrusal uzantı başlığı ve kapsüllemeyi kaldırmak için FCS/FCS yok
• LOF (Çerçeve Kaybı) algılama yeteneği
• Çerçeveleyici ve çerçeve çözücüde çerçeve istatistiği sağlayın
• Standart yönetim çerçevesi sağlayın
• Sanal Bağlantı
• ITU-T G.7042'de belirtilen VCAT ve LCAS ile uyumludur
• E1'e VCAT ve LCAS eşlemesi ITU-T G.7043, G.8040 ile uyumludur
• Diferansiyel gecikme algılama
• Hitless bant genişliği ayarlamaları (işlemciyle birlikte)
• Acil alarm oluştuğunda veya kaybolduğunda E1 kanallarının otomatik olarak kaldırılması ve kurtarılması
• Yüksek Bit Hatası oluştuğunda veya kaybolduğunda E1 kanallarının otomatik olarak kaldırılması ve kurtarılması (işlemciyle birlikte)
• Dengesiz bant genişliği kullanımını destekler – bazı E1'ler düzgün çalışamadığında (yani, ileten ve alan sinyallerin bant genişliği sırasıyla 5 E1 ve 3 E1 olabilir)
• E1 Arayüzü
• ITU-T G.703, G.704, G.823 ile uyumludur
• Alarm izleme ve CRC hata sayacı için programlanabilir HDB3/NRZ kodu
• Alarm izleme ve CRC hata sayacı
• Aradaki iletişim için SA bitleri aracılığıyla şeffaf kanal sağlayın yerel ve uzak mikroişlemci
• İşlemci tarafından kontrol edilen HDLC çerçeveleyici/çözümleyici sağlayın
• Programlanabilir yerel/izleme E1 zamanlama modu
• Bağlantı noktası başına tanılama hattı geri döngüsü
• Gömülü E1 BER Test Cihazını Destekleyin (Bit hatalarının istatistiği için BERT)
• Çoklamasız Intel İşlemci Arayüzü
• Kayıt tarafından kontrol edilen alarm LED'leri ve yapılandırma için kullanılan seri veri girişi/çıkışı
• Harici 4Mbits×16 (64Mbits) SDRAM
• QFP 208 Paketi, 3,3V/1,8V güç kaynağı
• RC6116/RC6105 için tam uyumlu pinler

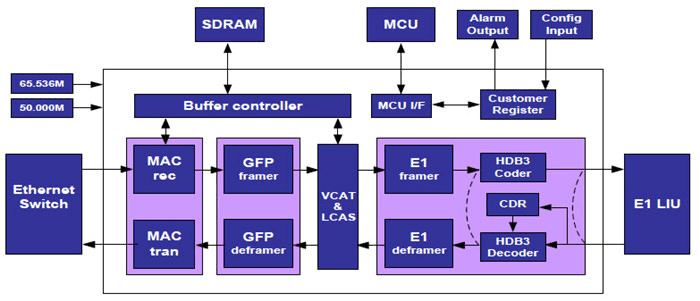

RC6116 Fonksiyonel Blok Diyagramı

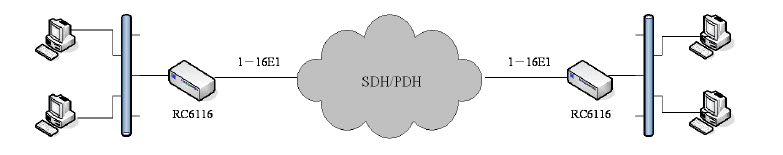

RC6116 Fonksiyonel Uygulama Yöntemi
