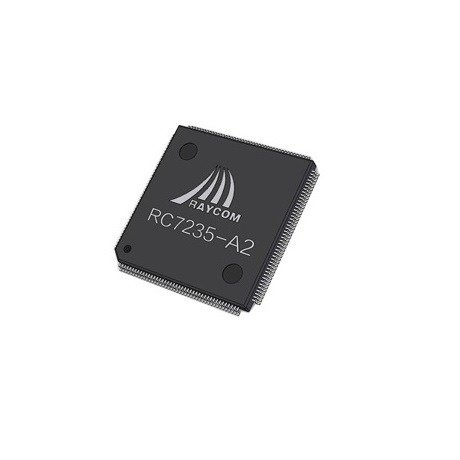

Çoklu Hizmet Dönüştürücü (RC7235A2)

RC7235A2, RC7235'in güncellenmiş revizyonudur ve E1 fiber modem, çoklu hizmet fiber modem, çoklu hizmet E1 dönüştürücü veya çoklu hizmet ST-BUS dönüştürücüye uygulanabilir. RC7235A2, kullanıcı portunda V.35/FE1/STDW-BUS/HDLC arayüzüne ve hat portunda optik/E1/ST-BUS arayüzüne sahiptir. STDW-BUS arayüzü veri ve ses karmaşık erişimini gerçekleştirebilir. RC7235A2, iki yapılandırma modu (MP ve PS-BUS), bir dahili BERT ünitesi sağlar ve ağ yönetiminin kapasitesini artırır. RC7235A, küçük bir boyuta ve çok düşük güç tüketimine sahiptir. Çeşitli masaüstü terminalleri geliştirmek için çok uygundur.

Çoklu Hizmet Dönüştürücü (RC7235A2) Teknik Özellikleri

• Hat portunda optik, E1 veya ST-BUS arayüzü; Kullanıcı portunda V.35, FE1, HDLC ve STDW-BUS arayüzleri
• Optik bit hızı 4.096Mb/s, LVDS veya LVTTL arayüzü, dahili CRU, RPD* işlevi
• E1 veya FE1 iletimi, hem E1A* hem de E1B*'de çerçeveleyici ve çerçeve çözücü, ITU-T G.703, G.704, G.706 ve G.823'ü karşılar
• FE1, CRC/CRC olmayan modunu destekler, CRC otomatik veya manuel olarak uyarlanabilir
• FE1, sinyal iletimi için TS16'sı olan PCM31 ve PCM30'u destekler
• STDW-BUS arayüzü, veri ve ses karmaşık erişimini destekler
• HDLC arayüzü RC7222*'ye bağlandığında Ethernet iletimi
• FE1 ve V.35 karmaşık erişimi için ST-BUS arayüzü
• Zaman aralığı, V.35, FE1, HDLC ve STDW-BUS arayüzleri
• DTE veya DCE modunda V.35 arayüzü, otomatik veya manuel adaptif TX saat fazı ve manuel adaptif RX saat fazı
• Yerel zamanlama, optik, E1A, E1B, V.35 arayüz zamanlaması, çift yönlü asenkron zamanlama ve harici senkron zamanlama dahil olmak üzere yapılandırılabilir zamanlama modları
• Dahili DCO, V.35 arayüz zamanlaması olduğunda harici VCO gereksizdir
• Yapılandırma ve durum gösterimi için MP, yapılandırma için PS-BUS
• Hat kendi kendini test etmek için dahili BERT ünitesi
• Yerel veya uzak terminallerden tüm arayüzlerin durumunu izleme
• TQ100 paketi, 5V/3.3V G/Ç voltajı, 3.3V güç kaynağı

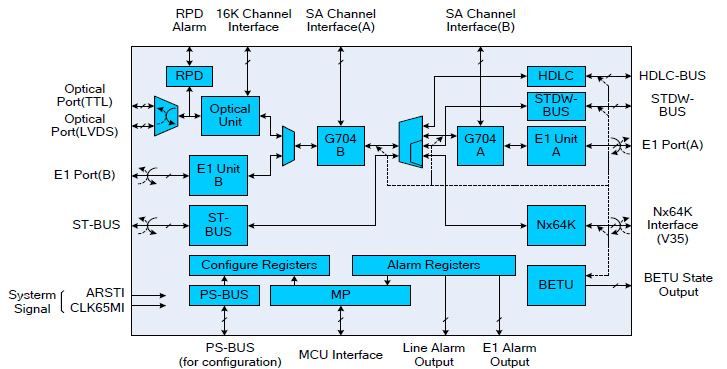

RC7235A2 Fonksiyonel Blok Diyagramı

Çoklu Hizmet Dönüştürücü (RC7235A2) Uygulama Yöntemi

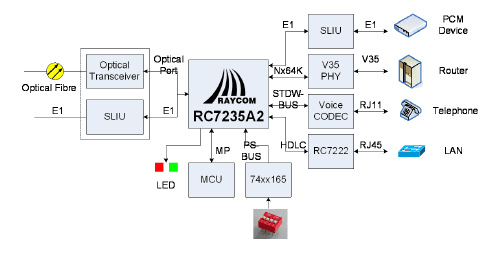

Çoklu servis Fiber Modem veya E1 Dönüştürücü

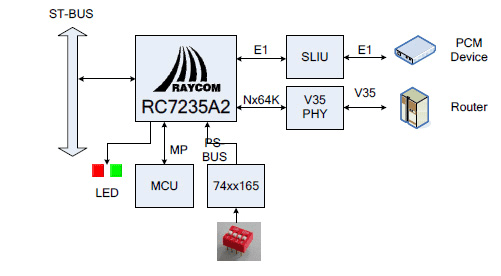

Çoklu servis ST-BUS Dönüştürücü
