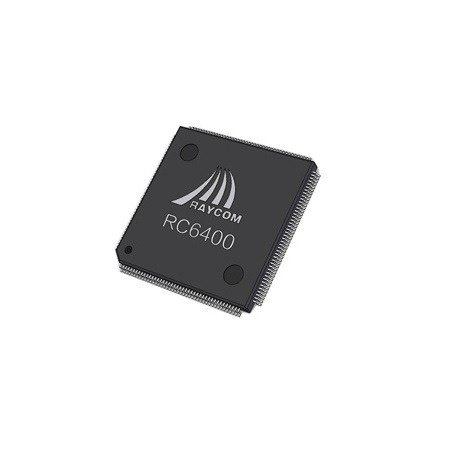

Çok Portlu Eos Mapper (RC6400)

RC6400, 4 Ethernet portunun SDH taşıma yüklerine eşlenmesini sağlayan son derece entegre bir EOS cihazıdır. ITU-T standartlarına uygun olan RC6400, GFP-F kapsülleme, düşük dereceli sanal birleştirme (VCAT) ve bağlantı kapasitesi ayarlama şemasını (LCAS) benimser. Cihaz, aynı standartları benimseyen diğer üreticilerin ürünleriyle iletişim kurabilir.

Çok Portlu Eos Mapper (RC6400) Teknik Özellikleri

• 4 RMII/ 4 SMII/ 1 MII Ethernet portunu destekler
• 63 VC-12'ye kapsüllenmiş Ethernet veri eşlemeleri
• GFP-F/ VCAT/ LCAS işleme ITU-T standartlarına uygundur
• Ethernet Arayüzü
• 4 RMII/ 4 SMII/ 1 MII Ethernet portu
• 10M/100M, Tam Dubleks
• Yapılandırılabilir PAUSE akış kontrolü
• 2036 baytlık maksimum çerçeve boyutu
• Hat tarafı Ethernet veri geri döngü alarm göstergesi
• Kart teşhisi için yerel taraf geri döngü kontrolü
• Kapsülleme/Kapsülden Çıkarma
• GFP-F kapsülleme, ITU-T G.7041
• Kapsülden çıkarma için otomatik uyarlanabilir PTI/PFI/EXI
• 64 baytlık yüke sahip GFP Yönetim Çerçevesi
• Kullanıcı tanımlı UPI ile CSF çerçevelerini destekler
• Sanal Bağlantı
• Düşük Dereceli Sanal Bağlantı ve Bağlantı Kapasitesi Ayarlama Şeması (ITU-T G.7042 ile uyumludur)
• 4 VCG grubu, grup başına 63'e kadar VC-12
• Hitless dinamik bant genişliği ayarlaması (MP ile)
• Acil alarmlar durumunda VC-12'lerin otomatik olarak kaldırılması ve kurtarılması
• 112 ms diferansiyel gecikme tolere edilebilir
• Düşük Dereceli SDH İşleme
• Çift 38,88 MHz telekom-bus, 4 bit modu
• 126 TU-12 işaretçi ve VC-12 üst işleme
• TU-12/VC-12 1+1 koruma anahtarlamasını destekler
• N2/J2 üst işleme sağlar
• Tüm 63 VC-12 yerel tarafa geri döngülenebilir
• Belirli bir VC-12 hat tarafına geri döngülenebilir
• SDRAM Arayüzü
• Harici 4M×16bit (64Mb) SDRAM
• RC6400 tarafından sağlanan 100MHz çalışma saati
• Her Ethernet portu için 512K bayt veri arabelleği
• Dahili SDRAM test cihazı, kart tanısı için
• Yönetim istatistikleri ve alarm raporları
• Çoklu olmayan Intel işlemci arayüzü
• LQFP 176 kurşunsuz paket
• 3,3V/1,8V güç kaynağı
• 1W'tan az güç tüketimi

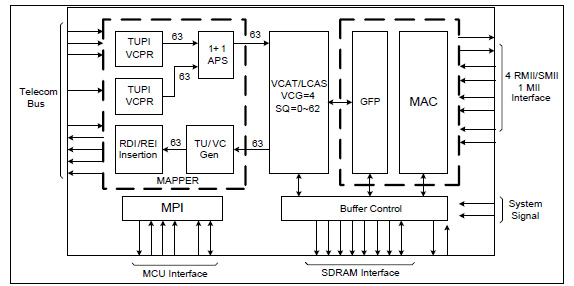

RC6400 Fonksiyonel Blok Diyagramı

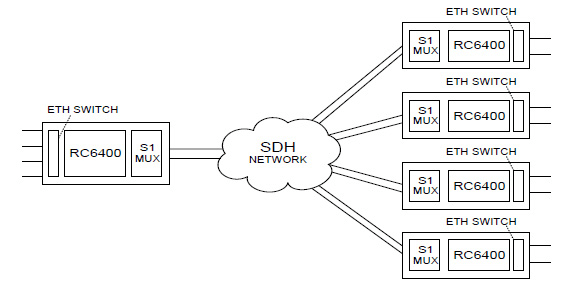

Çok Portlu Eos Mapper (RC6400) Uygulama Yöntemi
