Hızlı Ethernet ve 4E1 Çoklayıcı (RP102)

RP102, Uygulamaya Özel Entegre Devre (ASIC) tabanlı kompakt ve yüksek performanslı optik iletim ekipmanıdır. Optik hat üzerinden 4 E1 ve 100Mbps Ethernet veri kanalı iletimini gerçekleştirebilir.
Düşük güç tüketimi, yüksek entegrasyon ve iyi stabilite ile RP102, noktadan noktaya veya RS7000/RS3000 (MSAP) uzaktan kumandası olarak kullanılabilir, telekomünikasyon, elektrik enerjisi ve finans alanları gibi uygulamalar için maliyet açısından rekabetçi bir çözümdür.

Hızlı Ethernet ve 4E1 Çoklayıcı (RP102) Teknik Özellikleri

• 1U yüksekliğinde kompakt tasarım ve standart rafa monte edilebilir
• 4 E1 ve optik fibere 100M kablo hızında Ethernet karışık çoklama gerçekleştirir
• Optik arayüz
• 155Mbps hat bit hızına sahip bir optik arayüz.
• Sorun giderme için büyük bir kolaylık olan optik geri döngü işlevi sağlar.
• Uzaktan güç kapatma bilgi gönderme işlevini destekler.
• E1 arayüzü
• 4 E1 arayüzü, 75Ω dengesiz ve BNC konnektörü sağlar.
• Jitter toleransı ve jitter üretimi ITU-T G.823 önerilerine tamamen uygundur.
• Kolay test için cihaz döngüsünü ve E1 hat döngüsünü destekler.
• Ethernet arayüzü
• IEEE802.3 seri standardına (RJ45) uygun bir bakır hızlı Ethernet arayüzü.
• 100M tam/yarım çift yönlü, 10M tam/yarım çift yönlü modda çalışabilen otomatik anlaşmayı destekler.
• 64 ile 2036 bayt arasındaki uzunluktaki çerçeveleri kabul eder (aksi takdirde filtreleme).
• Tam dupleks modunda akış kontrol yeteneği.
• Otomatik MDI/MDX işlevi.
• Ethernet döngü tespiti için benimsenen patentli teknik.
• Yönetim
• Arıza konumu için gerekli alarm tespiti.
• RS7000/RS3000 ile yönetimi destekler.

Hızlı Ethernet ve 4E1 Çoklayıcı (RP102) Uygulama Yöntemi

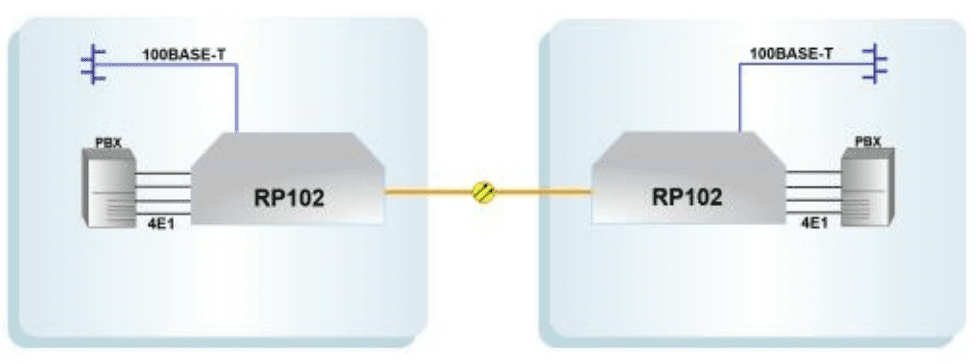

Şekilde görüldüğü gibi RP102 noktadan noktaya uygulamayı desteklemektedir.

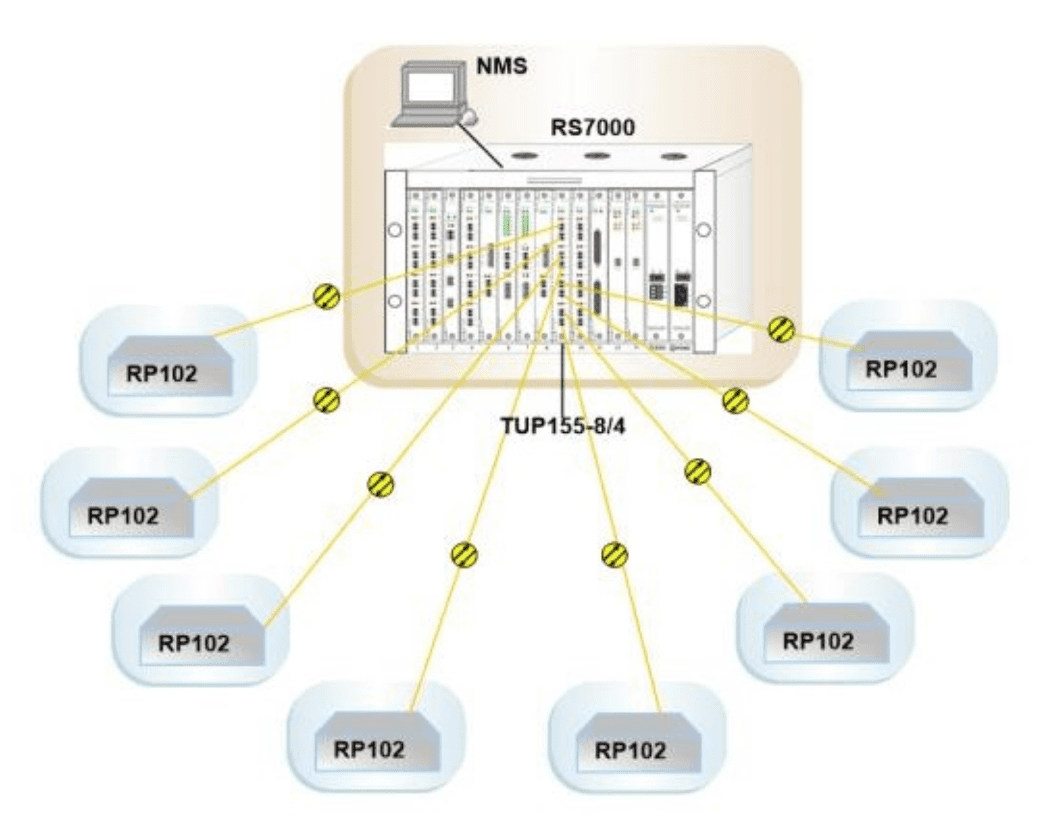

RP102, aşağıdaki şekilde gösterildiği gibi RS7000/RS3000'in (MSAP ekipmanı) uzaktan kumandası olabilir. NMS, RS7000 üzerinden tüm RP102'yi izleyebilir ve kontrol edebilir.

Not: Bu uygulama yalnızca E1 trafik toplaması içindir; Ethernet trafik toplaması desteklenmez.
