Gigabit Ethernet ve 64E1'den Optik Fiber Çoklayıcıya (RP104)

RP104, Uygulamaya Özel Entegre Devre (ASIC) tabanlı optik iletim ekipmanıdır, 1,25 Gb/s optik hat üzerinden 64 E1 ve dört 1000 Mbps Ethernet veri kanalı iletimini gerçekleştirir, dört 1000 Mbps Ethernet veri kanalı 1000 M bant genişliğini paylaşır. Noktadan noktaya modda, Ethernet iletim bant genişliği port-trunk işlevi ayarlanarak 2G'ye iki katına çıkarılabilir.

Komut Satırı Arayüzü (CLI) tabanlı yönetimi destekler. PC tarafından entegre edilen süper terminal ile kullanıcı, cihazın monitörünü ve yapılandırmasını gerçekleştirebilir. Ayrıca Basit Ağ Yönetim Protokolü'nü (SNMP) destekler.

Düşük güç tüketimi, yüksek entegrasyon ve iyi kararlılığı ile, telekomünikasyon, elektrik enerjisi ve finans alanları gibi gigabit Ethernet ve E1'in aynı anda gerekli olduğu uygulamalar için maliyet açısından rekabetçi bir çözümdür.

Gigabit Ethernet ve 64E1'den Optik Fiber Çoklayıcıya (RP104) Teknik Özellikleri

• 19" 1U yüksekliğinde kompakt tasarım ve standart rafa monte edilebilir
• Optik fibere 64E1 ve dört 1000M Ethernet karışık çoklamayı gerçekleştirir
• Optik arayüz
• Çift optik arayüz, SFP optik modül (LC arayüzü), Sıcak takma
• Hat bit hızı 1,25 Gb/s'dir, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• SFP MSA (INF-8074i), ITU-T G.695, FC-PI V2.0 standartlarına uygundur
• 1+1 optik korumayı ve 50 ms'den daha kısa kurtarma süresine sahip Otomatik Koruma Anahtarını (APS) destekler
• Sorun giderme için büyük bir kolaylık olan optik geri döngü işlevi sağlar
• ALS işlevini destekler
• Uzaktan güç kesintisi veya fiber kopması arızalarını ayırt etmek için kullanılabilen Uzaktan Güç Kesintisi Algılama (RPD) işlevini destekler
• E1 arayüzü
• 64 E1 sağlar arayüzler, G.703 ile uyumlu ve dengeli/dengesiz seçilebilir
• Jitter toleransı, jitter transfer karakteristiği ve jitter üretimi ITU-T G.823 ve G.742 önerilerine tamamen uygundur
• Yerel/uzaktan döngü geri fonksiyonu desteklenir
• Yerel taraf tarafından kontrol edilen cihaz döngüsünü ve E1 hat döngüsünü destekler, bu da E1 hat testi için uygundur
• Gömülü E1 BERT fonksiyonunu destekler
• Ethernet arayüzü
• IEEE802.3 seri standardıyla uyumlu bir optik Gigabit Ethernet arayüzü ve üç elektrikli Gigabit Ethernet arayüzü
• Elektrikli gigabit Ethernet arayüzleri RJ45 konnektörünü benimser, 1000M tam çift yönlü, 100M tam/yarım çift yönlü, 10M tam/yarım çift yönlü modda çalışabilen otomatik anlaşmayı destekler
• Optik gigabit Ethernet arayüzü 1000M tam çift yönlü modda çalışabilen 1000M SFP modülünü benimser mod
• Beklenmeyen optik geri döngü durumunda Ethernet çerçevelerinin geri dönmesini önlemek için benimsenen tescilli teknik (patenti bekleniyor)
• Tekli yayın, çoklu yayın ve yayın çerçevesini destekler
• Akış denetimi ve yayın fırtınası filtreleme denetimini destekler
• 4K MAC adres tablosu
• MAC adresi dinamik öğrenme işlevini destekler
• Port hızı denetim işlevini destekler
• Port tabanlı VLAN ve IEEE 802.1Q etiket tabanlı VLAN'ı destekler
• QinQ'yu (Çift Etiket VLAN) destekler
• Port birleştirme/toplama işlevini destekler
• QoS'u destekler
• Ağ yönetim arayüzü
• RS232 (KONSOL) yönetim arayüzüne dayalı CLI'yi destekler
• Ethernet (EMU) yönetim arayüzüne dayalı CLI'yi destekler (TELNET)
• Basit Ağ Yönetim Protokolünü (SNMP V1 ve V2C) destekler
• Cihaz alarmını ve durum izleyicisini, port döngü yapılandırmasını vb. uygular
• Destekler noktadan noktaya modunda bir RS232 kullanıcı kanalı
• Mükemmel alarm göstergesi ve performans istatistiği
• Sıcak yedek güç desteği, güç tüketimi 12W'tan azdır
• -48V DC tek güç erişimi
• -48V DC çift güç erişimi
• 220V AC tek güç erişimi
• 220V AC çift güç erişimi
• -48V DC&220V AC çift güç erişimi

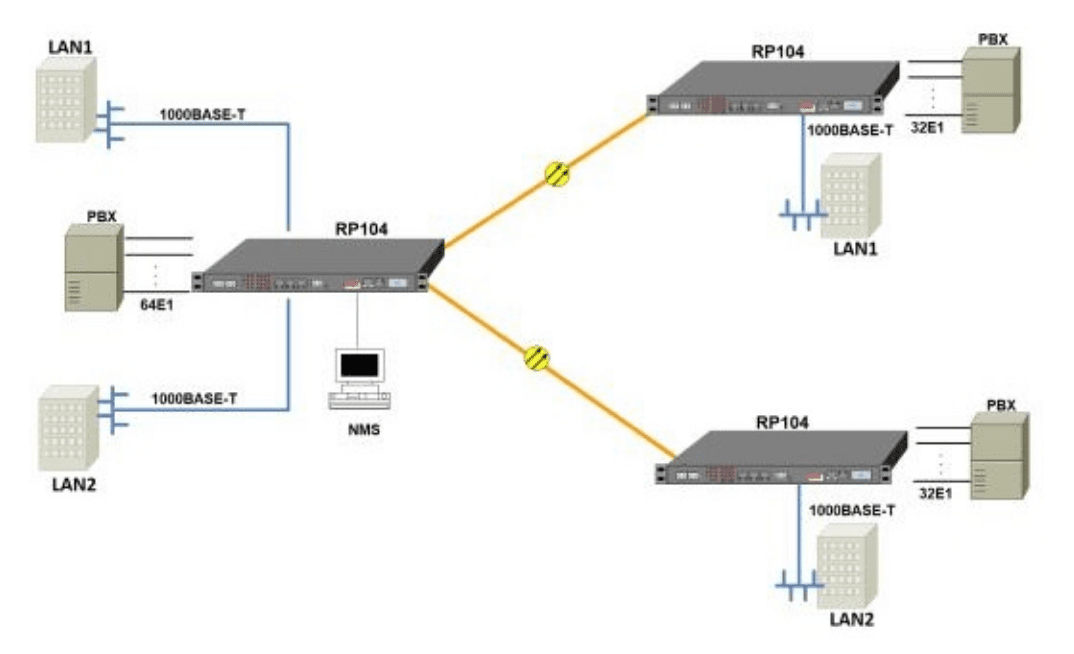

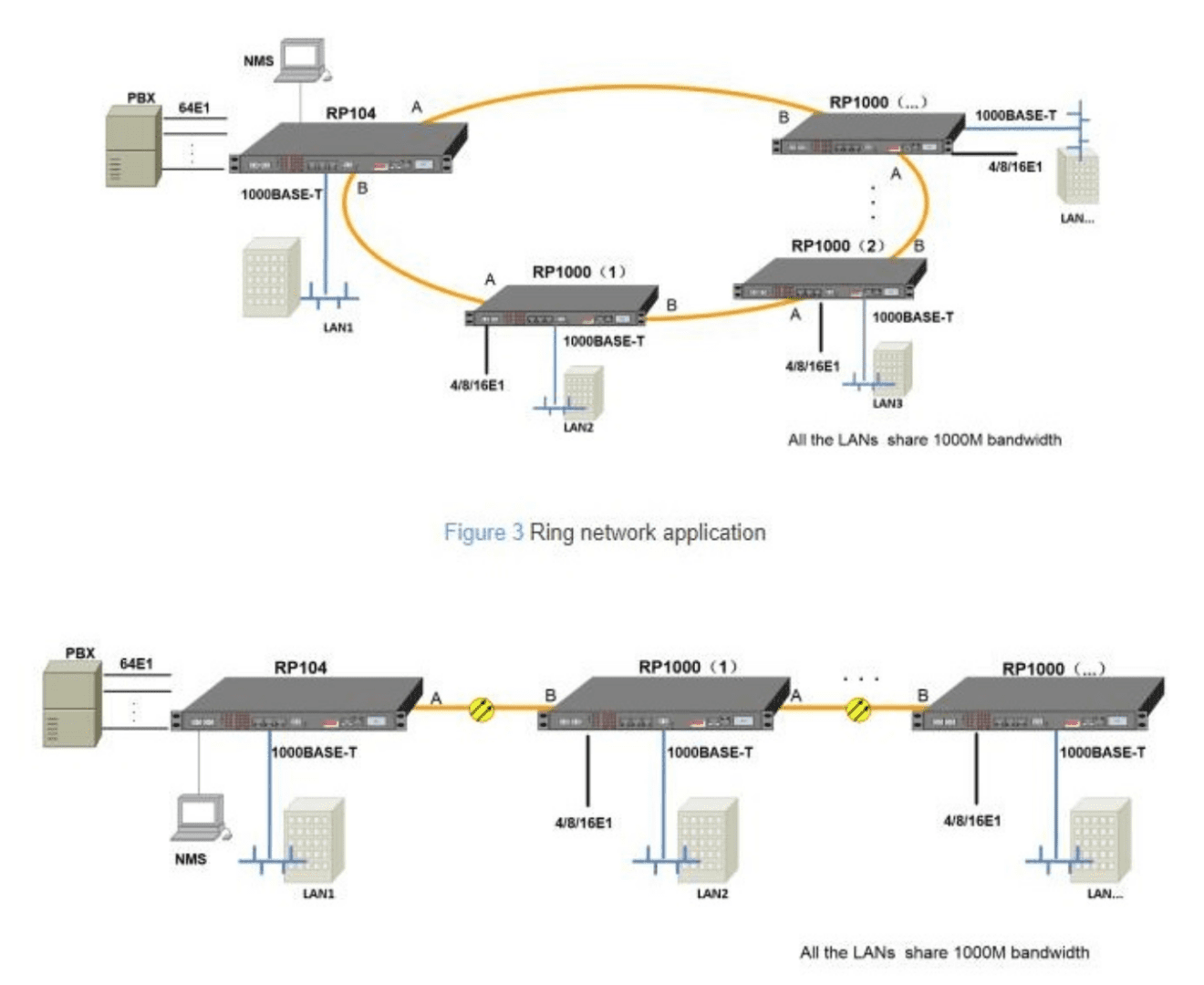

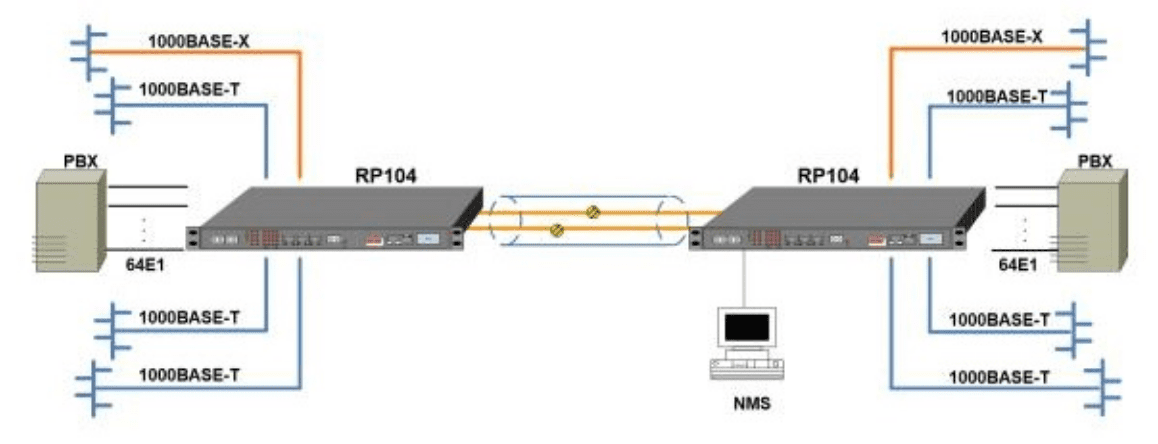

Gigabit Ethernet ve 64E1'den Optik Fiber Çoklayıcıya (RP104) Uygulama Yöntemi
