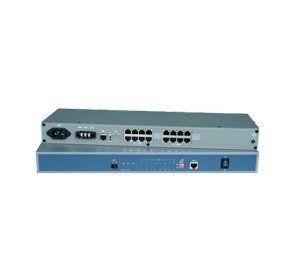

Basitleştirilmiş GE ve 16 E1'den Optik Çoklayıcıya (RP101)

RP101, Uygulamaya Özel Entegre Devre (ASIC) tabanlı noktadan noktaya optik iletim ekipmanıdır. 4/8/16 E1'leri ve 1,25 Gb/s optik hat üzerinden 1000 Mbps Ethernet veri kanalı iletimini gerçekleştirebilir.

RP101, sıcak takılabilir bir optik arayüz (SFP optik modülü) sağlar, Otomatik Lazer Kapatma'yı (ALS), Uzaktan Güç Kapatma Algılama'yı (RPD) destekler, beklenmeyen optik geri döngü durumunda Ethernet çerçevelerinin geri döngüye girmesini önler vb.

Komut Satırı Arayüzü'ne (CLI) dayalı yönetimi destekler. PC tarafından entegre edilen süper terminal ile kullanıcı, yerel/uzak cihazın monitörünü ve yapılandırmasını gerçekleştirebilir. RP1000 tarafından yönetilebilir ve Basit Ağ Yönetim Protokolü (SNMP) RP1000 aracılığıyla desteklenebilir.

Düşük güç tüketimi, yüksek entegrasyon ve iyi stabilitesi ile, telekomünikasyon, elektrik enerjisi ve finans alanları gibi gigabit Ethernet ve E1'in aynı anda ihtiyaç duyulduğu uygulamalar için maliyet açısından rekabetçi bir çözümdür.

Basitleştirilmiş Gigabit Ethernet ve 16 E1'den Optik Çoklayıcıya (RP101) Teknik Özellikleri

• 1U yüksekliğinde kompakt tasarım ve standart rafa monte edilebilir
• Optik fibere 16 E1 ve 1000M kablo hızında Ethernet karışık çoklama gerçekleştirir
• Optik arayüz
• bir optik arayüz, SFP optik modül (LC arayüzü), Sıcak takma
• Hat bit hızı 1,25Gb/sn'dir, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• SFP MSA (INF-8074i), ITU-T G.695, FC-PI V2.0 standartlarına uygundur
• Sorun giderme için büyük bir kolaylık olan optik geri döngü işlevi sağlar
• ALS işlevini destekler desteklenebilir
• Uzaktan Güç Kapatma Algılama (RPD) işlevini destekler
• E1 arayüzü
• 4/8/16 E1 arayüzü, 120Ω dengeli, RJ48C konnektörü sağlar
• Jitter toleransı, jitter transfer karakteristiği ve jitter üretimi ITU-T G.823 ile tamamen uyumludur ve G.742 önerileri
• Yerel/uzak cihaz döngüsünü ve E1 hat döngüsünü destekler, bu da E1 hat testi için uygundur
• Ethernet arayüzü
• IEEE802.3 seri standardıyla uyumlu bir elektriksel Gigabit Ethernet arayüzü, RJ45 konnektörünü benimser, otomatik müzakere etkinleştirilmiş şekilde çalışır, 1000M tam çift yönlü mod
• IEEE802.3az standardıyla uyumlu Enerji Verimli Ethernet'i destekler
• Beklenmeyen optik geri döngü durumunda Ethernet çerçevelerinin geri döngüye girmesini önlemek için benimsenen tescilli teknik (patenti bekleniyor)
• Maksimum paket uzunluğu 12288 bayt ve minimum paket uzunluğu 64 bayttır.
• Ağ yönetim arayüzü
• RS232 (KONSOL) yönetim arayüzüne dayalı CLI'yi destekler, yerel/uzaktan cihaz yönetimini uygular ve izler
• RP1000 üzerinden Basit Ağ Yönetim Protokolünü destekler
• Sıcak yedek gücü destekler, güç tüketimi 8W'tan azdır
• -48V DC tek güç erişimi
• 220V AC tek güç erişimi
• -48V DC&220V AC çift güç erişimi

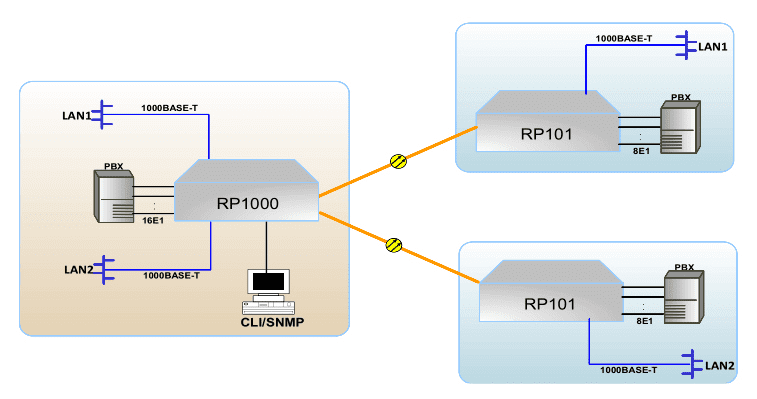

Basitleştirilmiş Gigabit Ethernet ve 16 E1'den Optik Çoklayıcıya (RP101) Uygulama Yöntemi
