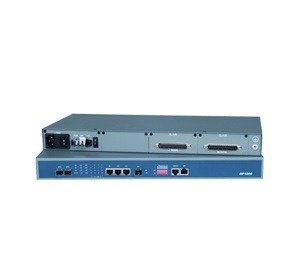

Gigabit Ethernet ve 16E1s'den Optik Fiber Çoklayıcıya (RP1000)

RP1000, Uygulamaya Özel Entegre Devre (ASIC) tabanlı optik iletim ekipmanıdır. Geleneksel PDH çoklayıcıyı ve 1000Mbps Ethernet optik alıcı-vericiyi entegre eder ve 1,25Gb/s optik hat üzerinden 4/8/16 E1 ve dört 1000Mbps Ethernet veri kanalı iletimini gerçekleştirebilir, dört 1000Mbps Ethernet veri kanalı 1000M bant genişliğini paylaşır. Noktadan noktaya modda, Ethernet iletim bant genişliği port-trunk işlevi ayarlanarak 2,5G'ye kadar iki katına çıkarılabilir. RP1000, çeşitli uygulama gereksinimlerini karşılamak için birkaç isteğe bağlı E1 kartı ve güç kartıyla modüler bir sistem olarak tasarlanmıştır.

IEEE802.3 seri standardıyla uyumlu bir optik Gigabit Ethernet arayüzü (SFP optik modülü) ve üç elektriksel Gigabit Ethernet arayüzü (RJ45 konektörü) sağlar. 1+1 optik korumayı gerçekleştirmek için çift sıcak takılabilir optik arayüzler sağlar, ayrıca Otomatik Lazer Kapatma (ALS), Uzaktan Güç Kapatma Algılama (RPD), Ethernet çerçevelerini önleme gibi birçok insancıl
işlevlere sahiptir. Komut Satırı Arayüzüne (CLI) dayalı yönetimi destekler. PC tarafından entegre edilen süper terminal ile kullanıcı cihazın monitörünü ve yapılandırmasını gerçekleştirebilir. Ayrıca Basit Ağ Yönetim Protokolünü (SNMP) destekler.

Düşük güç tüketimi, yüksek entegrasyon ve iyi stabilite ile, telekomünikasyon, elektrik enerjisi ve finans alanları gibi gigabit Ethernet ve E1'in aynı anda gerekli olduğu uygulamalar için maliyet açısından rekabetçi bir çözümdür.

Gigabit Ethernet ve 16E1s'den Optik Fiber Çoklayıcıya (RP1000) Teknik Özellikleri

• 1U yüksekliğinde kompakt tasarım ve standart rafa monte edilebilir
• 16 E1'e kadar ve optik fibere dört 1000M Ethernet karışık çoklama gerçekleştirir
• Optik arayüz
• Çift optik arayüz, SFP optik modül (LC arayüzü), Sıcak takma
• Hat bit hızı 1,25 Gb/s'dir, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• SFP MSA (INF-8074i), ITU-T G.695, FC-PI V2.0 standartlarına uygundur
• 1+1 optik korumayı ve kurtarma süresi 50 ms'den az olan Otomatik Koruma Anahtarını (APS) destekler
• Sorun giderme için büyük bir kolaylık olan optik geri döngü işlevi sağlar
• ALS işlevini destekler
• Uzaktan Güç Kesme Algılama (RPD) işlevini destekler, bu işlev uzaktan güç kesme veya fiber kopması arızalarını ayırt etmek için
• kullanılabilir
• E1 arayüz
• G.703'e uyumlu 4/8/16 E1 arayüzleri ve dengeli/dengesiz seçilebilir
• Jitter toleransı, jitter transfer karakteristiği ve jitter üretimi ITU-T G.823 ve G.742 ile tamamen uyumludur
• tavsiyeler
• Yerel/uzaktan döngü geri fonksiyonu desteklenir
• Yerel taraf tarafından kontrol edilen cihaz döngüsünü ve E1 hat döngüsünü destekler, bu da E1 hat testi için uygundur
• Gömülü E1 BERT fonksiyonunu destekler
• Ethernet arayüzü
• IEEE802.3 seri standardına uygun bir optik Gigabit Ethernet arayüzü ve üç elektrikli Gigabit Ethernet arayüzü
• Elektrikli gigabit Ethernet arayüzleri RJ45 konnektörünü benimser, otomatik anlaşmayı destekler, bu da
• 1000M tam çift yönlü, 100M tam/yarım çift yönlü, 10M tam/yarım çift yönlü modda çalışabilir
• Optik gigabit Ethernet arayüz, 1000M tam çift yönlü
• modunda çalışabilen 1000M SFP modülünü benimser
• Beklenmeyen optik döngü durumunda Ethernet çerçevelerinin geri dönmesini önlemek için benimsenen özel teknik (patenti bekleniyor)
• Tekli yayın, çoklu yayın ve yayın çerçevesini destekler
• Akış denetimi ve yayın fırtınası filtreleme denetimini destekler
• 4K MAC adres tablosu
• MAC adresi dinamik öğrenme işlevini destekler
• Port hızı denetim işlevini destekler
• Port tabanlı VLAN ve IEEE 802.1Q etiket tabanlı VLAN'ı destekler
• QinQ（Çift Etiketli VLAN）'ı destekler
• Port birleştirme/toplama işlevini destekler
• Ağ yönetim arayüzü
• RS232 (KONSOL) yönetim arayüzüne dayalı CLI'yi destekler
• Ethernet (EMU) yönetim arayüzüne dayalı CLI'yi destekler (TELNET)
• Basit Ağ Yönetim Protokolünü (SNMP, V1 ve V2C) destekler
• Cihaz alarmını ve durum izleyicisini, port döngü yapılandırmasını vb. uygular
• Noktadan noktaya modunda bir RS232 kullanıcı kanalını destekler
• Mükemmel alarm göstergesi ve performans istatistiği
• Sıcak yedek gücü destekler, güç tüketimi 12W'tan azdır
• -48V DC tek güç erişimi
• -48V DC çift güç erişimi
• 220V AC tek güç erişimi
• 220V AC çift güç erişimi
• -48V DC&220V AC çift güç erişimi

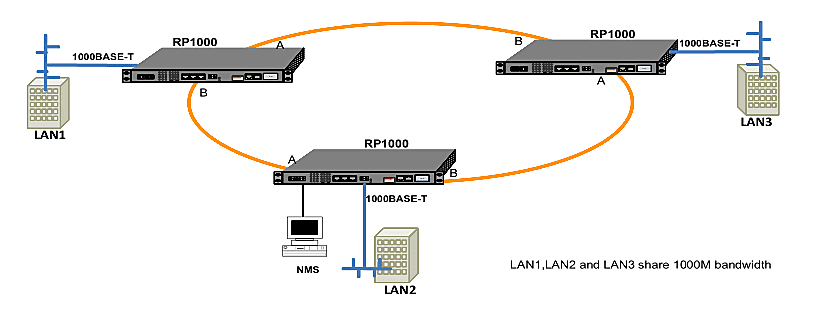

Gigabit Ethernet ve 16E1s'den Optik Fiber Çoklayıcıya (RP1000) Uygulama Yöntemi

RP1000, noktadan noktaya, noktadan çift noktaya, halka ve zincir ağ uygulamalarını destekler.
