PCM Çok Hizmetli Optik Terminal (RS1030)

RS1030, ultra kompakt, uygun maliyetli ve esnek bir çoklu hizmet platformu sağlamak için iki 155.520Mb/s optik arayüze sahip bir STM-1 seviye optik terminal olarak tasarlanmıştır. E1 (8E1'e kadar), V.35, PCM trafiği ve optik hat üzerinden 100Mbps Ethernet iletimi gerçekleştirebilir.

RS1030, port tabanlı VLAN ve IEEE 802.1Q etiket tabanlı VLAN'ı destekler. ITU-T G.7041, G.7042 ve G.707 uyumlu EOS (SDH Üzerinden Ethernet) teknolojisi ve VLAN teknolojisini benimseyerek, her Ethernet portu 1~4 ayrı Sanal Bağlantı Grubu (VCG) kullanabilir ve her VCG bir veya daha fazla Ethernet portuna atanabilir. VCG'nin bant genişliği, Ethernet verilerinin SDH ağı üzerinden verimli bir şekilde iletilmesi için esnek bir şekilde yapılandırılabilir.

RS1030, yapılandırmalar, alarm izleme ve performans istatistiği gibi mükemmel yönetim gerçekleştirmek için CLI komutuna dayalı NE yönetimini ve SNMP_V1 ve SNMP_V2 protokolüne dayalı RayView ağ yönetim platformunu destekler.

RS1030, istemci tarafında veri erişim ağı için uygundur. ITU-T standartlarına uygun teknolojiyle, aynı standartları benimseyen diğer satıcıların ürünleriyle iletişim kurabilir.

PCM Çok Hizmetli Optik Terminal (RS1030) Teknik Özellikleri

• 1U yüksekliğinde ve 19 inç genişliğinde standart raf
• TU-12 granülaritesiyle çapraz bağlantı
• Optik Arayüz
• İki STM-1 arayüzü, LC tipi SFP modülü, sıcak takılabilir
• GB/T15941-1995 ve ITU-T G.813 standartlarına uygundur
• RPD (Uzaktan Güç Kesme Algılama) bilgi gönderme işlevini destekler
• Operatörleri yaralanmaktan korumak için ALS (Otomatik Lazer Kapatma) özelliğini destekler
• 4 / 8E1 kart veya 2E1+V.35 kart veya 8E1+8PCM / 16PCM kart için bir kart yuvası
• E1 Arayüzü
• 8E1'e kadar
• İsteğe bağlı 120Ω dengeli E1 arayüzü / 75Ω dengesiz E1 arayüzü
• E1 arayüzü ITU-T G.703 standardına uygundur
• V.35 Arayüz
• DB25 konnektörü, ITU-T V.35 standardına uygundur
• V.35 arayüzü çerçevesiz ve çerçeveli modu destekler, bit hızı çerçeveli modda N×64Kbps（N=1～31）ve çerçevesiz modda 2048Kbps'dir
• Çerçeveli modda, PCM30/PCM31/PCM30C/PCM31C modu isteğe bağlıdır
• DCE ve DTE modunu destekler, DCE modunda, ana zamanlama ve izleme zamanlaması isteğe bağlıdır; DTE modundayken, yalnızca V.35 zamanlamasını izlemeyi destekler
• V.35 çıkış verileri ile saat arasındaki faz ayarlarını destekler
• E1 tarafının arızalı olduğunu V.35 portuna bildirebilen bağlantı hatası geçiş işlevini destekler
• PCM arayüzü
• 16'ya kadar FXO / FXS / manyeto arayüzü
• 8'e kadar 2/4 kablolu E&M ses arayüzü
• 8'e kadar 64K veri/ RS232 / RS485 veri
• Ethernet Arayüzü
• Dört LAN portu (fiziksel port), her LAN portu otomatik anlaşmayı destekler, ayrıca zorla 10M tam/yarım çift yönlü, 100M tam/yarım çift yönlü moda ayarlanabilir
• Dört WAN portu (dahili port ve görünmez), her WAN portu bir VCG kullanır; 4VCG'nin toplam bant genişliği 63 VC12'dir ve isteğe bağlı bir VCG'nin bant genişliği 48 VC12'ye (100Mbps) kadardır
• LAN ve WAN portları IEEE802.3/802.3u standardıyla uyumludur
• Akış kontrolünü ve yayın fırtınası filtreleme kontrolünü destekler
• Port tabanlı VLAN ve IEEE802.1Q etiket tabanlı VLAN'ı destekler
• ITU-T G.7041 ile uyumlu GFP-F Kapsülleme spesifikasyonunu destekler
• ITU-T G.707 ile uyumlu VCAT spesifikasyonunu destekler
• ITU-T G.7042 ile uyumlu LCAS spesifikasyonunu destekler
• Hem LCAS hem de LCAS Olmayan modları sağlar
• Herhangi iki VC-12 kanalı arasındaki maksimum tolere edilen diferansiyel gecikme 112ms'dir
• SDH ekipman zamanlama modu
• ITU-T G.813 dahili osilatör
• STM-1 hat zamanlaması (T11,T12)
• Zamanlama kaynağı otomatik olarak çalıştırılabilir veya kontrol edilebilir.
• Koruma
• 50ms'den daha kısa anahtarlama süresiyle 1+1 yol korumasını destekler
• Otomatik koruma modunu ve manuel koruma modunu destekler
• Sorun giderme için gömülü BERT ve çeşitli geri döngüleri destekler
• Mevcut trafiği bozmadan FTP protokolünü ve ürün yazılımını çevrimiçi indirmeyi destekler
• NE Yönetimi
• Seri yönetim arayüzü (KONSOL) ve Ethernet yönetim arayüzü (EMU) sağlar, her ikisi de RJ45 konektörünü benimser
• SDH ek yüküne veya dahili E1 kanalına dayalı ağ yönetimini destekler
• RS232 arayüzü veya TELNET üzerinden CLI komutuna dayalı NE yönetimini destekler
• Mükemmel yönetim gerçekleştirmek için SNMP_V1 ve SNMP_V2 protokolüne dayalı RayView ağ yönetim platformunu destekler
• Sıcak yedek gücü destekler, güç tüketimi 15W / 25W'tan azdır
• -48V DC tek güç erişimi
• -48V DC çift güç erişimi
• 220V AC tek güç erişimi
• 220V AC çift güç erişim
• -48V DC+220V AC çift güç erişimi

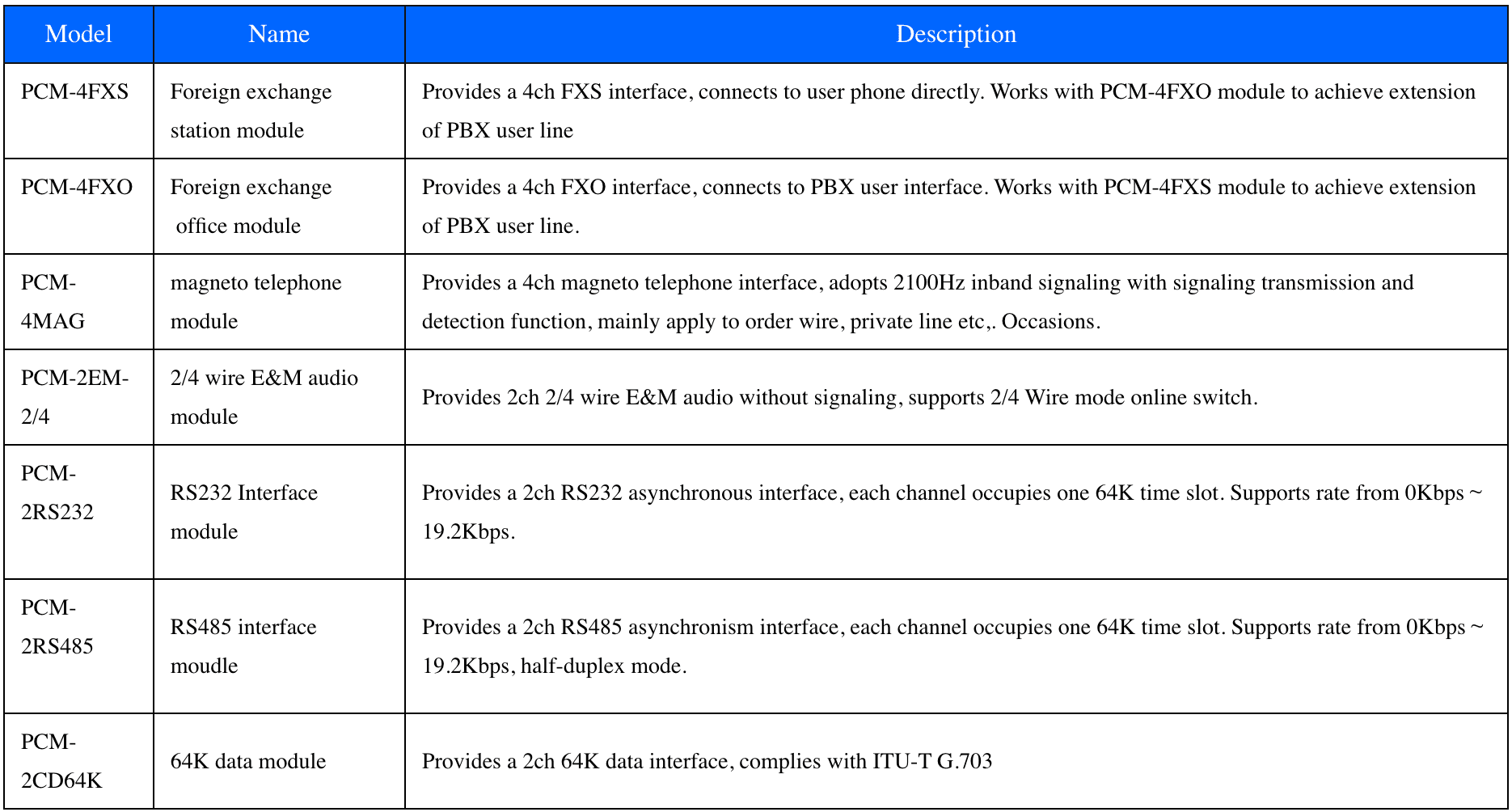

PCM Alt Modül Listesi
