Çok Hizmetli SDH İletim Sistemi (RS1010)

RS1010, ITU-T standardıyla uyumlu STM-1 seviyeli çok hizmetli Senkron Dijital Hiyerarşi (SDH) iletim sistemidir. Ultra kompakt, uygun maliyetli ve esnek bir çok hizmetli platform sağlamak için iki adet 155.520 Mb/s optik arayüze sahip modüler bir sistem olarak tasarlanmıştır. E1 kartı, Ethernet kartı ve Mühendislik Siparişi Tel kartı (EOW) gibi isteğe bağlı kartlarla, kullanıcının çeşitli gereksinimlerini karşılamak kolaydır. Tüm kollar arasında tam çapraz bağlantı sağlar ve noktadan noktaya, halka ve zincir iletim ağı oluşturmak için Terminal Çoklayıcı (TM) veya Ekle-Bırak-Çoklayıcı (ADM) olarak kullanılabilir.

Çok Hizmetli SDH İletim Sistemi (RS1010) Teknik Özellikleri

• 1U yükseklik, 19 inç genişlik standart, 3 servis kartı yuvasına sahip 1 ana kart
• Servis arayüzü
• İki STM-1 optik arayüzü, SFP optik modülü
• İki E1 kart yuvası sağlar: ITU-T G.703 ile uyumlu maksimum 16 E1 arayüzü (kart başına 8), isteğe bağlı dengesiz/dengeli arayüzler Bir ETH kart yuvası sağlar: İsteğe bağlı dört 100Base-T Ethernet bakır arayüzü veya iki 1000Base-T Ethernet bakır arayüzü veya bir 1000Base-FX Ethernet fiber arayüzü veya bir 1000Base-T portu +1000Base-FX portu
• ITU-T G.703 ile uyumlu maksimum 16 E1 arayüzü (kart başına 8), isteğe bağlı dengesiz/dengeli arayüzler
• Maksimum dört 10/100Mb/s Ethernet elektrik arayüzü (kart başına 4); Veya maksimum iki adet 10/100/1000Mb/s Ethernet elektrik arayüzü (kart başına 2 adet); Veya en fazla bir 100/1000Mb/s Ethernet optik arayüzü (kart başına 1)
• Sistem arayüzü
• Ethernet yönetim arayüzü: EMU (RJ45 konnektörü)
• RS232 ağ yönetim arayüzü: CONSOLE (RJ45 konnektörü)
• RS232 kullanıcı kanalı arayüzü: RS232 (RJ45 konnektörü)
• Harici senkronizasyon arayüzü / Genişletilebilir yönetim arayüzü: ETS1/EXM1, ETS2/EXM2 (RJ45 konnektörü)
• EOW arayüzü: PHONE (RJ11 konnektörü)
• UALM ve DALM çıkış arayüzü: U/DALMO (DB9 konnektörü)
• Zamanlama modu
• STM-1 hat zamanlaması (T11,T12)
• E1-1'den E1-16'ya (T2) kadar yardımcı zamanlama
• Harici zamanlama kaynak girişi (T31/T32), varsayılan olarak 2048Kbit/s ve 2048KHz seçilebilir
• Harici zamanlama çıkışı (T41/T42), varsayılan olarak 2048Kbit/s ve seçilebilir 2048KHz
• ITU-T G.813 dahili osilatör
• Zamanlama kaynağı SSM veya operatör ayarlarına göre otomatik olarak değiştirilebilir
• Ethernet işlevselliği
• Genel Çerçeveleme Prosedürü ITU-T G.7041 ile uyumlu GFP-F
• ITU-T G.707 ile uyumlu VCAT ve ITU-T G.7042 ile uyumlu LCAS
• WAN portu ve LAN portu üzerinde Ethernet akış kontrolü
• Çerçeve Uzunluğu (maksimum): 1552 bayt
• LAN portunun otomatik müzakeresi
• 50 ms'den daha kısa anahtarlama süresine sahip 1+1 yol korumasını ve Otomatik Koruma Anahtarını (APS) destekler
• Uzaktan Güç Kesintisi Algılama (RPD) ve Otomatik Lazer Kapatma (ALS) desteği
• Gömülü BERT ve çeşitli geri döngüleri destekler sorun giderme
• Mevcut trafiğin kesintiye uğramadan yerel olarak aygıt yazılımı indirmeyi destekler
• NE yönetimi
• RS232 arayüzü veya TELNET üzerinden CLI komutuna dayalı NE yönetimini destekler; CLI yalnızca yerel yönetimi destekler, uzak NE'yi yönetemez
• SNMP protokolüne dayalı RAYVIEW ağ yönetim yazılımını destekler
• 220V AC ve -48VDC olmak üzere iki adet sıcak yedek güç kartı mevcuttur, güç tüketimi

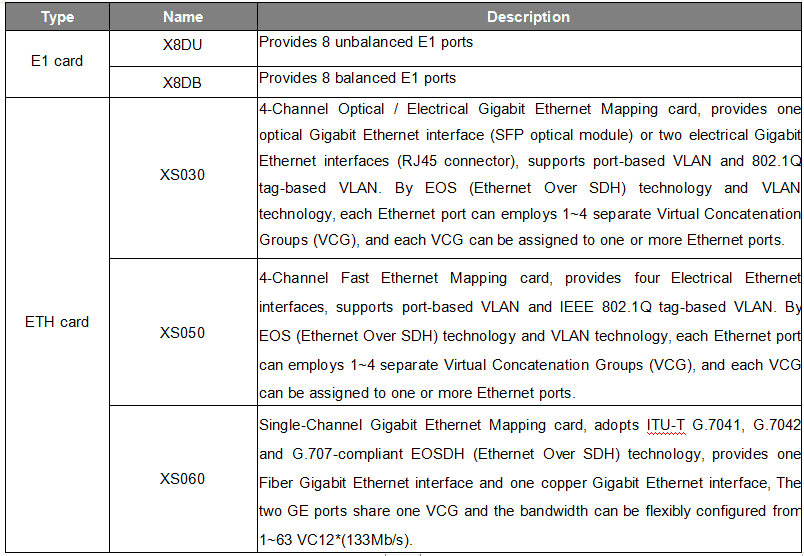

Kart Listesi

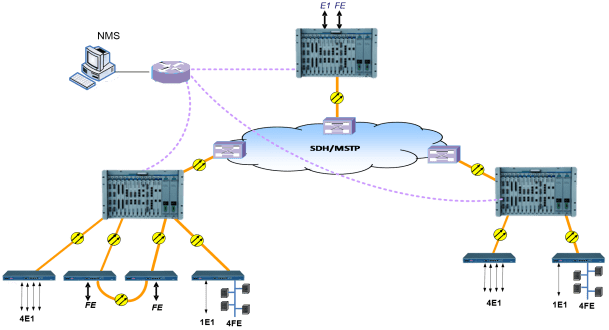

Çok Hizmetli SDH İletim Sistemi (RS1010) Uygulama Yöntemi
