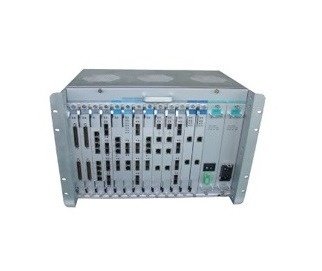

Merkezi MSAP (RS7000)

RS7000, ITU-T standardıyla uyumlu merkezi Çok Hizmetli Erişim Platformu'dur (MSAP). STM-1 / STM-4 / STM-16 seviyesindeki uplink portları ve tipik E1 kabloları, PCM, optik yan dal, EoSDH ve EoPDH veri erişimi ve toplaması sağlamak için bol miktarda ilk downlink kartıyla uygun kullanım ve esnek bir hizmetli platform olarak tasarlanmıştır.

Önemli bir özellik olarak, RS7000'deki çift SDH uplink modülleri ve çift Ethernet uplink modülleri aynı anda çalışır. Her SDH uplink modülü ile onun alt yuvası arasında STM-1 LVDS bağlantıları vardır ve benzer şekilde her Ethernet uplink modülü ile onun alt yuvası arasında LVDS Gigabit Ethernet bağlantıları vardır. Bu arka panel tasarımıyla, SDH/MSTP ağındaki TDM bağlantısı ve IP ağındaki paket bağlantısı RS7000'de dağıtılabilir ve toplanabilir.

RS7000'de güçlü bir zaman dilimi çapraz bağlantı ve IP veri anahtarlama kurulumu sağlanır. Çeşitli ağ topolojilerini bağlama yetenekleri, güvenilir kendi bağlantı aralıkları ve birleşik akıllı yönetim sistemi ile kurumsal erişim, özel ağ bağlantıları, mobil baz istasyonları bağlantıları ve video izleme uygulamaları için uygundur.

Merkezi MSAP (RS7000) Teknik Özellikleri

Yapı:

• 7U yükseklik, 19 inç genişlik standart, 16 kart yuvası.
• LVDS saatsiz arka panel, bağımsız SDH veri yolu ve GE veri yolu mimarisi.
• Çift SDH uplink, çift Ethernet uplink ve ikili yönetim birimi mimarisi sistem güvenilirliğini sağlar.

SDH yukarı bağlantı kartı:

• 4×'e kadar STM-1/STM-4/STM-16 arayüzü.
• LC tipi SFP modülü, çalışırken takılabilir.
• 98VC4×98VC4 veya 96TU-3×96TU-3, 2016VC12×2016VC12 engellemesiz çapraz bağlantı.
• Saat modülü sıcak yedeklemesini gerçekleştirmek için 1+1 hat kartı koruması.
• 1+1 doğrusal tek yönlü/çift yönlü Multiplex Bölüm koruması (MSP) ve SNCP koruması.
• Noktadan noktaya, zincir, halka ve teğet halka ağ topolojisi.

Ethernet uplink kartı:

• 4 adede kadar GE optik portu ve 4 adede kadar GE elektrik portu.
• Her kart, 8 adede kadar downlink kartından 1000M Ethernet trafiğini toplayabilir, 128 adede kadar VCG GE/GX portuna toplanabilir.
• Çeşitlendirilmiş downlink kartları
• Çeşitlendirilmiş downlink kartları arasında optik downlink, E1, PCM ve Ethernet downlink kartları bulunur.
• Uzak Ethernet medya dönüştürücüsü, SDH, PCM ve MSTP terminalleriyle iletişim.
• 1+1 yol korumasını destekler.
• Gömülü E1 BERT test işlevini destekler.
• Uyumlu o Sanal birleştirme (VCAT) ve Bağlantı Kapasitesi Ayarlama Şeması (LCAS) önerisi G.7042

Zamanlama:

• STM-1/4/16 uplink'lerinin veya STM-1 optik kollarının herhangi bir zamanlama kaynağını veya harici zamanlama kaynağını izler.
• Harici zamanlama çıkışını destekler.
• Zamanlama kaynağı manuel veya otomatik olarak değiştirilebilir.
• Serbest çalışma, izleme ve tutma modlarını destekler.

Sistem Yönetimi:

• C/S mimarisine dayalı RayView ağ yönetim platformunu destekler.
• Ağ geçidi ve elemanlar arasındaki iletişim için DCC ve EXM (yönetim için Genişletilmiş E1 arayüzü) kanalını destekler.
• Ağ geçidi ve sunucu arasındaki iletişim için DCN kanalını destekler.
• SNMP_V1 ve SNMP_V2 protokolünü destekler.
• Mevcut trafiği bozmadan yerel ve uzaktan aygıt yazılımı çevrimiçi güncellemesini destekler.
• Üstten monte edilmiş işitsel-görsel alarm çıkışı sağlar.

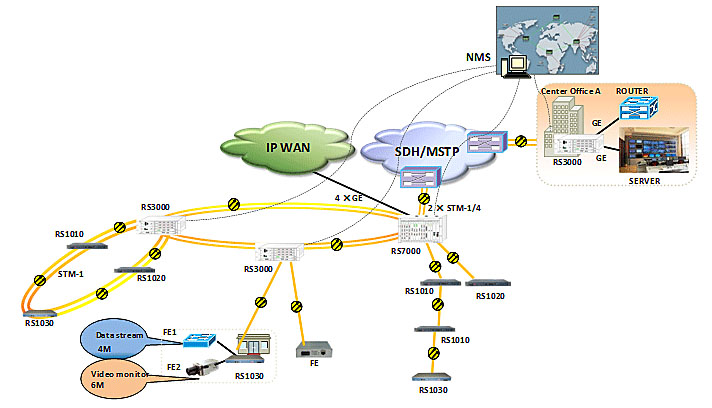

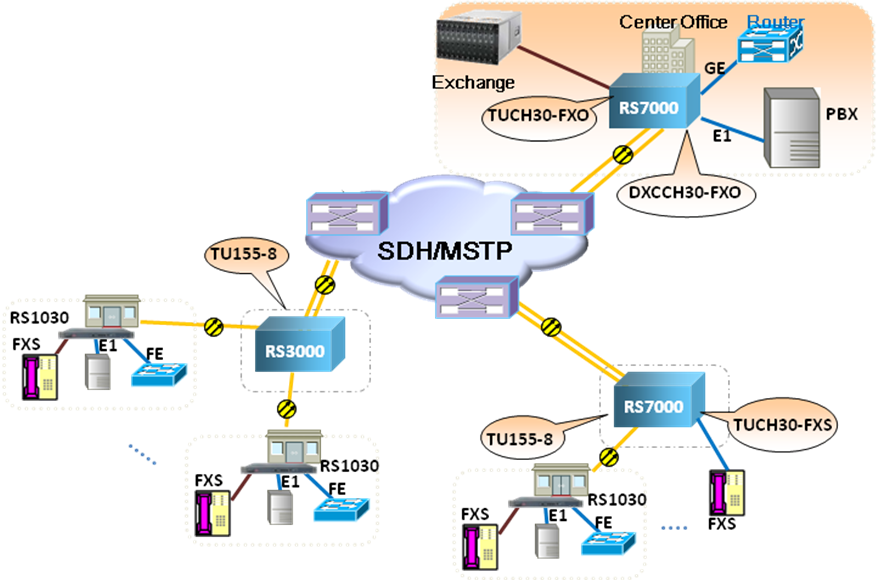

Merkezi MSAP (RS7000) Uygulama Yöntemi
