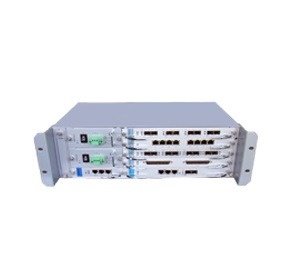

Kompakt MSAP (RS3000)

RS3000, ITU-T standardıyla uyumlu kompakt Çok Hizmetli Erişim Platformu'dur (MSAP). STM-1 / STM-4 / STM-16 seviyeli uplink portları ve tipik E1 trafiği, PCM, optik yan dal, EOS ve EOP trafiği erişimi ve toplaması sağlamak için bol miktarda opsiyonel downlink kartıyla uygun maliyetli ve esnek bir çok hizmetli platform olarak tasarlanmıştır.

Önemli bir özellik olarak, RS3000'de SDH uplink modülü ve Ethernet uplink modülü aynı anda çalışabilir. SDH uplink modülü ile her alt yuva arasında iki STM-1 LVDS bağlantısı vardır ve benzer şekilde Ethernet uplink modülü ile her alt yuva arasında bir LVDS Gigabit Ethernet bağlantısı vardır. Bu arka panel tasarımıyla, SDH/MSTP ağındaki TDM trafiği ve IP ağındaki paket trafiği RS3000'de dağıtılabilir ve toplanabilir.

RS3000'de güçlü bir zaman dilimi çapraz bağlantısı ve IP veri anahtarlama tesisi sağlanır. Çeşitli ağ topolojilerini bağlama yeteneği, güvenilir kendi kendini iyileştirme mekanizması ve birleşik akıllı yönetim sistemi ile kurumsal erişim, özel ağ bağlantısı, mobil baz istasyonları bağlantısı ve video izleme uygulamaları için uygundur.

Kompakt MSAP (RS3000) Teknik Özellikleri

Yapı:

• 3U yükseklik, 19 inç genişlik standart, 9 kart yuvası.
• LVDS saatsiz arka panel, bağımsız SDH veri yolu ve GE veri yolu mimarisi.

SDH uplink kartı:

• 2× STM-1/STM-4/STM-16 arayüzlerine kadar.
• LC tipi SFP modülü, sıcak takılabilir.
• 48VC4×48VC4 veya 72TU-3×72TU-3, 1512VC12×1512VC12 blokajsız çapraz bağlantı.
• Tek/çift terminal 1+1 doğrusal Multiplex Bölüm koruması ve SNCP koruması.
• Noktadan noktaya, zincir ve halka ağ topolojisi.

Ethernet uplink kartı:

• 2 GE optik bağlantı noktasına kadar ve 2 GE elektrik bağlantı noktasına kadar.
• 3 downlink kartından 1000M Ethernet trafiğini toplayın;

Çeşitlendirilmiş downlink kartları:

• Çeşitlendirilmiş downlink kartları optik downlink, E1, PCM ve Ethernet downlink kartlarını içerir.
• Uzak Ethernet medya dönüştürücüsü, SDH ve MSTP terminalleriyle iletişim.
• 1+1 yol korumasını destekler.
• Gömülü E1 BERT test işlevini destekler.

Zamanlama:

• STM-1/4 uplink veya STM-1 optik kollarının herhangi bir zamanlama kaynağını veya harici zamanlama kaynağını izler.
• Harici zamanlama çıkışını destekler.
• Zamanlama kaynağı manuel veya otomatik olarak değiştirilebilir.
• Serbest çalışma, izleme ve tutma modlarını destekler.

Sistem Yönetimi:

• C/S mimarisine dayalı RayView ağ yönetim platformunu destekler.
• Ağ geçidi ve elemanlar arasındaki iletişim için DCC ve EXM (Yönetim için Genişletilmiş E1 arayüzü) kanalını destekler.
• Ağ geçidi ve sunucu arasındaki iletişim için DCN kanalını destekler.
• SNMP_V1 ve SNMP_V2 protokolünü destekler.
• Mevcut trafiği bozmadan yerel ve uzaktan yazılım güncellemesini çevrimiçi olarak destekler.
• Üst tarafa monte edilmiş işitsel-görsel alarm çıkışı sağlar.

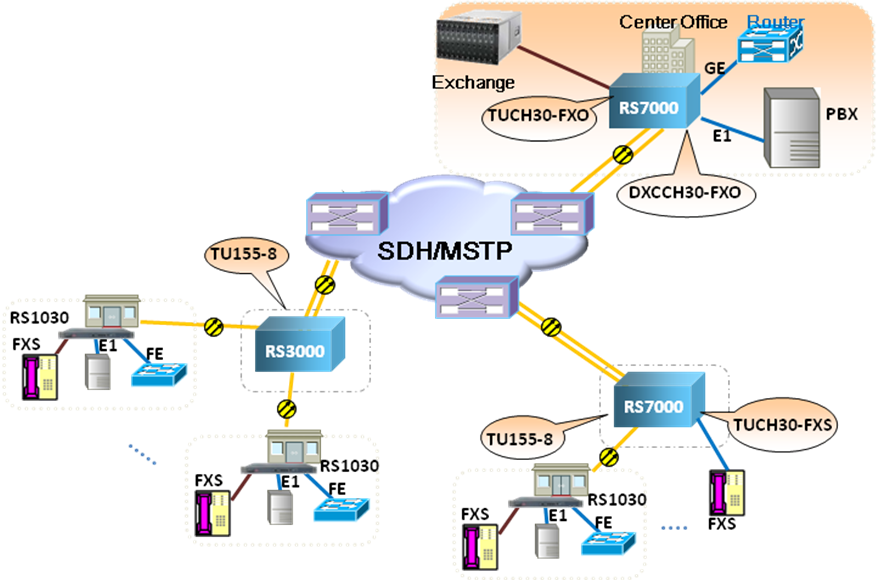

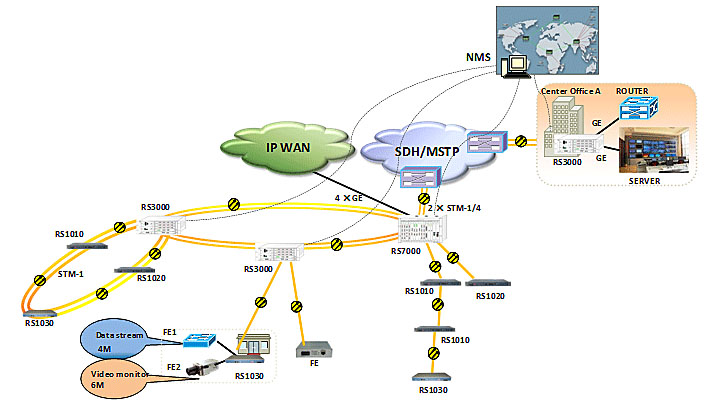

Kompakt MSAP (RS3000) Uygulama Yöntemi
