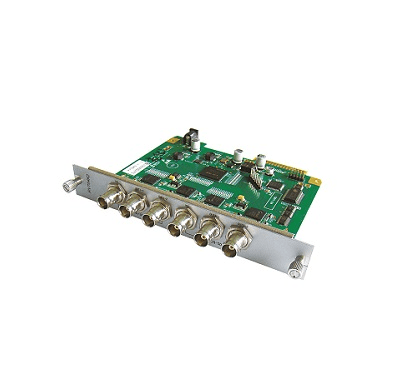

OSD Tipi SDI Dağıtım Amplifikatörü (RV704)

RV704, bir SD/HD/3G-SDI video kaynağını sinyal kaybı olmadan birden fazla kanala bölebilen güvenilir bir OSD tipi SDI dağıtım amplifikatörüdür. Ayrıca, her video kanalına hem Çince hem de İngilizce tarih, saat ve karakter bilgileri eklenecek ve her video ekipmanında ekranda görüntülenecektir.

RV704, 16'ya kadar sıcak takılabilir OSD tipi karta sahip 4U yüksekliğinde, 19'' raf montajlı şasiyi benimser. NMU600 yönetim kartı olmadan sıradan bir SDI dağıtım amplifikatörü olarak kullanılabilir, NMU600 kartı eklendiğinde OSD işlevi desteklenebilir. RV704, yüksek çözünürlüklü video konferans, yüksek çözünürlüklü video izleme, akıllı ulaşım sistemi ve kamu güvenlik sistemi için yaygın olarak kullanılabilir.

OSD tipi SDI dağıtım amplifikatör kartı 3 model içerir:

• RV704K1 1x2 OSD tipi SDI dağıtım amplifikatörüdür
• RV704K2 2 üniteli 1x2 OSD tipi SDI dağıtım amplifikatörüdür
• RV704K4 1x4 OSD tipi SDI dağıtım amplifikatörüdür

OSD Tipi SDI Dağıtım Amplifikatörü (RV704) Teknik Özellikleri

• SMPTE-424M, SMPTE-292M ve SMPTE-259M standardına uygundur, 2,97 Gb/s, 1,485 Gb/s ve 270 Mb/s'yi destekler
• 1080P@60,50,30,29,97, 25,24,23,98; 1080I@60,59,94, 50; 720P@60,59,94, 50,30,29,97,25,24, 23,98; SD 525i ve SD 625i
• GB2312 Song yazı tipi font dosyasıyla, 64×64, 48×48, 32×32, 24×24 tam genişlikte karakter nokta matrisi ve 64×32, 48×24, 32×16, 24×12 yarım genişlikte nokta matrisi destekler
• Yazı tipi için isteğe bağlı keskinleştirme
• Verileri ve zamanı gerçek zamanlı olarak görüntülemek için takvim saati ile saat, güç kesintisinden etkilenmez ve ağ kalibrasyonu aracılığıyla periyodik olarak kalibre edilebilir
• Bilgi setinin kaybolmamasını sağlamak için gömülü kütle ROM'u
• Eklenen bilgileri NMU600 kartı aracılığıyla yazılımla ayarlayın
• Her kanal için ayrı ayrı 64 Çince ve İngilizce karışık karakterden oluşan 8 satır (tarih/saat dahil) ayarlanabilir
• Sıkıştırma ve zaman gecikmesi olmadan SD/HD/3G-SDI video çıkışı
• Şunları sağlar RS232 ve Ethernet yönetim arayüzü
• Entegre kablo ekolayzırı, reclocker ve kablo sürücüsü
• Statik ve gök gürültüsünden kaynaklanan hasarı önlemek için gömülü ESD ve aşırı gerilim koruma devresi

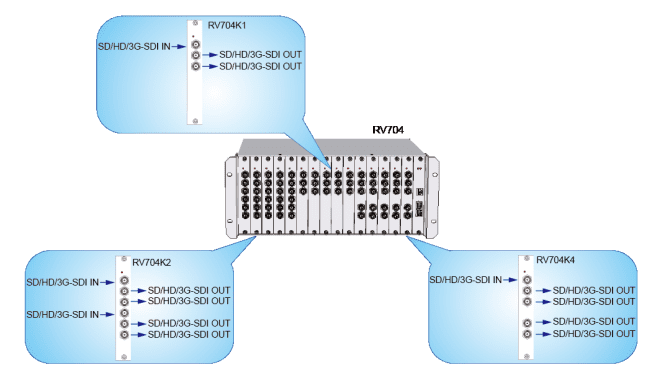

OSD Tipi SDI Dağıtım Amplifikatörü (RV704) Uygulama Yöntemi
