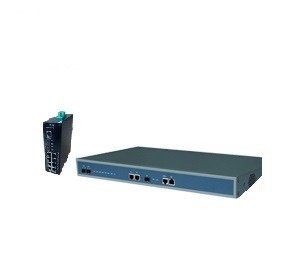

Kanalize Endüstriyel Ethernet Anahtarı (RP105SA/RP106)

RP105SA/RP106, kanal izoleli Ethernet anahtarıdır, 1,25 Gb/s optik fiber üzerinden halka ve zincir topolojisini destekler. 1+1 optik korumayı destekler, Ethernet ağı için akıllı yedeklilik sağlar ve tüm ağ için güvenilirlik getirir (ağ kendi kendini iyileştirme süresi 5 ms'den azdır).

RP105SA, merkezi ofis trafik toplayıcısı olarak kullanılır, 19 inç ve 1U yüksekliğinde standart şasiyi benimser, IEEE 802.3 serisi standardına uygun üç gigabit Ethernet arabirimi (2 bakır ve 1 fiber Ethernet arabirimi) ve iki 1,25 Gb/s optik arabirim sağlar. RP105SA, 64 adede kadar uzak RP106'yı bağlayabilir, her kanalın bant genişliği 10M~100M olabilir ve tüm kanallar birbirinden izole edilmiştir.
RP106, RP105SA'nın uzak ekipmanı olarak kullanılan kompakt tasarımlı Endüstriyel Ethernet anahtarıdır, DIN rayına monte edilmiştir, dört adet 10M/100M Ethernet arayüzünü destekler, VLAN ve port hızı kontrol işlevini destekler.

RP105SA, merkez ofis trafik toplayıcısı olarak kullanılır, 19 inç ve 1U yükseklik standart şasisini benimser, IEEE 802.3 serisi standardına uygun üç gigabit Ethernet arayüzü (2 bakır ve 1 fiber Ethernet arayüzü) ve iki adet 1,25 Gb/s optik arayüz sağlar. RP105SA, 64 adede kadar uzak RP106'yı bağlayabilir, her kanalın bant genişliği 10M~100M olabilir ve tüm kanallar birbirinden izole edilmiştir.
Düşük güç tüketimi, yüksek entegrasyon ve iyi stabilite ile RP105SA/RP106, telekomünikasyon, elektrik enerjisi ve finans alanları gibi uygulamalar için maliyet açısından rekabetçi bir çözümdür.

Kanalize Endüstriyel Ethernet Anahtarı (RP105SA/RP106) Teknik Özellikleri

Fiziksel olarak izole edilmiş iletim kanalları, 64 kanallı uzak Ethernet, herhangi bir depolama ve iletme işlemi olmadan merkez ofise gider.

Her iletim bant genişliği 10M'lik granülerlikte 10M'den 100M'ye ayarlanabilir, varsayılan bant genişliği 10M'dir.

Fiber kaynaklarını koruyun, 64 Ethernet kanalına kadar noktadan çok noktaya iletim elde etmek için yalnızca bir fiber gerekir.

• Optik arayüz
• İki optik arayüz; SFP optik modülü (LC arayüzü); Sıcak takma
• Hat bit hızı 1,25 Gb/sn'dir, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• Arıza konumu için optik döngüyü destekler
• Uzaktan Güç Kesintisi algılamayı (RPD) destekler
• 5 ms'den daha kısa ağ kendi kendini iyileştirme süresine sahip optik 1+1 korumayı destekler Ethernet arayüzü
• IEEE802.3 seri standardıyla uyumludur
• RP105SA fiber ve iki bakır Gigabit Ethernet arayüzü
• RP106: Dört hızlı Ethernet arayüzü
• 1000M tam çift yönlü modda çalışan 1,25G SFP modülü, iletim mesafesi isteğe bağlıdır (SFP optik modülüne bağlıdır)
• RJ45 konnektörü, otomatik anlaşma, 1000M tam çift yönlü, 100M tam/yarım çift yönlü, 10M tam/yarım çift yönlü modda çalışır.
• Beklenmeyen Ethernet portu geri döngüsü durumunda Ethernet ağının yayın fırtınasını önlemek için benimsenen tescilli teknik
• Yayın fırtınası filtreleme kontrolünü destekler.
• MAC adresi dinamik öğrenmeyi destekler;
• Port tabanlı VLAN ve IEEE802.1Q etiket tabanlı VLAN'ı destekler. Uzaktan güç bozulmasını tespit etmek için Uzaktan Güç Gözetimi'ni (RPS) destekler Halka ve zincir topolojisini ve otomatik topoloji keşfini destekler WEB ve CLI yönetimini destekler Her Ethernet kanalı için durum ve performans yönetimini destekler IP40 sınıfı ve -40℃~+85℃ geniş sıcaklık aralığı tasarımı, daha fazla dayanıklılık RP105SA: 15W'tan az tüketimle güç kaynağı yedeklilik koruması
• -48V DC veya 220V AC tek güç kaynağı;
• -48V DC+220V AC çift güç kaynağı; RP106: 5W'tan az tüketimle 12V DC güç kaynağı

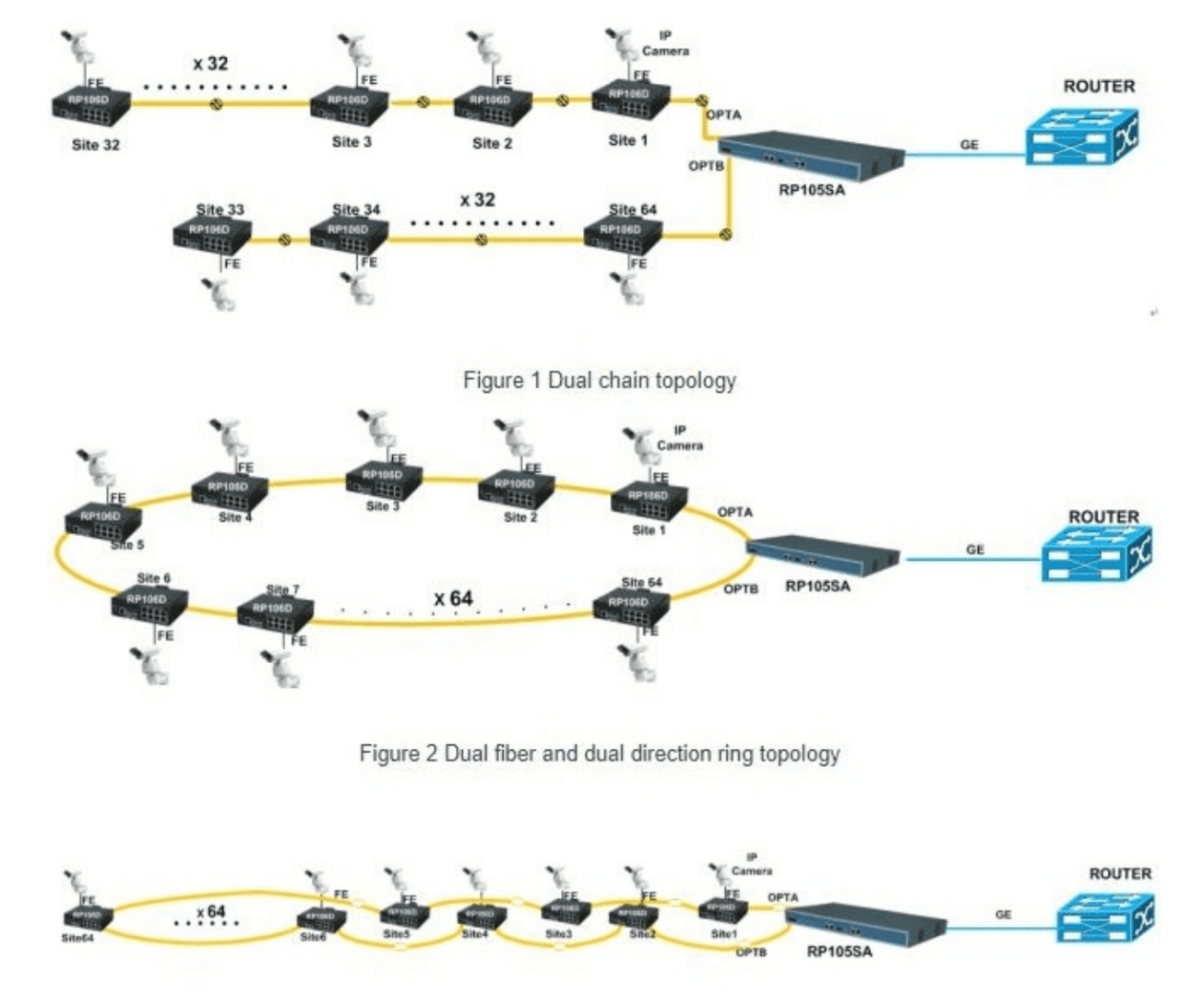

Kanalize Endüstriyel Ethernet Anahtarı (RP105SA/RP106) Uygulama Yöntemi
